Сервопривод Mitsubishi Electric MR-J2S-40CP-S212: точное управление движением оборудования
Системы прецизионного позиционирования и управления движением в современной автоматизации предъявляют особые требования к исполнительным компонентам. Сервопривод Mitsubishi Electric MR-J2S-40CP-S212 — это пример комплексного решения, сочетающего в себе точность, высокую динамику и широкие возможности настройки. Этот привод входит в популярную линейку MR-J2S и предназначен для управления сервомоторами в задачах, где важны стабильность, реактивность и гибкость регулирования. Далее рассматриваются его ключевые характеристики, режимы работы, конструктивные особенности, принципы функционирования и области применения.
Технические характеристики
Mitsubishi Electric MR-J2S-40CP-S212 представляет собой компактный и производительный сервопривод, рассчитанный на управление моторами номинальной мощностью до 400 Вт. Устройство адаптировано к промышленным условиям эксплуатации и отвечает следующим основным техническим параметрам:
- номинальная мощность: 0,4 кВт;
- номинальное напряжение питания: трёхфазное 200–230 В AC, 50/60 Гц;
- ток на выходе: до 2,8 А;
- тип управления: цифровое, с использованием интерфейса SSCNET;
- обратная связь: абсолютный или инкрементальный энкодер (определяется моторами серии HC);
- поддержка сервомоторов: совместимость с серией HC-KFS, HC-MFS, HC-SFS (в зависимости от исполнения);
- габариты и монтаж: компактный корпус, вертикальное крепление на DIN-рейку или панель;
- охлаждение: пассивное или с помощью встроенного вентилятора (в зависимости от модели);
- класс защиты: IP10 (только для сухих сред без пыли и влаги);
- встроенные интерфейсы: SSCNET, аналоговый вход ±10 В, цифровые входы/выходы, управляющие клеммы.
Благодаря этим параметрам, MR-J2S-40CP-S212 способен работать в составе как простых, так и сложных многоосевых систем.
Режимы работы сервопривода
Привод поддерживает несколько режимов функционирования, что позволяет адаптировать его под различные задачи автоматизации:
- режим позиционирования: приём команд на задание абсолютного положения или перемещения относительно текущего;
- режим скоростного регулирования: задание и поддержание постоянной скорости с помощью аналогового входа или цифровых команд;
- режим управления моментом: регулировка крутящего момента при помощи аналогового сигнала или интерфейсных команд;
- комбинированный режим: динамическое переключение между вышеуказанными режимами во время работы;
- режим отслеживания траектории: работа по командам управления с ЧПУ или ПЛК через SSCNET.
Дополнительно поддерживаются функции автонастройки, программируемых кривых разгона/торможения, а также корректировка усиления в реальном времени, что улучшает точность и устойчивость при сложных движениях.
Принцип действия и структура
Основной принцип действия сервопривода MR-J2S-40CP-S212 заключается в преобразовании входных команд управления в ток, подаваемый на обмотки серводвигателя. Встроенный DSP-процессор анализирует обратную связь от энкодера и непрерывно регулирует ток и напряжение, обеспечивая точное выполнение заданной траектории или момента. Функциональная структура сервопривода включает следующие элементы:
- входные цепи управления (аналоговые и цифровые сигналы, интерфейсные данные по SSCNET);
- процессорный блок с микроконтроллером и ПИД-регулятором;
- модуль обратной связи, подключённый к энкодеру;
- инверторная часть (IGBT-мост), формирующая сигналы на фазы мотора;
- защита по току, напряжению, температуре и ошибкам энкодера.
Алгоритмы регулирования оптимизированы под промышленные задачи с высоким требованием к скорости отклика и стабильности положения.

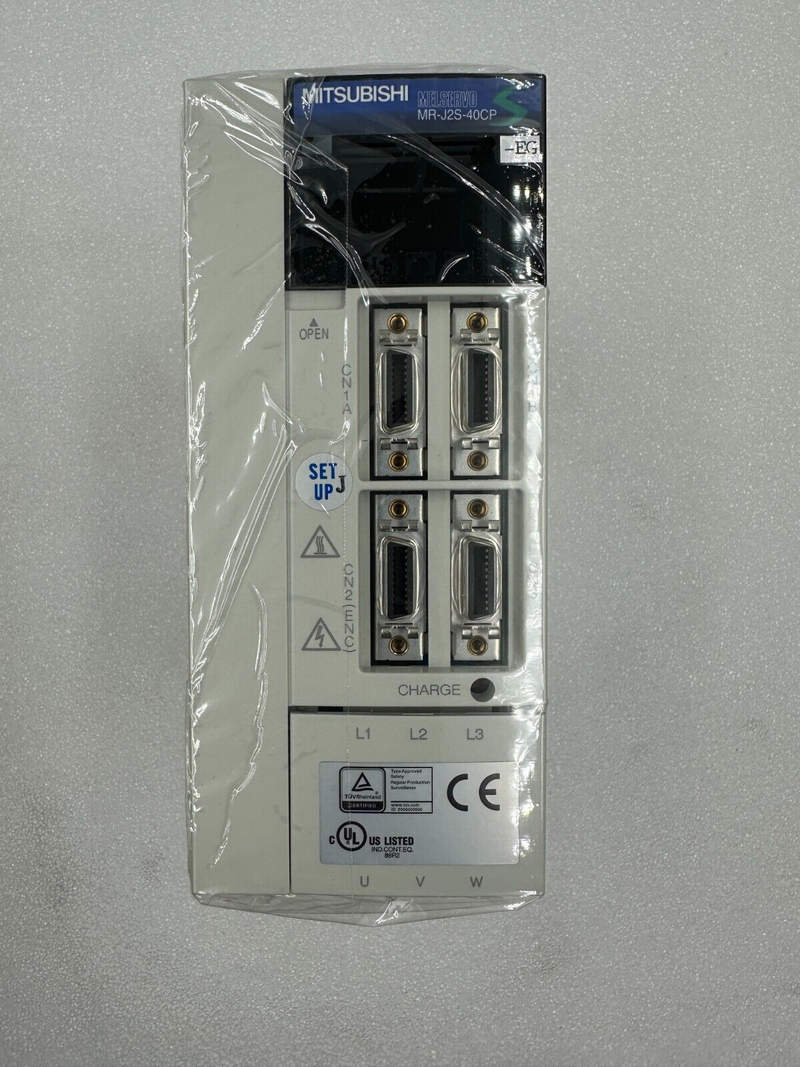

Конструктивные особенности
Одним из ключевых достоинств MR-J2S-40CP-S212 является компактное исполнение и лёгкость интеграции в шкаф управления. Привод отличается следующими конструктивными особенностями:
- модульное исполнение с логичной раскладкой клемм;
- наличие экранированных входов-выходов, что уменьшает чувствительность к помехам;
- съёмная передняя панель для быстрого доступа к параметрам и диагностике;
- наличие индикаторов состояния (ошибки, работа, готовность);
- простая система охлаждения с естественной вентиляцией или малошумным вентилятором;
- возможность горизонтального или вертикального монтажа без ухудшения тепловых характеристик.
Все элементы размещены в прочном пластиковом корпусе, обеспечивающем надёжность и долговечность.
Области применения
MR-J2S-40CP-S212 широко применяется в различного рода автоматизированных установках, где требуется высокая точность и надёжность. Типичные области применения включают:
- станки с числовым программным управлением (ЧПУ);
- роботизированные манипуляторы;
- упаковочные линии и машины;
- автоматические склады и транспортные системы;
- дозирующие и фасовочные комплексы;
- устройства точного перемещения в электронной и медицинской промышленности.
Благодаря поддержке SSCNET, данный сервопривод также может использоваться в многокоординатных синхронных системах управления движением.
Преимущества использования
Выбор MR-J2S-40CP-S212 даёт пользователю следующие преимущества:
- высокая точность позиционирования за счёт быстрой обратной связи и цифрового ПИД-регулятора;
- надёжная работа в условиях промышленной электромагнитной среды;
- гибкость в настройке и совместимость с сервомоторами различной инерционности;
- минимальные пусконаладочные трудозатраты благодаря автоподстройке;
- простота интеграции с контроллерами Mitsubishi и сторонними ПЛК;
- поддержка защиты двигателя и аварийной остановки;
- надёжная система диагностики и протоколирования ошибок.
Устройство может использоваться как в новых проектах, так и для модернизации старых систем без необходимости полной замены оборудования.
Таким образом, сервопривод Mitsubishi Electric MR-J2S-40CP-S212 представляет собой мощный инструмент для построения гибких и надёжных систем управления движением. Его технические возможности, универсальность в применении, а также конструктивная адаптация под реальные условия эксплуатации делают его востребованным решением в современной автоматизации. При подборе оборудования для производственной линии, сборочного конвейера или лабораторной установки, включение MR-J2S-40CP-S212 позволяет добиться высокого уровня управления с минимальными затратами времени и ресурсов.
