Сервомотор Mitsubishi HF154BS-A48: точный привод для промышленной автоматики

В условиях современного машиностроения, робототехники и систем ЧПУ востребованы сервомоторы, способные обеспечивать точное позиционирование, высокую динамику и надежную работу в циклических режимах. Одним из ярких представителей таких приводных решений является сервомотор Mitsubishi серии HF, а именно модель HF154BS-A48. Этот двигатель входит в семейство высокомоментных синхронных сервоприводов переменного тока и предназначен для работы в составе систем с числовым программным управлением, станков, автоматизированных производственных линий, упаковочных машин и других механизмов, требующих высокой точности и повторяемости.

Технические характеристики

Сервомотор HF154BS-A48 обладает рядом особенностей, определяющих его применение и производительность. В стандартной комплектации он представляет собой фланцевый синхронный двигатель с инкрементным или абсолютным энкодером, охлаждением за счёт естественной конвекции и высокоточным производственным балансом ротора. Основные характеристики:

• Мощность: 1,5 кВт
• Номинальный крутящий момент: 9,55 Н·м
• Максимальный крутящий момент: 28,65 Н·м
• Номинальная скорость вращения: 1500 об/мин

• Максимальная скорость вращения: до 3000 об/мин
• Напряжение питания: 3~ 200 В (номинально)
• Ток при номинальной нагрузке: около 7,1 А
• Тип охлаждения: естественное (безвентиляторное)
• Способ монтажа: фланцевый (B5)
• Степень защиты корпуса: IP65
• Масса: порядка 8–9 кг
• Тип энкодера: 131072 импульса/оборот (в зависимости от версии — инкрементный или абсолютный)
• Тип вала: гладкий, с шпоночным пазом (иногда – с уплотнительным кольцом)
• Наличие тормоза: без тормоза (по стандарту A48 — опция может быть доступна для других исполнений)

Все параметры подтверждаются данными производителя и рассчитаны с учетом работы в стандартных условиях: температура окружающей среды до +40C, высота установки до 1000 м над уровнем моря, отсутствие агрессивной среды и вибраций.

Конструктивные особенности и принцип работы

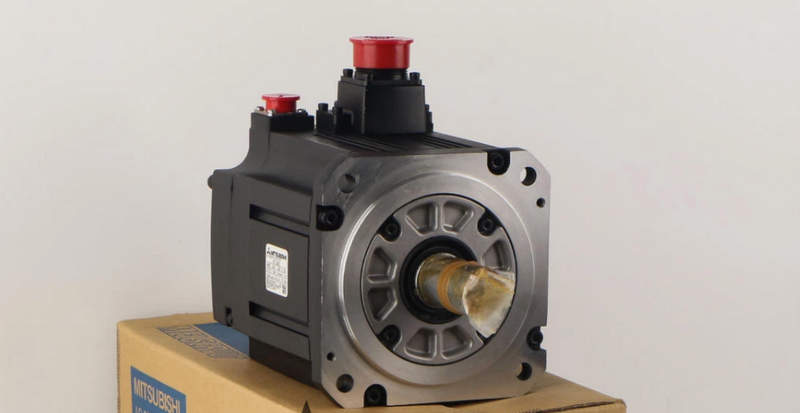

Корпус сервомотора выполнен из алюминиевого сплава, обеспечивающего лёгкость конструкции при достаточной жесткости. Радиаторные рёбра формируют эффективную теплоотдачу без необходимости применения принудительного обдува. Вал, изготовленный из закаленной стали, проходит динамическую балансировку, снижая уровень вибраций при высоких оборотах. Клеммная коробка или фиксированные разъёмы (в зависимости от исполнения) обеспечивают подключение силовой и сигнальной цепи, включая энкодер и датчики температуры. Присутствует встроенная защита от перегрева благодаря датчику температуры обмоток, позволяющему контроллеру своевременно остановить двигатель при превышении допустимых значений. Уплотнение вала предотвращает попадание пыли и влаги внутрь корпуса, что особенно важно при эксплуатации в промышленных условиях.

HF154BS-A48 — это синхронный серводвигатель с постоянными магнитами на роторе. Управление осуществляется посредством сервоусилителя, формирующего трехфазный переменный ток с переменной частотой и напряжением. Положение ротора определяется с высокой точностью благодаря энкодеру, установленному на валу. Контроллер сравнивает текущую позицию с заданной и, при необходимости, корректирует питание мотора в режиме реального времени. Работа двигателя строится по замкнутому контуру обратной связи — что позволяет добиться микрометровой точности при позиционировании и минимальных колебаний при удержании заданного положения.

Режимы работы

Сервомотор может функционировать в нескольких режимах, определяемых системой управления:

• Позиционный режим — движение на заданный угол или в заданную точку координат с высокой точностью;
• Скоростной режим — поддержание заданной скорости вращения вала, например, при транспортировке или перемотке материалов;
• Токовый (моментный) режим — управление осуществляется по крутящему моменту, подходит для натяжения, прессов и роботизированных манипуляторов.

Дополнительно, в системе может быть реализовано управление по внешнему импульсному сигналу, аналоговому напряжению или через цифровую сеть (например, SSCNET III/H).

Области применения

HF154BS-A48 используется в различных отраслях:

• Обрабатывающие центры ЧПУ (оси подачи и позиционирования);
• Упаковочные и этикетировочные линии (резка, дозировка, позиционирование пленки);
• Робототехника (вращательные приводы манипуляторов);
• Текстильное оборудование;
• Линии сборки, перемещения изделий, позиционирования деталей;
• Прессовое и формовочное оборудование (режимы контроля усилия).

Особенно ценно применение данного двигателя в задачах, где необходимы высокая точность, быстрая динамика и отсутствие люфта. Сервомотор HF154BS-A48 совместим с сервоприводами Mitsubishi серий MR-J3 и MR-J4. Он подключается через специальные кабели питания и энкодера, которые соответствуют стандарту подключения Mitsubishi. Благодаря обратной связи высокого разрешения, обеспечивается совместимость с высокоточной синхронизацией движений в мультиосевых системах. Также возможно использование мотора в составе комплексных решений Mitsubishi, включая программируемые логические контроллеры, панели оператора и модули ввода/вывода.

В целом, сервомотор Mitsubishi HF154BS-A48 — это универсальный и надежный привод для прецизионных задач. Он сочетает в себе высокую динамику, точность и долговечность, что делает его отличным выбором для станков, роботов и автоматизированных линий. Благодаря стабильным техническим характеристикам и поддержке со стороны Mitsubishi Electric, этот мотор широко используется в индустриальных системах, где важны точность и повторяемость. Компания «Олниса» предлагает подбор и быструю поставку оборудования Mitsubishi по всей стране.
