Повышение точности позиционирования с сервоприводом MR-J4-40B
Современные автоматизированные системы предъявляют всё более высокие требования к точности, скорости и безопасности движения. Серия сервоусилителей MR-J4 от Mitsubishi Electric отвечает этим вызовам, предлагая решения для высокодинамичных приложений с интеллектуальной диагностикой и гибкой настройкой.
Технические характеристики
Перед тем как перейти к функциональным возможностям устройства, представим его основные технические параметры, которые определяют область применения и условия эксплуатации:
- Номинальная выходная мощность: 400 Вт;
- Номинальный ток: около 2,8 А;
- Максимальный выходной ток (пиковый): до 8,4 А;
- Питание: 3-фазное, 200–240 В, 50/60 Гц;
- Интерфейс: SSCNET III/H (высокоскоростная цифровая связь с сервосистемами);
- Разрешение энкодера: до 22 бит (поддержка абсолютного/инкрементного);
- Совместимость с сервомоторами: серии HG-KR, HG-MR, HG-SR и др.;
- Встроенные функции безопасности: STO (Safe Torque Off);
- Габариты (Ш×В×Г): около 40 × 168 × 170 мм (в зависимости от модификации);
- Масса: порядка 1,0–1,2 кг.
Конструктивные особенности и дизайн

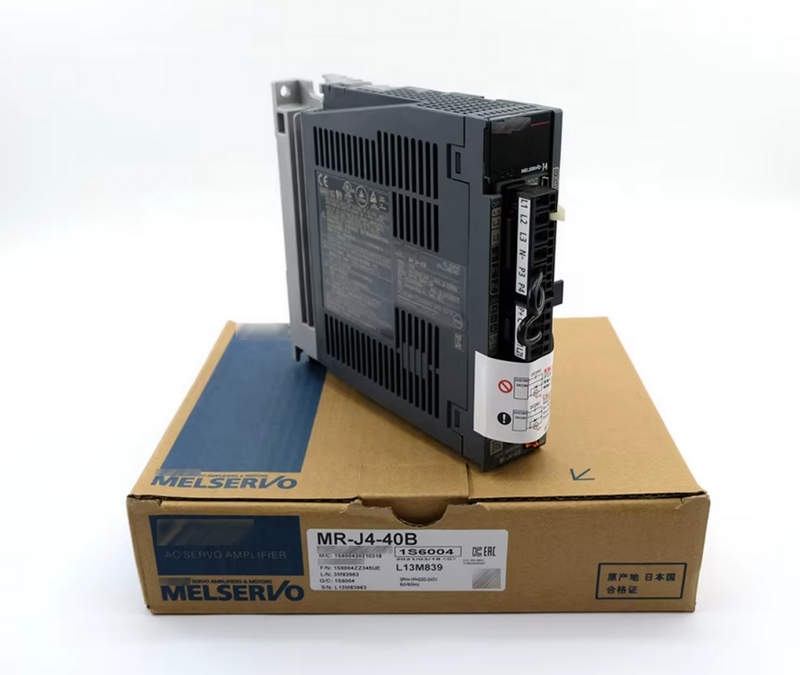

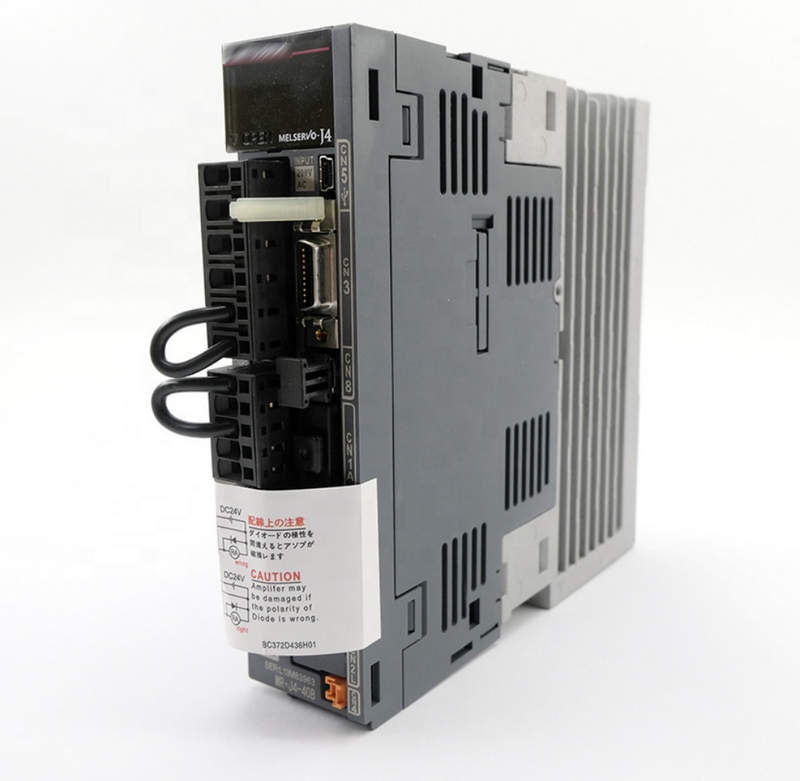

Сервоусилитель MR-J4-40B выполнен в компактном вертикальном форм-факторе с возможностью плотной установки рядом с другими приводами в шкафу управления. Расположение клемм и разъёмов интуитивно понятно и позволяет упростить монтаж и обслуживание. Вентиляционные отверстия рассчитаны на эффективный отвод тепла при длительной работе, при этом возможна установка без промежутков между устройствами (side-by-side) с учётом допустимого дерейтинга. Передняя панель оснащена LED-индикацией режимов, состояния и ошибок, а также кнопками для базовой настройки и управления без подключения к компьютеру. Встроенные клеммы питания и сигнальных цепей обеспечивают надёжный контакт при минимальных габаритах.
Принцип работы и архитектура управления
Сервоусилитель MR-J4-40B построен на принципах цифрового векторного управления и оснащён 32-разрядным сигнальным процессором, обеспечивающим быструю реакцию и точность. Управление током, скоростью и положением осуществляется на основе данных с высокоразрешающего энкодера, подключённого к валу серводвигателя. Алгоритмы управления позволяют достичь следующих целей:
- Точное удержание позиции с минимальными колебаниями (сверхнизкий дрейф);
- Мгновенное торможение или разгон при задании новых параметров;
- Автоматическая компенсация вибраций и механических резонансов;
- Оптимизация профилей ускорения/замедления с учётом нагрузки.
Контур тока работает с минимальной задержкой (обычно менее 0,3 мс), что особенно критично в быстроцикловых задачах. Контур скорости и положения могут быть настроены индивидуально под каждое приложение.
Режимы работы
Сервоусилитель MR-J4-40B поддерживает несколько режимов работы, адаптированных под различные архитектуры автоматизации:
- Режим позиционирования — работа по внешним импульсным сигналам от ЧПУ или ПЛК (step & direction, pulse train);
- Режим скорости — управление заданием скорости через аналоговый сигнал или цифровую шину;
- Режим момента — применяется в тяговых и натяжных задачах, обеспечивая постоянный крутящий момент;
- SSCNET III/H — основной режим для полной интеграции с управляющим контроллером Mitsubishi (например, серии iQ-R или iQ-F);
- Встроенный режим автоматической настройки параметров — для быстрого ввода в эксплуатацию без глубоких знаний регулирования.
Дополнительно реализован ручной режим JOG для локального позиционирования и тестирования без подключения ПЛК.
Функции диагностики и безопасности
Одним из ключевых преимуществ MR-J4-40B является развитая система диагностики:
- Самодиагностика параметров при запуске и во время работы;
- Хранение последних ошибок и предупреждений во внутреннем журнале;
- Встроенный осциллограф для анализа движения и настройки;
- Возможность подключения к ПО MR Configurator2 для полной визуализации работы.
Что касается безопасности, сервоусилитель поддерживает функцию STO (Safe Torque Off) по стандарту SIL2/PLd, позволяющую безопасно отключать крутящий момент без разрыва питания. Это критично в робототехнике, упаковке, обработке металла, где возможен контакт человека с движущимися элементами.
Области применения
MR-J4-40B востребован в задачах, где необходима высокая динамика, компактность и надёжность. Типичные области:
- Автоматизированные станки (фрезеровка, гравировка, сверление);
- Робототехнические комплексы и манипуляторы;
- Упаковочные машины и линии сортировки;
- Конвейерные системы с точным позиционированием;
- Прессы, экструдеры, подающиe устройства.
Особенно эффективен при работе в многокоординатных системах с координацией движения по SSCNET III/H.
Программное обеспечение и настройка
Для настройки и диагностики применяется программное обеспечение MR Configurator2, доступное под Windows. Оно обеспечивает:
- Загрузку и сохранение параметров;
- Визуальное построение траекторий и диаграмм;
- Автонастройку параметров PID-контуров;
- Настройку фильтров подавления вибраций;
- Быструю диагностику и обновление прошивки.
Также предусмотрена возможность интеграции в SCADA-системы через контроллер с поддержкой соответствующих протоколов.
Таким образом, сервоусилитель Mitsubishi Electric MR-J4-40B представляет собой высокотехнологичное и надёжное решение для систем точного движения. Благодаря поддержке цифровой связи SSCNET III/H, интеллектуальной настройке, встроенным функциям безопасности и компактной конструкции, он идеально подходит для современных производственных комплексов, требующих точности, надёжности и гибкости.
