Силовая электроника без компромиссов — возможности IGBT-модуля 2MBI200U2A-060

Транзисторные модули IGBT (Insulated Gate Bipolar Transistor) стали неотъемлемой частью силовой электроники благодаря их высокой эффективности, надёжности и способности работать с большими токами и напряжениями. Одним из таких элементов является модуль 2MBI200U2A-060 от компании Fuji Electric — японского производителя с многолетним опытом в области силовых полупроводников. Транзисторный модуль Fuji Electric 2MBI200U2A-060 предназначен для работы в инверторах, преобразователях частоты, сварочных установках, источниках бесперебойного питания, электроприводах и прочих силовых устройствах, где требуется надёжное переключение токов высокого значения. Его основная задача — обеспечение эффективного управления током нагрузки с минимальными потерями на переключение и тепловыделение.

Основные технические характеристики

Модуль 2MBI200U2A-060 представляет собой двойной IGBT-блок с изолированным затвором и встроенными свободновихревыми диодами. Его параметры позволяют использовать его в силовых схемах среднего напряжения с высокими токами. Приведём основные электрические и тепловые характеристики:

• Номинальное напряжение коллектор-эмиттер (VCES): 600 В;
• Постоянный коллекторный ток (IC) при температуре корпуса 25C: 200 А;
• Импульсный ток коллектора (ICM): до 400 А;
• Напряжение включения затвора (VGE): ±20 В (максимум);

• Энергия включения/выключения (Eon/Eoff): в диапазоне от 2 до 5 мДж (в зависимости от условий);
• Время включения: ~0,2–0,4 мкс;
• Время выключения: ~0,4–0,6 мкс;
• Тепловое сопротивление переход-корпус (Rth(j-c)): приблизительно 0,20 C/Вт;
• Диапазон рабочих температур корпуса: от –40 до +150 C;
• Изоляционное напряжение между коллектором и основанием: 2500 В AC (одна минута);
• Вес модуля: около 250–300 г.

Эти параметры позволяют использовать устройство в мощных установках, где требуется стабильность при длительной работе и способность выдерживать пиковые токи.

Конструкция и особенности дизайна

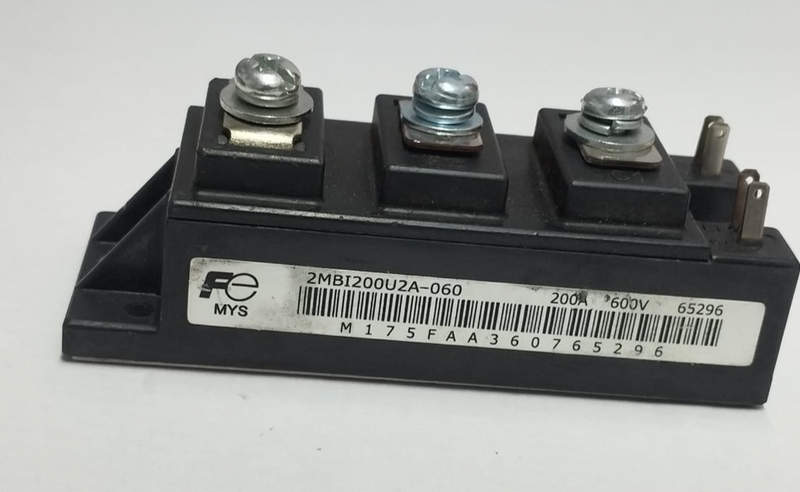

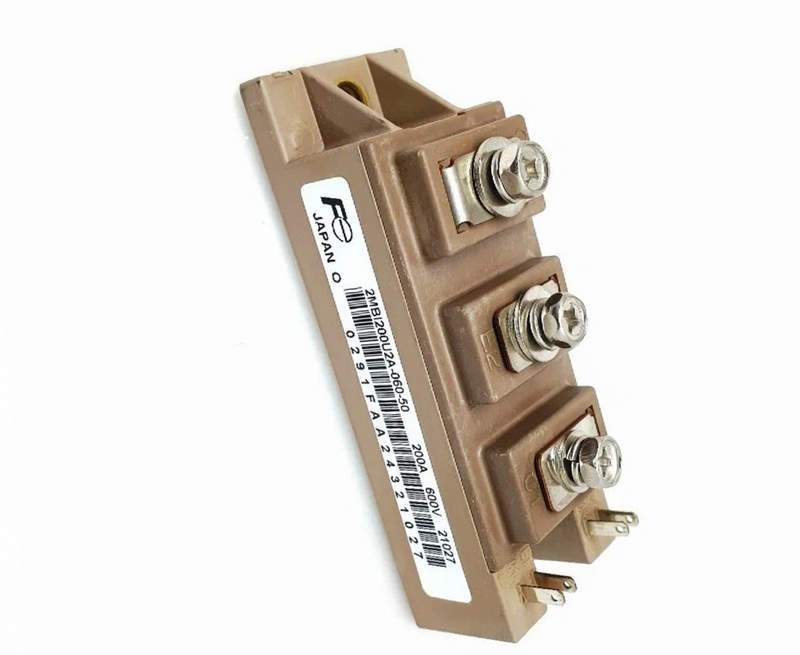

Модуль выполнен в стандартном корпусе прямоугольной формы с алюминиевым основанием, обеспечивающим эффективный отвод тепла. Конструктивно он включает два IGBT-транзистора, соединённых по схеме полумоста, и два обратных диода, встроенных параллельно транзисторам. Такая архитектура позволяет использовать модуль в инверторных и импульсных схемах без необходимости внешней защиты от обратного напряжения. Особенности конструкции:

• Керамическая изоляция между кристаллом и основанием;
• Болтовое крепление выводов для надёжности контакта при вибрациях и токах высокого значения;
• Компактные размеры корпуса при высокой плотности тока;
• Оптимизированная внутренняя разводка для минимизации индуктивностей при переключении.

Принцип работы IGBT-модуля

Insulated Gate Bipolar Transistor сочетает в себе свойства MOSFET и биполярного транзистора. Управление происходит за счёт напряжения на затворе, аналогично MOSFET, при этом основной ток протекает через коллектор-эмиттер, как у биполярных транзисторов. Это обеспечивает высокую скорость переключения и малые потери на насыщение. Рабочий цикл модуля заключается в следующих фазах:

• Фаза включения: при подаче положительного напряжения на затвор открывается канал, и ток начинает течь от коллектора к эмиттеру;
• Фаза проводимости: ток протекает через структуру IGBT, причём падение напряжения остаётся низким;
• Фаза выключения: при снятии управляющего напряжения затвор разряжается, и транзистор закрывается;
• Фаза обратного тока: встроенный диод пропускает обратный ток, возникающий при коммутации в инверторных схемах, защищая IGBT от перегрузки.

Режимы работы и управления

Управление модулем осуществляется посредством драйвера затвора, который формирует необходимые импульсы включения и выключения. При этом важно учитывать:

• Время нарастания и спада фронта сигнала;
• Уровень перенапряжения при индуктивной нагрузке;
• Наличие защитных цепей от перенапряжения (например, TVS-диодов);
• Возможность применения мягкого выключения (soft turn-off) для снижения бросков тока.

Работа возможна в следующих режимах:

• Непрерывный режим коммутации при использовании в инверторах или источниках питания;
• Импульсный режим в схемах преобразования, где важна скорость переключения;
• Пиковый режим нагрузки с кратковременным превышением номинального тока;
• ШИМ-управление с высокочастотной модуляцией для точного регулирования выходной мощности.

Сферы применения

Благодаря высокой плотности тока, тепловой устойчивости и надёжности, модуль применяется в таких установках:

• Промышленные инверторы и преобразователи частоты;
• Сервоприводы и электроприводы постоянного и переменного тока;
• Источники бесперебойного питания (UPS);
• Сварочные аппараты инверторного типа;
• Электротранспорт (в том числе тяговые установки);
• Системы солнечной генерации и ветроэнергетики.

Преимущества модуля Fuji Electric 2MBI200U2A-060

Применение данного IGBT-модуля обеспечивает надёжную и экономичную работу всей системы. К его преимуществам можно отнести:

• Высокая плотность тока при компактных габаритах;
• Энергоэффективность за счёт низких потерь на переключение;
• Повышенная стойкость к температурным перегрузкам;
• Надёжное изолированное основание с высокой диэлектрической прочностью;
• Универсальность при монтаже и простота интеграции в готовые решения;
• Поддержка работы в импульсных и непрерывных режимах.

Таким образом, транзисторный модуль Fuji Electric 2MBI200U2A-060 представляет собой мощный и надёжный элемент силовой электроники, подходящий для широкого спектра промышленных задач. Благодаря продуманной конструкции, отличной теплопроводности и надёжной коммутации, он позволяет реализовать эффективное управление мощными нагрузками. Его использование актуально там, где требуется компактность, надёжность и высокие коммутационные характеристики, особенно в условиях интенсивной эксплуатации. Компании, работающие в сфере автоматизации и электроприводов, без сомнений найдут в нём устойчивую и проверенную временем платформу для построения надёжной силовой части оборудования.
