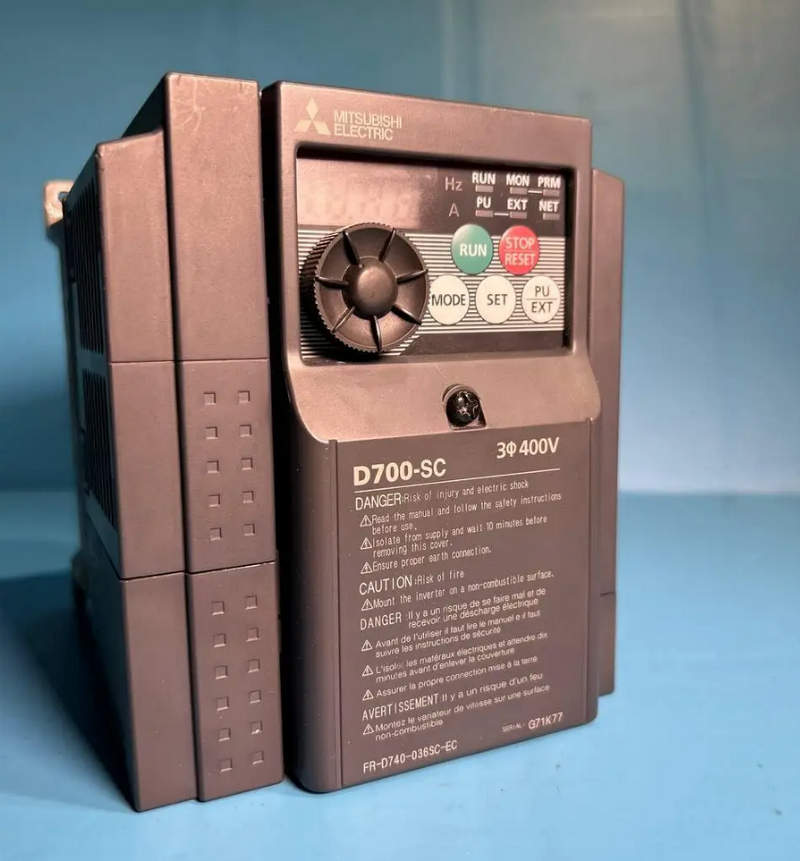

Частотный преобразователь Mitsubishi Electric FR-D740-036SC-EC: компактное управление электродвигателем
В современной промышленности актуальны решения, которые обеспечивают точное управление асинхронными электродвигателями, минимизируя энергопотребление, снижая нагрузку на механические узлы и повышая производительность оборудования. Одним из таких устройств является частотный преобразователь Mitsubishi Electric FR-D740-036SC-EC — представитель серии D700, предназначенной для применения в компактных установках, технологических линиях и станках. Он сочетает надежность, компактность и простоту настройки при высокой функциональности.
Технические характеристики
Конкретная модель FR-D740-036SC-EC обладает следующими параметрами, которые необходимо учитывать при проектировании и внедрении:
- Номинальная мощность: 0,75 кВт;
- Номинальный выходной ток: 3,6 А;
- Напряжение питания: однофазное, 200–240 В (±10 %), 50/60 Гц;
- Диапазон выходной частоты: 0,2–400 Гц;
- Управление: V/F, V/F с автоматической компенсацией, расширенное V/F (для вентиляторов/насосов), SLV (Sensorless Vector Control);
- Перегрузочная способность: 150 % от номинального тока в течение 60 секунд;
- Интерфейс пользователя: встроенная клавиатура с LED-дисплеем, съёмная панель, настройка параметров без программного обеспечения;
- Встроенный тормозной транзистор;
- Интерфейс связи: опциональный модуль для Modbus RTU (RS-485);
- Входы: 5 цифровых, 1 аналоговый (0–10 В или 4–20 мА);
- Выходы: 1 аналоговый, 1 релейный;
- Подключение тормозного резистора;
- Габариты (Ш×В×Г): около 128×128×108 мм;
- Вес: приблизительно 1,2 кг.

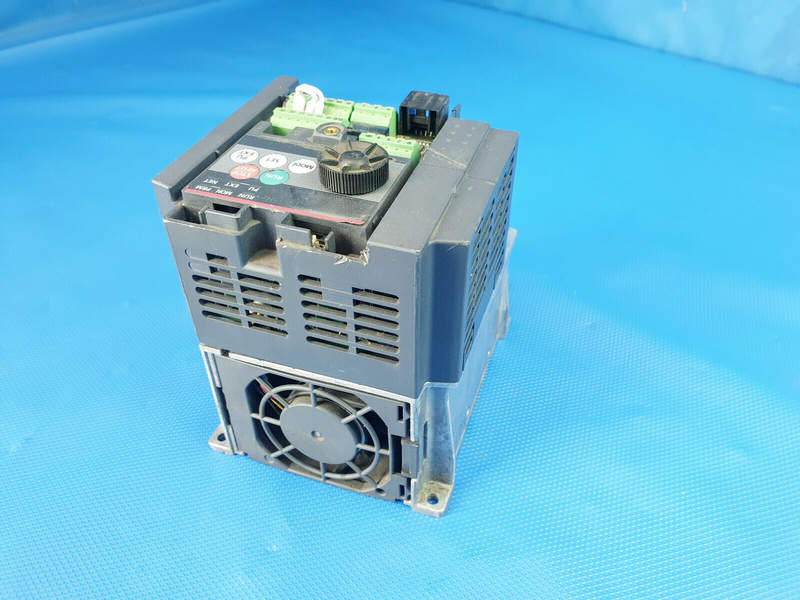

Преобразователь оснащён вентилятором охлаждения, встроенной термозащитой и автоматической защитой по перенапряжению, перегрузке, перегреву, короткому замыканию и потере фазы.
Режимы работы и алгоритмы управления
Основная задача частотного преобразователя — управление частотой вращения электродвигателя. В модели FR-D740-036SC-EC реализованы следующие алгоритмы:
- V/F управление: используется в простых применениях без критических требований к стабильности момента; частота и напряжение изменяются пропорционально;
- Sensorless Vector (SLV): обеспечивает более стабильный момент на низких оборотах без обратной связи с энкодера; полезно при пуске тяжелых нагрузок;
- Режим управления насосами и вентиляторами: позволяет автоматически адаптировать выходную характеристику, снижая энергопотребление;
- Автоматический возврат к работе после сбоя по питанию или короткому отключению;
- Многоступенчатое управление скоростью по дискретным входам;
- ПИД-регулирование встроенное — регулирование процесса по внешнему аналоговому сигналу обратной связи (например, давления или температуры);
- Управление торможением при помощи встроенного тормозного транзистора и подключаемого резистора.
Такие режимы позволяют использовать FR-D740-036SC-EC в условиях, где требуется как стабильная работа, так и высокая динамика отклика.
Принцип работы
В основе работы преобразователя лежит преобразование переменного тока из сети в постоянный, с последующим инвертированием обратно в переменный, но уже с изменяемой частотой и напряжением. Это достигается с помощью следующих узлов:
- Выпрямительный мост преобразует входное напряжение в постоянное;
- Фильтр постоянного тока сглаживает пульсации;
- Инверторный каскад (на базе IGBT транзисторов) формирует выходной сигнал с регулируемой частотой;
- Микроконтроллерный блок осуществляет управление, защиту, мониторинг и интерфейс с пользователем.
Преобразователь использует ШИМ-модуляцию для формирования синусоидального выходного сигнала, обеспечивая плавный пуск и останов двигателя, снижение ударных нагрузок и вибраций.
Особенности конструкции и установки
Компактный корпус и монтаж на DIN-рейку или винтовое крепление позволяют установить преобразователь даже в условиях ограниченного пространства. Устройство обладает хорошей теплоотдачей и рассчитано на установку в шкафах без дополнительной вентиляции (при соблюдении условий окружающей среды). Основные конструктивные особенности:
- Быстросъёмная лицевая панель;
- Простая коммутация: съёмные клеммы, маркировка, доступ с фронта;
- Возможность клонирования настроек через панель или опциональный инструмент;
- Совместимость с преобразователями других серий Mitsubishi по параметрам и командам.
Области применения
Преобразователь частоты FR-D740-036SC-EC разработан для управления трехфазными асинхронными электродвигателями в диапазоне мощностей до 0,75 кВт. Он позволяет изменять частоту и напряжение, подаваемые на двигатель, тем самым регулируя скорость его вращения и крутящий момент. Это особенно важно в таких приложениях, как:
- насосные и вентиляторные установки;
- транспортные системы (конвейеры, ленточные линии);
- станки с ЧПУ и металлообрабатывающее оборудование;
- подъемно-транспортные механизмы;
- системы автоматизации HVAC;
- компактные производственные ячейки и сборочные линии.
За счёт встроенного фильтра ЭМС и защиты по классу IP20, FR-D740-036SC-EC легко внедряется в стандартные электрические шкафы и панельные сборки.
Преимущества и экономическая эффективность
Использование данного преобразователя обеспечивает:
- сокращение затрат на энергию до 40 % при применении на вентиляторах и насосах;
- повышение срока службы двигателя за счёт отсутствия механических перегрузок;
- простоту технического обслуживания и диагностики;
- быструю интеграцию в уже существующие шкафы и системы;
- минимальное время ввода в эксплуатацию.
Все это делает FR-D740-036SC-EC выбором номер один в проектах, где важны простота, надежность и экономичность.
Таким образом, частотный преобразователь Mitsubishi Electric FR-D740-036SC-EC — это практичное и эффективное решение для управления электродвигателями малой мощности в промышленных и полупромышленных установках. Он объединяет в себе функциональность, устойчивость к перегрузкам, удобство настройки и высокую надёжность, подтверждённую опытом применения в самых разных отраслях. Благодаря компактному исполнению и расширенным режимам управления, данная модель оптимально подходит для систем, где требуется стабильная работа, плавный пуск и энергосбережение.
