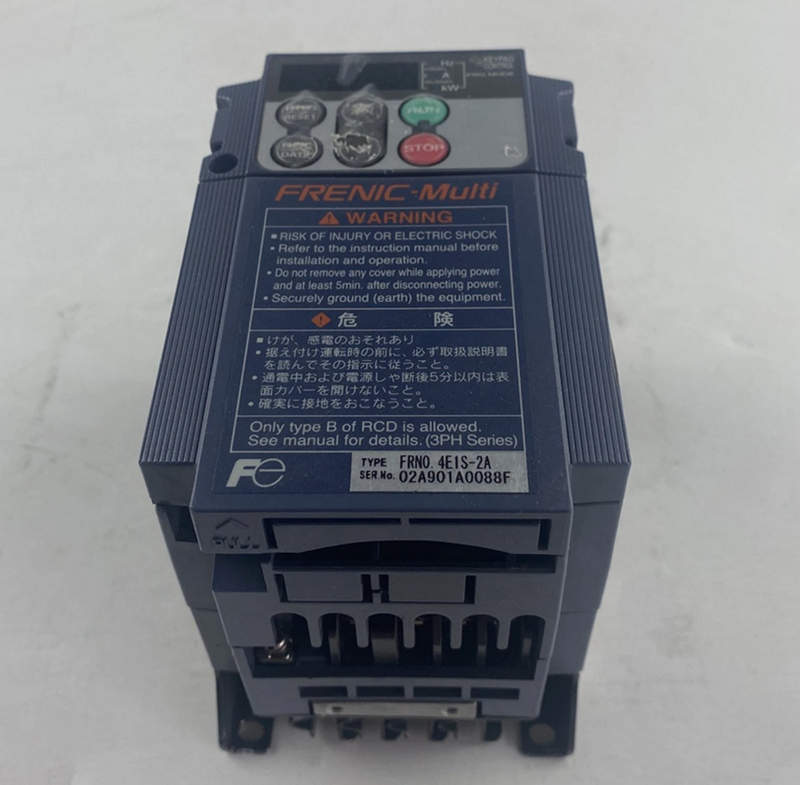

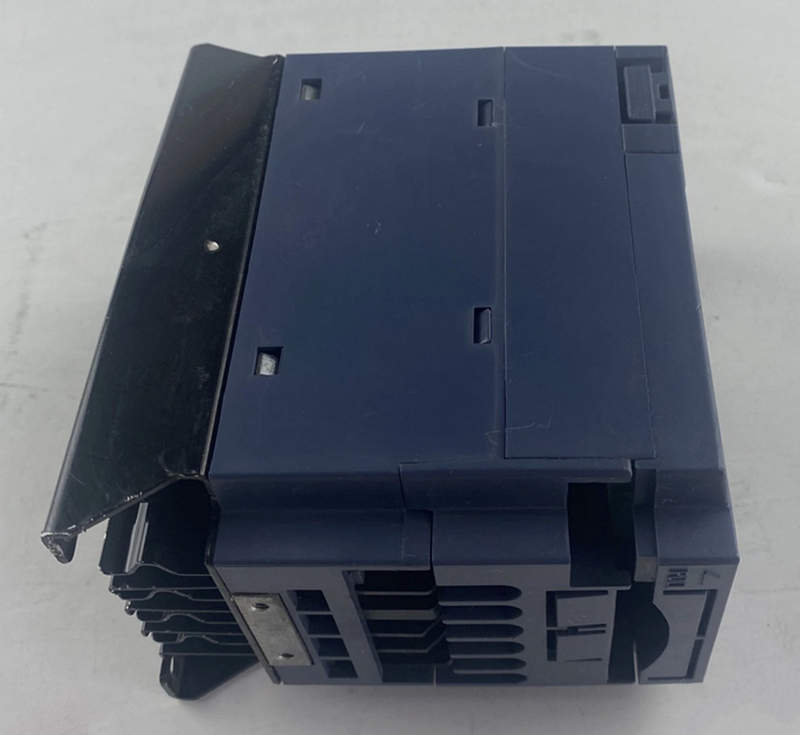

Частотный преобразователь Fuji Electric FRN0.4E1S-2A для точного управления небольшими приводами

Частотный преобразователь FRN0.4E1S-2A относится к серии маломощных преобразователей Fuji Electric, оптимизированных для работы с однофазным питанием и управления двигателями мощностью до 0,4 кВт. Он разработан для широкого спектра задач: от управления вентиляторами и насосами до применения в механизмах малой автоматизации. Компактность корпуса и простота монтажа позволяют интегрировать устройство даже в ограниченные по габаритам шкафы.

Электрические и эксплуатационные характеристики

Чтобы точно понять, насколько данный частотник соответствует задачам в проекте, стоит рассмотреть его ключевые параметры:

• Напряжение питания: 1-фазное, 200–240 В ±10 %;
• Выходная мощность: 0,4 кВт (0,5 л.с.);
• Выходное напряжение: до 240 В;

• Диапазон выходной частоты: от 0,1 до 400 Гц;
• Номинальный выходной ток: около 2,5 А;
• Тип двигателя: трёхфазный асинхронный;
• Класс защиты: IP20 (для монтажа в закрытом шкафу);
• Интерфейс управления: цифровые и аналоговые входы;
• Метод охлаждения: естественное воздушное охлаждение.

Эти характеристики делают преобразователь особенно актуальным в тех случаях, когда требуется эффективное управление малыми приводами с минимальными затратами.

Преимущества преобразователя

Использование FRN0.4E1S-2A даёт пользователю ряд очевидных преимуществ:

• Компактность и лёгкость монтажа;
• Высокая энергоэффективность;
• Простота настройки и эксплуатации;
• Совместимость с промышленными и бытовыми сетями питания;
• Адекватная цена при наличии всех базовых функций;
• Возможность использования в автоматизированных системах без ПЛК;
• Надёжная защита двигателя от перегрузок и перегрева.

Такие качества делают преобразователь отличным выбором как для серийных решений, так и для индивидуальных инженерных задач.

Конструктивные особенности и монтаж

Работа преобразователя основана на принципе широтно-импульсной модуляции (ШИМ), в которой входное переменное напряжение преобразуется в постоянное через выпрямительный мост, а затем снова в переменное с регулируемой частотой и амплитудой на выходе. Микроконтроллер анализирует установленные параметры и формирует оптимальные сигналы для управления транзисторами (чаще всего IGBT), тем самым задавая требуемую выходную характеристику. Для асинхронного двигателя это означает, что его магнитное поле формируется на частоте, соответствующей текущему режиму работы, и может плавно меняться в широком диапазоне, что даёт возможность контролировать скорость, момент, направление вращения.

Преобразователь FRN0.4E1S-2A выполнен в корпусе с оптимизированным теплорассеянием, что позволяет ему работать в условиях стандартной вентиляции без необходимости применения принудительного охлаждения. Компактные габариты дают возможность установки устройства на монтажную DIN-рейку или напрямую на монтажную панель. Панель управления включает в себя светодиодный дисплей и кнопки настройки, с помощью которых оператор может программировать до нескольких десятков параметров, включая частоту, ускорение, торможение, перегрузочную способность и поведение при авариях. Это исключает необходимость внешнего ПЛК в простых применениях.

Режимы работы и функциональные возможности

Несмотря на принадлежность к сегменту базовых частотников, FRN0.4E1S-2A обладает широким функционалом:

• V/f управление: стандартный способ регулирования, подходящий для большинства асинхронных двигателей без обратной связи;
• Управление запуском и остановом: программируемые времена разгона и торможения позволяют адаптировать устройство под инерционные нагрузки;
• Защита от перегрузки: встроенная система тепловой защиты ограничивает выходной ток при превышении допустимого уровня, предотвращая повреждение двигателя;
• Функция автоматического перезапуска: в случае кратковременного отключения питания преобразователь может автоматически возобновить работу без участия оператора;
• Поддержка аналогового управления: позволяет плавно регулировать скорость с помощью потенциометра 0–10 В или токового сигнала 4–20 мА;
• Многофункциональные входы/выходы: цифровые входы можно сконфигурировать под задание частоты, реверс, сброс аварии и другие функции.

Это делает устройство универсальным инструментом для управления электроприводами в простых и средне-сложных системах.

Типовые области применения

Благодаря компактности и функциональности, FRN0.4E1S-2A применяется в следующих отраслях:

• Вентиляционные установки малой мощности;
• Приводы в лабораторных или медицинских установках;
• Механизмы подачи и подачи на ленточных транспортёрах;
• Станки с малым электроприводом: сверлильные, шлифовальные, дозирующие;
• Автоматизированные системы управления фасовкой, упаковкой;
• Лифты и подъёмные механизмы (в составе вспомогательных систем);
• Насосные агрегаты с потребностью в регулировании потока.

Таким образом, частотный преобразователь Fuji Electric FRN0.4E1S-2A — это компактное, функциональное и надёжное устройство для управления асинхронными электродвигателями малой мощности. Его простота интеграции, гибкие настройки и базовые защитные функции позволяют эффективно решать задачи автоматизации в широком диапазоне применений. Он идеально подойдёт для OEM-решений, модернизации устаревших установок, а также в проектах, где необходимо обеспечить плавный пуск, регулирование скорости и продление ресурса оборудования.
