Надёжный температурный мониторинг технологических установок с TC65

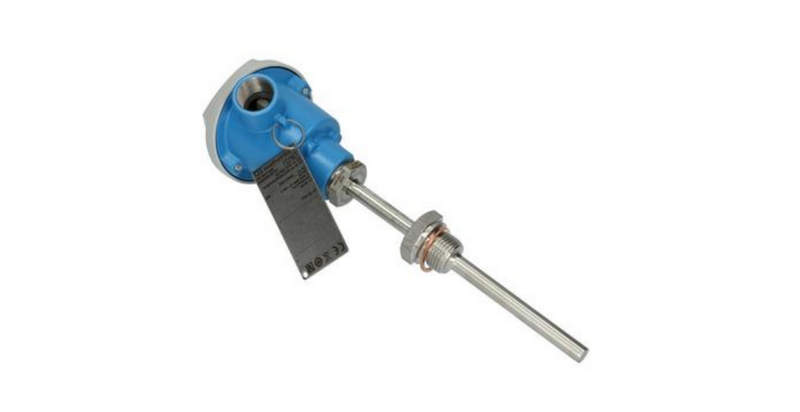

Термопары остаются одними из наиболее надёжных и широко применяемых средств измерения температуры в различных отраслях промышленности. Модель Endress+Hauser Omnigrad TC65-EBEAAX11CY20 — это классический пример термопары высокого класса, предназначенной для эксплуатации в тяжёлых условиях с повышенными требованиями к точности, стойкости и стабильности.

Конструктивные особенности

Перед тем как переходить к техническим характеристикам, важно понимать, что именно делает конструкцию данной термопары особенной и надёжной. TC65-EBEAAX11CY20 выполнена в промышленном исполнении с учётом высоких нагрузок и длительной эксплуатации. Ключевые элементы конструкции включают:

• Измерительный элемент (термопара) — тип J, K, T или другой, в зависимости от конфигурации, основан на соединении двух разнородных металлов с генерацией термоэлектрического напряжения при перепаде температур;
• Погружная гильза (гильза термопогружения) — герметичная трубка из нержавеющей стали, часто марки 1.4404 или аналогичной, обеспечивает защиту чувствительного элемента от агрессивных сред;
• Соединительная головка — алюминиевая или пластиковая, защищённая от пыли и влаги, с клеммной колодкой или установленным преобразователем;
• Переходная муфта — резьбовая часть (обычно G1/2" или M20×1.5), позволяющая надёжно крепить зонд в трубопроводе или ёмкости;
• Длина чувствительного зонда — может варьироваться от 50 до 500 мм и более, в зависимости от задачи.

Дополнительно может применяться встроенный температурный преобразователь с аналоговым (4–20 мА) или цифровым (HART, PROFIBUS, FOUNDATION Fieldbus) выходом.

Технические характеристики

Термопара TC65-EBEAAX11CY20 рассчитана на стабильную работу в условиях высоких температур, перепадов давления и агрессивной химии. Ниже перечислены основные характеристики:

• Диапазон измерения температуры: от –200 до +1200 C — зависит от типа термопары (например, тип K поддерживает до +1100 C);
• Класс точности: стандартный класс 1 по IEC 60584-2 (например, ±1.5 C при 100 C);
• Изоляция: минерально-изолированный кабель (MI) с магнезией внутри — устойчива к вибрациям и температурным перепадам;
• Материал зонда: нержавеющая сталь 316L, Inconel 600, Hastelloy C276 — подбирается в зависимости от среды;
• Тип подключения: прямая проводка или с установленным преобразователем;
• Степень защиты: IP65/IP66/IP68 — в зависимости от исполнения головки и уплотнений;
• Время отклика (t90): от 3 до 15 секунд — зависит от толщины гильзы и типа изоляции.

Принцип работы

В основе действия термопары лежит эффект Сеебека — явление возникновения электрического напряжения в цепи из двух разнородных проводников при наличии температурной разности между их спаями. В данной модели это реализуется следующим образом:

• Горячий спай (наконечник зонда) размещается в контролируемой среде (газ, жидкость, металл);
• Холодный спай располагается в головке прибора и соединяется с измерительной системой;
• Возникающее термоЭДС пропорционально температурной разности — напряжение передаётся на преобразователь или регистрирующее устройство;
• Калиброванный сигнал может быть преобразован в стандартные токовые или цифровые выходы для передачи в SCADA, ПЛК или панель оператора.

Режимы и условия эксплуатации

Omnigrad TC65 предназначена для работы в самых разнообразных условиях. Ниже перечислены ключевые режимы, в которых она может использоваться без ухудшения точности или надёжности:

• Непрерывный температурный мониторинг — в трубопроводах с паром, маслом, химическими растворами;
• Периодические измерения — в лабораториях, пилотных установках, тестовых стендах;
• Условия вибрации и давления — установка в компрессорных и насосных узлах, вблизи оборудования с повышенными механическими колебаниями;
• Гигиенические зоны — при соответствующей гильзе возможна установка на пищевых и фармацевтических объектах;
• Коррозионные среды — варианты с защитой Inconel или Hastelloy подходят для кислотных и щелочных процессов.

Сферы применения

Широкая адаптивность конструкции позволяет термопаре использоваться практически во всех отраслях, где важен температурный контроль. К числу типовых областей можно отнести:

• Химическая промышленность — реакторы, теплообменники, колонны;
• Нефтегазовая отрасль — скважинные системы, переработка, резервуары;
• Машиностроение — контроль нагрева станков, муфельных печей, закалочных ванн;
• Энергетика — турбины, котлы, теплоносители;
• Металлургия — плавильные и термические процессы;
• Пищевая и фармацевтическая отрасли — пастеризация, стерилизация, варочные процессы.

Преимущества модели

Почему стоит использовать именно термопару Endress+Hauser TC65-EBEAAX11CY20? Ниже перечислены основные плюсы:

• Высокая надёжность в тяжёлых условиях эксплуатации;
• Широкий температурный диапазон;
• Устойчивость к вибрациям, влаге, коррозии;
• Быстрая замена сенсора без отключения установки (в гильзовом исполнении);
• Совместимость с промышленными стандартами выходных сигналов;
• Высокая степень унификации и модульности (сменные головки, зонда, длины);
• Поддержка цифровой диагностики при использовании «умных» преобразователей.

Таким образом, термопара Endress+Hauser Omnigrad TC65-EBEAAX11CY20 — это профессиональное решение для точного измерения температуры в агрессивных, вибронагруженных и технологически сложных условиях. Продуманная конструкция, универсальность в применении и соответствие мировым стандартам делают эту модель отличным выбором для промышленных предприятий, где надёжность измерений критически важна.
