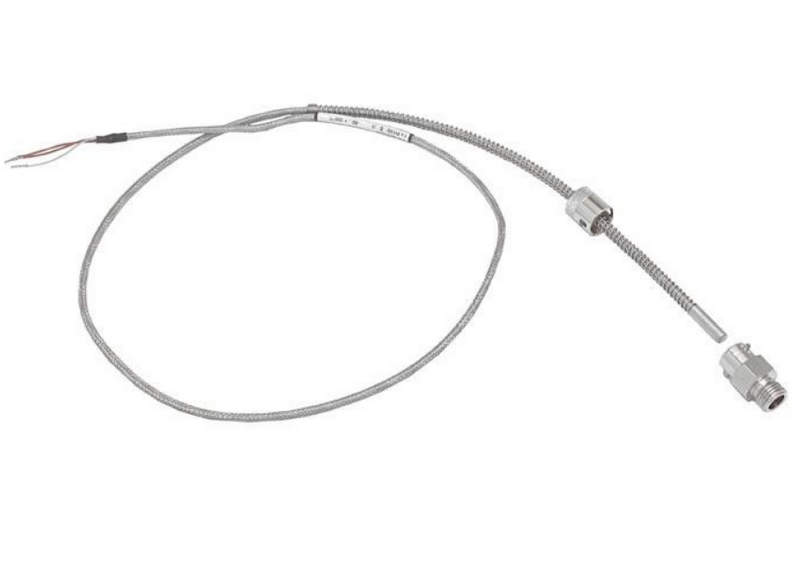

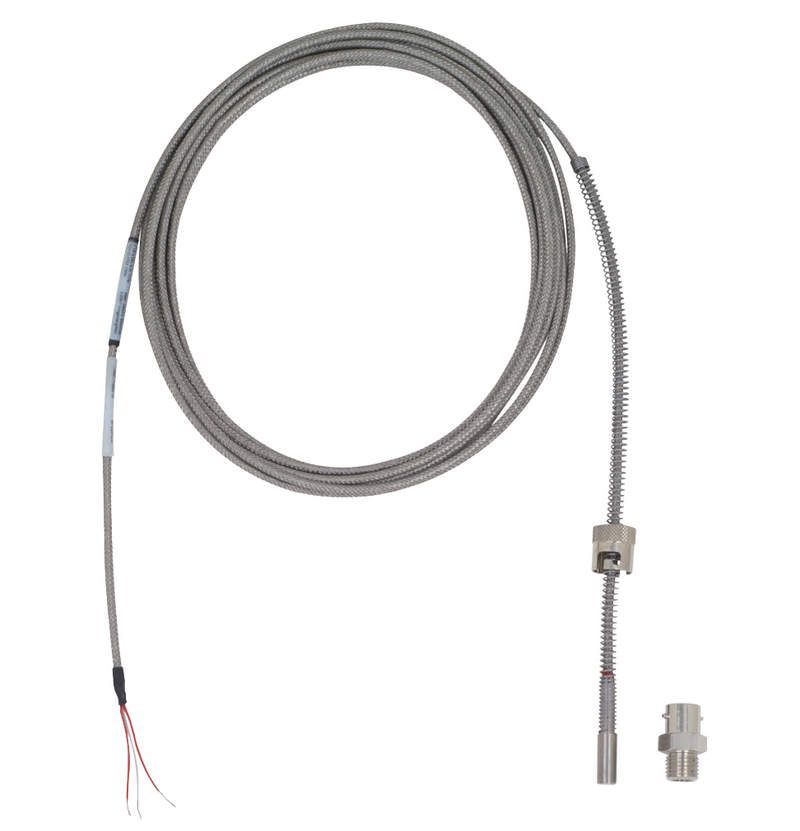

Быстрая установка и точные показания: термометр сопротивления WIKA TR53

Контроль температуры — ключевой аспект в управлении технологическими процессами, особенно в условиях промышленного производства, где стабильность параметров напрямую влияет на качество продукции и безопасность эксплуатации оборудования. Одним из надежных средств температурного мониторинга является термометр сопротивления с байонетным присоединением, ярким примером которого служит модель WIKA TR53 TE 60.53*. Этот прибор совмещает в себе точность, устойчивость к внешним воздействиям и простоту монтажа, что делает его популярным решением в машиностроении, пластиковой промышленности и других секторах.

Основные технические характеристики

Ниже перечислены главные характеристики модели TR53 TE 60.53*:

• Тип датчика: термометр сопротивления (RTD), основанный на платиновом элементе класса Pt100;
• Диапазон измеряемых температур: от –50 до +250 C (в зависимости от конфигурации и длины щупа);
• Точность измерения: классы A или B по стандарту IEC 60751;
• Материал защитной арматуры: нержавеющая сталь, устойчивая к агрессивным средам и механическим повреждениям;
• Диаметр гильзы: 6 мм; возможны вариации — 3 мм, 4,5 мм, 8 мм — в зависимости от нужд клиента;
• Длина зонда (L): от 50 до 500 мм;
• Тип соединения: байонетное присоединение с пружиной (гибкой или жёсткой);
• Кабель: витой или прямой, силиконовый, ПВХ или тефлоновый, устойчивый к высоким температурам и истиранию;
• Выходной сигнал: сопротивление в омах в соответствии с характеристикой Pt100;
• Степень защиты: IP65 или IP67 в зависимости от исполнения.

Конструктивные особенности

Конструкция прибора включает в себя следующие элементы:

• Измерительный элемент Pt100: тонкая платиновая нить, заключенная в керамическую или стеклянную капсулу, расположенная в передней части щупа;
• Защитная гильза: представляет собой металлическую трубку, в которую помещен измерительный элемент; обеспечивает защиту от механических и термических нагрузок;
• Байонетное присоединение: стандартная быстросъемная система фиксации с пружиной, обеспечивающая надежное прилегание к измеряемой поверхности и компенсацию тепловых расширений;
• Кабельная часть: многожильный экранированный кабель в термостойкой изоляции, снабжённый разъемом или свободными концами для подключения;
• Ограничители натяжения: металлическая пружина или гибкая оболочка предотвращает перегиб кабеля в зоне выхода из корпуса.

Принцип действия термометра сопротивления

Функционирование термометра TR53 TE 60.53* основывается на изменении электрического сопротивления металла в зависимости от температуры. Принцип действия следующий:

• Нагрев среды приводит к росту температуры измерительного элемента;
• Платиновая проволока меняет своё сопротивление: при повышении температуры сопротивление увеличивается линейно;
• Измерительный прибор или ПЛК, подключённый к термометру, регистрирует изменение сопротивления и интерпретирует его в виде температуры;
• Компенсация по длине провода возможна при использовании трёх- или четырёхпроводного подключения, что минимизирует влияние сопротивления кабеля.

Режимы работы и варианты подключения

Термометр TR53 TE 60.53* может функционировать в различных режимах:

• Непрерывный мониторинг температуры в системах ПИД-регулирования;
• Циклическое сканирование в составе мультиканальных измерительных блоков;
• Резервный контроль как дополнительный канал термозащиты.

В зависимости от требований заказчика прибор может быть настроен в следующих вариантах подключения:

• 2-проводное исполнение: простейший способ, но подвержен погрешностям при длинных линиях связи;
• 3-проводное исполнение: позволяет компенсировать сопротивление кабеля, увеличивая точность;
• 4-проводное исполнение: максимально точное решение, особенно при измерениях с удалёнными датчиками.

Типовые области применения

Из-за устойчивости к вибрациям, температурным перегрузкам и высокой точности, термометр сопротивления TR53 TE 60.53* широко используется в различных промышленных сферах. Ниже приведены основные области:

• Литьё под давлением и экструзия: для контроля температуры пресс-форм и экструзионных головок;
• Производство резины и пластика: термоконтроль нагревательных цилиндров и сопел;
• Деревообработка: измерение температуры нагревательных плит в прессе;
• Машиностроение: мониторинг температур подшипников и редукторов;
• Энергетика: локальный контроль температур обмоток электродвигателей и трансформаторов.

Преимущества TR53 TE 60.53* в эксплуатации

Модель отличается высоким уровнем эксплуатационной пригодности. Основные преимущества:

• Надёжность: устойчива к вибрациям, загрязнениям, влаге;
• Универсальность: совместима с большинством промышленных контроллеров;
• Быстрый монтаж: байонетное присоединение экономит время на установку;
• Гибкость конфигурации: различные длины зонда, материалы гильзы и типы кабеля;
• Точность измерений: минимальные отклонения в широком диапазоне температур;
• Экономичность: долгий срок службы, низкая стоимость обслуживания.

Таким образом, термометр сопротивления WIKA TR53 TE 60.53* представляет собой профессиональное решение для точного измерения температуры в промышленных условиях. Его конструкция обеспечивает надёжность и точность, а байонетное присоединение делает прибор удобным в монтаже и замене. Благодаря вариативности исполнения и устойчивости к агрессивным условиям, эта модель находит широкое применение в критически важных узлах оборудования. Совместно с поставкой от компании «Олниса», TR53 TE 60.53* становится оптимальным выбором для современных производств, ориентированных на стабильность и эффективность процессов.
