Термоконтроллер ZKG-F: точная стабилизация температуры в промышленной автоматике

Современные технологические процессы предъявляют всё более высокие требования к точности, надёжности и скорости контроля температурных параметров. В этих условиях особенно важны устройства, способные не только стабилизировать заданную температуру, но и обеспечивать гибкое управление ею в зависимости от условий внешней среды и технологических режимов. Одним из таких устройств является термоконтроллер серии ZKG-F — компактный, многофункциональный, с широкими возможностями настройки и интеграции в автоматизированные системы управления.

Технические характеристики

Термоконтроллер ZKG-F рассчитан на работу в широком спектре промышленных задач. Ниже приведён развернутый перечень его характеристик, позволяющий понять гибкость и универсальность применения устройства:

• Тип дисплея: сегментный цифровой (обычно 4 разряда для PV и SV);
• Диапазон измерения температуры: от –200 до +1370 C (для термопар типа K); от –50 до +400 C (для термосопротивлений Pt100);

• Точность измерения: ±0,5% от диапазона, либо ±1C — в зависимости от сенсора;
• Типы поддерживаемых датчиков: термопары типов K, J, T, E, N, R, S; термосопротивления Pt100, Cu50;
• Входной канал: 1 универсальный вход (термопара / термосопротивление);
• Выходы управления: 1 или 2 выхода, возможные варианты: релейный (250 В AC, до 3–5 А); транзисторный (твердотельное реле / SSR); аналоговый (4–20 мА или 0–10 В);
• Цепь питания: 85–265 В AC (широкий диапазон); возможны версии на 24 В DC;
• Монтаж: щитовой, с вырезом панели 48×48 мм или 96×96 мм;
• Степень защиты корпуса: IP54 (лицевая панель), IP20 (встроенная часть);
• Рабочая температура: от 0 до +50 C;
• Условия хранения: от –20 до +70 C.

Все эти параметры позволяют эксплуатировать устройство в самых разнообразных средах — от холодильного оборудования до печей высокотемпературного отжига.

Основные функции и режимы работы

Для выполнения задач температурного регулирования ZKG-F предлагает множество встроенных алгоритмов и режимов. Ниже рассмотрим основные из них с пояснениями:

• PID-регулирование — пропорционально-интегрально-дифференциальное управление с автоматической или ручной настройкой коэффициентов (Auto-tune), обеспечивающее плавный выход на уставку без перерегулирования;
• ON/OFF-режим — двухпозиционное управление с гистерезисом, используется в простых системах с малыми требованиями к точности;
• Ramp/Soak — программируемые профили температуры, включающие фазы нагрева, выдержки и охлаждения, полезны в термообработке, пайке, сушке;
• Аварийные сигналы: перегрев / переохлаждение; обрыв датчика; выход параметров за пределы допустимых значений;
• Функции защиты: блокировка параметров паролем; аварийное отключение при критических ошибках;
• Вспомогательные опции: индикация текущего состояния (нагрев / охлаждение); переключение между C и F; компенсация температуры холодного спая (для термопар).

Благодаря этим режимам термоконтроллер может использоваться как в простейших системах обогрева, так и в сложных тепловых установках с точным профилем температурного воздействия.

Принцип работы устройства

Принцип работы термоконтроллера ZKG-F базируется на измерении сопротивления (для термосопротивлений) или термоэлектрического напряжения (для термопар), преобразовании этих сигналов в цифровое значение, его сравнении с заданной уставкой и выдаче управляющего воздействия. Последовательность операций следующая:

• Измерение температуры: аналоговый сигнал с датчика поступает на входной канал;
• Оцифровка: АЦП преобразует сигнал в цифровой код;
• Сравнение с уставкой: внутренняя логика сравнивает значение PV (process value) с SV (set value);
• Выработка управляющего сигнала: при использовании PID-регулирования сигнал рассчитывается по формуле P+I+D; в режиме ON/OFF срабатывает простой релейный выход;
• Вывод сигнала на исполнительное устройство: например, на твердотельное реле, контактor или аналоговый модуль управления.

Особенности конструкции и интерфейсы

Несмотря на компактный размер, ZKG-F имеет продуманную конструкцию:

• Корпус из термостойкого пластика с вентиляцией;
• Крепление в панель с фиксаторами, удобное для монтажа в шкаф;
• Разъёмы подключения: винтовые или пружинные клеммы; обозначения на корпусе нанесены читаемо, с цветовой маркировкой;
• Интерфейсы связи (опционально): RS-485 с протоколом Modbus RTU для интеграции в SCADA или PLC-системы; настройка через ПО или с лицевой панели;

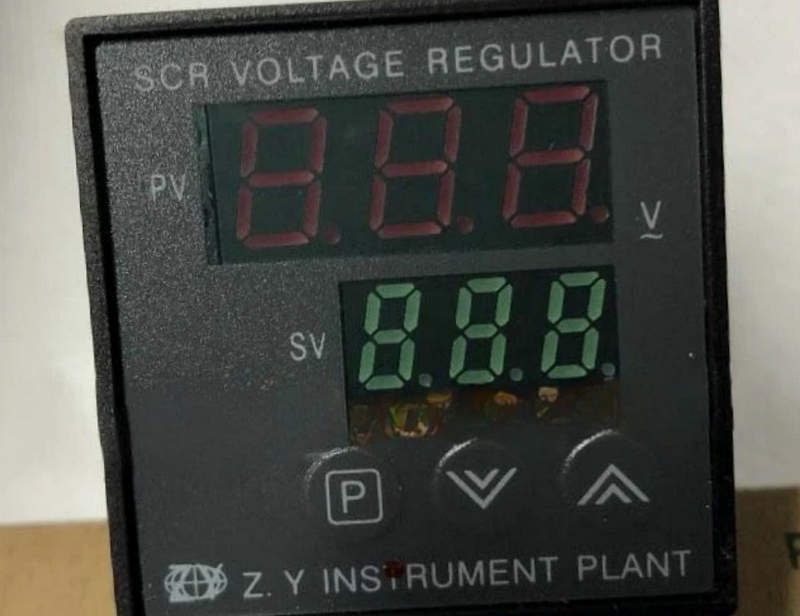

• Кнопочная панель: минимум 4 клавиши (вверх, вниз, enter, menu); скрытая кнопка Reset или настройка по умолчанию.

Интерфейс пользователя достаточно простой, интуитивно понятный, позволяет настроить практически все параметры без подключения к компьютеру.

Области применения

Контроллеры серии ZKG-F используются в самых различных отраслях благодаря сочетанию функциональности и универсальности. Ниже приведены основные сферы применения:

• Машиностроение: управление нагревателями в термопластавтоматах, сушильных установках;
• Пищевая промышленность: поддержание температуры в печах, коптильнях, термокамерах;
• Лаборатории: точное управление температурой в термостатах, инкубаторах;
• HVAC-системы: контроль температуры приточного воздуха, теплообменников;
• Электронная промышленность: пайка по температурным профилям, термоусадка;
• Химическая отрасль: реакторы, автоклавы, испарители.

Компактность устройства позволяет интегрировать его даже в ограниченных по размеру шкафах, а высокая точность и поддержка модбаса — внедрять его в системы промышленного интернета вещей (IIoT).

Таким образом, термоконтроллер ZKG-F — это универсальный инструмент для решения большинства задач температурного контроля в промышленности. Его функциональность позволяет справляться с как простыми, так и сложными процессами, обеспечивая стабильную работу и точное соблюдение технологических параметров. Надёжная работа, гибкость настройки, понятный интерфейс — всё это делает ZKG-F достойным выбором для современного производства.
