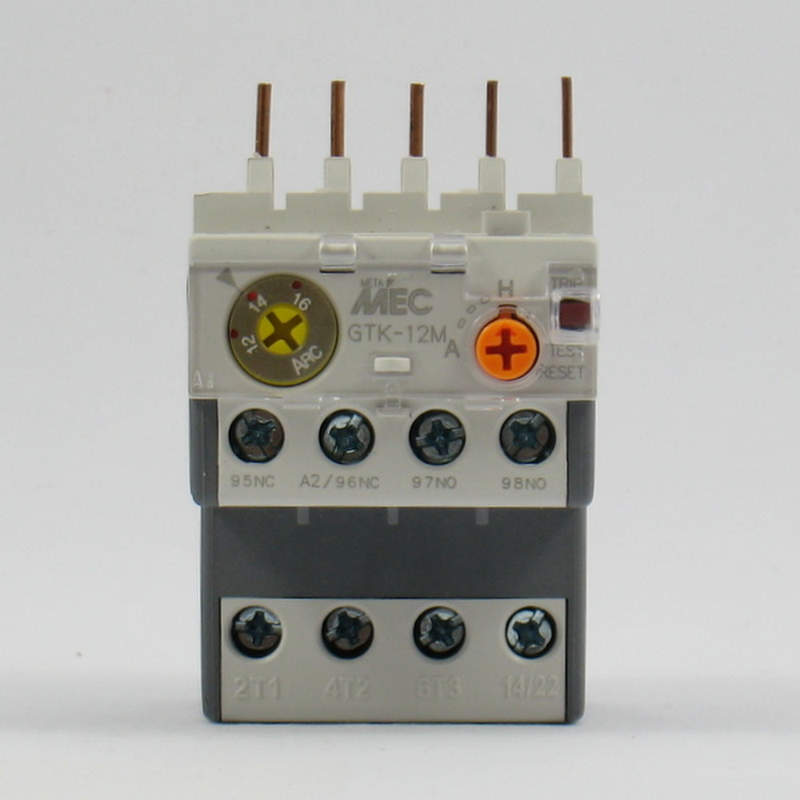

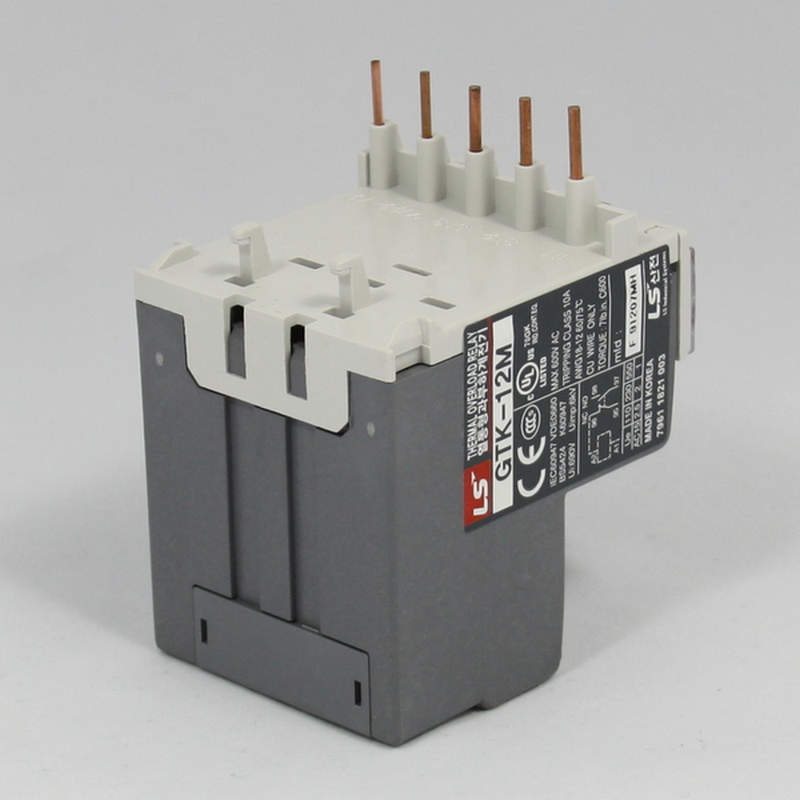

Тепловое реле LS Electric GTK-12M 1271003500 для надежной защиты электродвигателей

Тепловое реле LS Electric GTK-12M с артикулом 1271003500 — это устройство, предназначенное для эффективной защиты электродвигателей от перегрузок и перегрева. Оно является важным элементом в цепи управления, обеспечивая отключение двигателя при достижении опасных температур, вызванных продолжительной перегрузкой. Реле применяется в составе пускателей и устанавливается совместно с магнитными контакторами, особенно в средах с повышенными требованиями к надежности.

Технические характеристики

GTK-12M рассчитано на работу с двигателями небольшой и средней мощности и предназначено для коммутации токов в стандартных промышленных сетях. В его основу заложены следующие параметры:

• Диапазон настройки тока: от 2 до 3,2 А (в зависимости от исполнителя);
• Номинальный рабочий ток (Ie): 12 А при 400 В AC;
• Класс отключения: 10 A (стандартный, срабатывание в течение 4–10 секунд при перегрузке в 600%);
• Номинальное напряжение изоляции: 690 В;
• Частота сети: 50/60 Гц;
• Тип контактов: 1 нормально разомкнутый (NO) + 1 нормально замкнутый (NC);
• Температурная компенсация: встроена;
• Монтаж: на корпус контактора или на DIN-рейку (через переходник);
• Тип сброса: ручной и автоматический;
• Компенсация температуры окружающей среды: от −20 C до +60 C.

Такие параметры делают данное реле универсальным решением для большинства стандартных нагрузок в промышленных и коммерческих установках.

Конструктивные особенности

Модель GTK-12M отличается компактным исполнением и совместимостью с линейкой контакторов LS серии GMC:

• Механическая совместимость: полное соответствие по посадочным местам с контактами GMC-9...GMC-18;
• Упрощённое крепление: возможность монтажа непосредственно на контактор без дополнительных проводников;
• Корпус из термостойкого пластика: устойчив к деформациям, искрообразованию и механическим воздействиям;
• Наличие кнопок TEST и RESET: для имитации аварийной ситуации и сброса состояния реле после срабатывания;
• Визуальная индикация срабатывания: флажок-индикатор, который появляется при отключении по перегрузке;
• Регулировочное колесо: удобно задавать ток уставки в пределах диапазона защиты.

Вся конструкция выполнена с учетом промышленной эксплуатации, с усиленной защитой от пыли и вибраций, что делает устройство пригодным для работы в цеховых условиях.

Принцип действия и алгоритм срабатывания

Основу работы теплового реле составляет биметаллический элемент. Ниже изложен пошаговый алгоритм работы:

• Пропуск тока через силовые проводники вызывает нагрев биметаллической пластинки;
• При нормальной нагрузке температура элемента остается в допустимых пределах, и реле не срабатывает;
• В случае перегрузки (длительное превышение тока более чем на 15–20% от уставки) биметаллический элемент изгибается;
• Срабатывание механизма отключения происходит при определённом изгибе элемента, приводя к размыканию главной цепи;
• После срабатывания цепь управления размыкается, двигатель останавливается;
• Сброс реле возможен вручную после остывания элемента или автоматически (в зависимости от режима).

Таким образом, устройство обеспечивает задержку отключения при кратковременных токах пуска, но эффективно реагирует на устойчивые перегрузки.

Режимы работы

GTK-12M допускает эксплуатацию в нескольких режимах:

• Нормальный (производственный) режим: защита в пределах заданной уставки;
• Проверка (тестирование) реле: срабатывание по кнопке TEST для проверки контактов и системы управления;
• Автоматический сброс: возврат в рабочее состояние по окончании перегрева (по таймеру);
• Ручной сброс: необходимость вмешательства оператора после срабатывания;
• Режим температурной компенсации: независимость от окружающей температуры.

Такая многорежимность обеспечивает гибкость при эксплуатации на объектах с различной температурой, уровнем автоматизации и типом нагрузки.

Области применения

GTK-12M широко применяется в различных отраслях, в частности:

• Электроприводы малой и средней мощности;
• Компрессоры и насосы;
• Конвейерные линии;
• Системы вентиляции и кондиционирования;
• Обработка и дозировка материалов;
• Теплотехнические установки и котлы;
• Сельскохозяйственная техника.

За счёт универсальности токового диапазона и простоты настройки, реле эффективно работает как в составе щитовых решений, так и в автономных шкафах управления.

В целом, тепловое реле LS Electric GTK-12M (1271003500) — это продуманное решение для защиты электродвигателей от перегрузок. Простота монтажа, надежная конструкция, точная работа и гибкие настройки делают его незаменимым элементом в современных системах управления. Благодаря высокой эффективности и широким возможностям применения, данное реле успешно используется на самых разных объектах — от небольших мастерских до промышленных комплексов.
