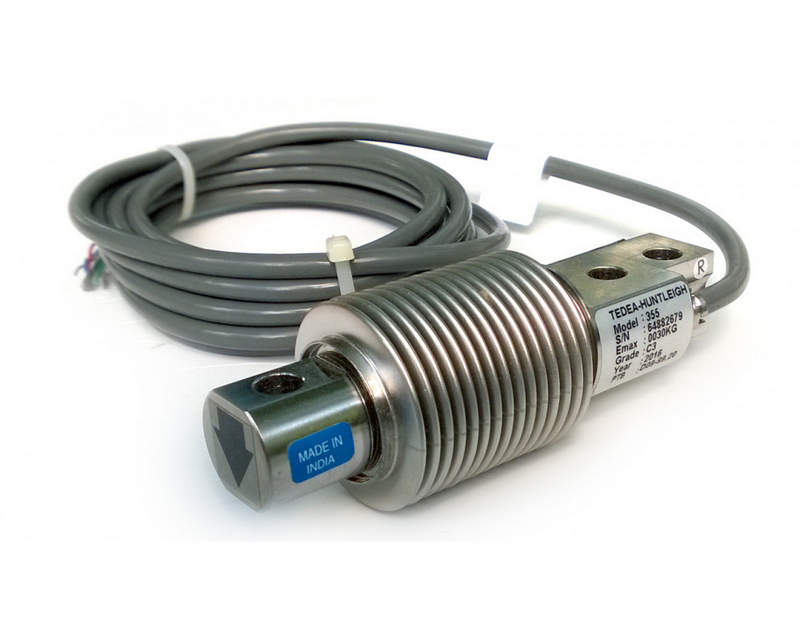

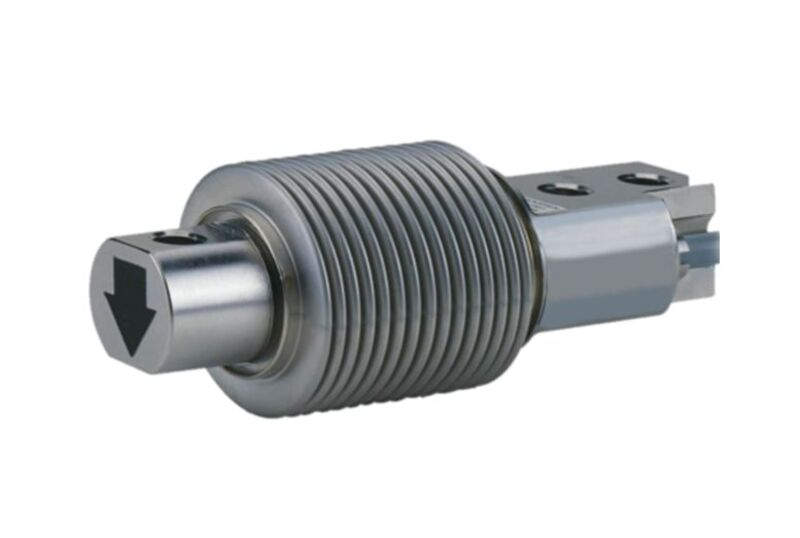

Надежный контроль нагрузки с тензодатчиком T66 00355-050K-C3-00X

Тензометрические датчики используются в промышленных весоизмерительных системах как основа для точного контроля массы, давления и усилия. Одной из наиболее востребованных моделей на рынке является тензодатчик T66 с артикулом 00355-050K-C3-00X. Он входит в категорию одноточечных датчиков, обладает высокой точностью класса C3 и подходит для работы в сложных условиях эксплуатации.

Технические характеристики

Модель T66 00355-050K-C3-00X сконструирована с учётом строгих метрологических стандартов. Она демонстрирует стабильную работу даже при значительных нагрузках и обеспечивает достоверные измерения в течение длительного времени. Ниже представлены основные характеристики:

• Номинальная нагрузка: 50 000 N (50 кН), что эквивалентно примерно 5 тоннам усилия;
• Класс точности: C3 по OIML R60 — соответствует высокому уровню точности в промышленных весоизмерительных системах;
• Материал корпуса: нержавеющая сталь или никелированный сплав алюминия (в зависимости от исполнения);
• Степень защиты: IP67 — полная пыленепроницаемость и защита от временного погружения в воду;
• Рекомендуемое напряжение питания: 5–15 В постоянного тока (DC), оптимально — 10 В;
• Чувствительность: 2,0 мВ/В ± 0,1 % — стандартный уровень для таких устройств;
• Рабочий температурный диапазон: от –10 до +40 C (возможны расширенные исполнения с –30 до +70 C);
• Температурное отклонение нуля: не более ±0,02 %/10 C;
• Нелинейность: не превышает 0,02 % от полной шкалы;
• Гистерезис: ≤0,02 % F.S.;
• Сопротивление входа/выхода: обычно 350 ± 5 Ом.

Преимущества модели

Среди причин выбрать данный тензодатчик можно выделить следующие ключевые моменты:

• Высокая точность измерений, подтверждённая международным классом C3;
• Устойчивость к неблагоприятным факторам — влага, пыль, колебания температуры;
• Надёжная конструкция: прочные материалы корпуса и герметичная сборка;
• Универсальность: возможность использования в разных отраслях — от пищевой до машиностроительной;
• Широкий диапазон рабочих условий: возможность интеграции в автоматизированные и ручные системы;
• Доступность через проверенного поставщика — через компанию «Олниса» с быстрым оформлением заказа и логистикой.

Конструкция и принцип работы

Модель T66 00355-050K-C3-00X основана на деформации металлического тела в ответ на приложенное усилие. Основу конструкции составляет:

• Деформируемый элемент (балка), выполненный из прочного металла и подвергающийся растяжению или сжатию;
• Тензорезисторы, закреплённые на поверхности балки по схеме Уитстона — изменение сопротивления тензорезисторов при деформации позволяет зафиксировать микроскопические изменения формы;
• Герметичная заливка: предотвращает проникновение влаги и пыли, обеспечивает стабильную работу в агрессивной среде;
• Кабель вывода, экранированный и защищённый от механических повреждений, с цветовой маркировкой жил.

Принцип работы следующий: под действием нагрузки происходит деформация металлической балки, что вызывает изменение сопротивления тензорезисторов. Это изменение преобразуется в электрический сигнал, пропорциональный прикладываемой силе. Далее сигнал усиливается и передаётся в контроллер или терминал обработки.

Режимы и особенности эксплуатации

Тензодатчик T66 00355-050K-C3-00X может применяться в различных режимах в зависимости от условий работы:

• Непрерывный режим: используется в автоматических системах дозирования и сортировки, где вес контролируется в режиме реального времени;
• Импульсный режим: в этом режиме измерения осуществляются в строго определённые моменты времени, например, при поступлении сигнала от внешнего триггера;
• Статический контроль: измерение веса стационарного объекта — характерно для настольных весов и лабораторных установок;
• Динамический режим: измерение массы движущегося груза, например, на конвейере или в транспортной системе.

Важно соблюдать условия монтажа — базовая плоскость должна быть ровной; закручивать крепежные элементы необходимо с моментом, рекомендованным производителем. Также не допускается перегрузка более 150 % от номинальной, иначе возможно нарушение калибровки или повреждение чувствительных элементов.

Области применения

Благодаря высокой точности и защищённости от внешних факторов, тензодатчик T66 00355-050K-C3-00X используется в широком спектре задач:

• Весовые платформы и настольные весы, включая фасовочные линии;
• Автоматические линии розлива и дозирования — контроль массы жидкостей и сыпучих материалов;
• Производственные участки, где требуется контроль усилий натяжения, давления или перегрузки;
• Конвейерные системы — контроль веса в потоке;
• Автомобильные весы и измерительные платформы для крупногабаритных грузов;
• Сельское хозяйство — дозирование кормов, контроль массы удобрений и семян.

Таким образом, тензодатчик T66 00355-050K-C3-00X — это профессиональное решение для весоизмерительных систем, где важна не только точность, но и стабильность, устойчивость к внешним воздействиям и простота интеграции. Его параметры, режимы работы и совместимость с разнообразным оборудованием делают его незаменимым элементом в современных промышленных задачах. Надёжность, подтверждённая эксплуатацией в жёстких условиях, делает его оптимальным выбором для предприятий, ориентированных на точный контроль и бесперебойную работу.
