Тензодатчик HBM 1-C16I3C3/30T-1 для промышленного взвешивания с высокой точностью

Современные измерительные системы требуют высокой точности и стабильности при работе с большими нагрузками. Одним из ключевых компонентов таких систем являются тензорезисторные датчики силы, широко применяемые в весоизмерительном и силовом оборудовании. Одной из наиболее популярных моделей в тяжёлой промышленности является тензодатчик HBM 1-C16I3C3/30T-1, обеспечивающий точность класса C3 при номинальной нагрузке до 30 тонн.

Основные технические характеристики

Модель HBM 1-C16I3C3/30T-1 представляет собой высокоточный тензодатчик колонного типа, спроектированный для работы в условиях значительных статических и динамических нагрузок. Технические параметры определяют его высокую надёжность и точность при эксплуатации. Ключевые характеристики:

• Номинальная нагрузка: 30 т (тонн);
• Класс точности: C3 по OIML R60 — обеспечивает точность в пределах 0,02 % от полной шкалы;
• Номинальный выходной сигнал: 2 мВ/В — стандартное значение для подавляющего большинства весоизмерительных систем;
• Питание (рекомендуемое): от 5 до 15 В постоянного тока;
• Допустимый диапазон температур: от –35 C до +65 C — подходит для работы как на открытых площадках, так и в производственных помещениях;
• Материал корпуса: нержавеющая сталь — устойчива к коррозии и агрессивным средам;
• Класс защиты: IP68 — полная герметичность корпуса и защита от пыли и длительного погружения в воду;
• Максимальная допустимая перегрузка: 150 % от номинальной нагрузки — сохраняет целостность даже при кратковременных перегрузках;
• Изоляция: ≥5000 M при 100 В — высокая устойчивость к внешним электромагнитным воздействиям.

Принцип действия и схема включения

Принцип работы тензодатчика основан на изменении электрического сопротивления тензорезисторов под действием механической деформации корпуса. Конструкция датчика представляет собой цилиндрический корпус с центральной осью, на которой размещены чувствительные элементы (тензорезисторы), соединённые по мостовой схеме (обычно это полумост или полный мост Уитстона). При приложении усилия к датчику:

• происходит упругая деформация его корпуса;
• тензорезисторы изменяют своё сопротивление;
• возникает дисбаланс в мостовой схеме;
• этот дисбаланс преобразуется в аналоговый выходной сигнал, пропорциональный приложенной нагрузке.

Важным элементом системы является усилитель сигнала, который обеспечивает согласование датчика с цифровыми индикаторами, контроллерами или системами автоматизации.

Конструктивные особенности модели

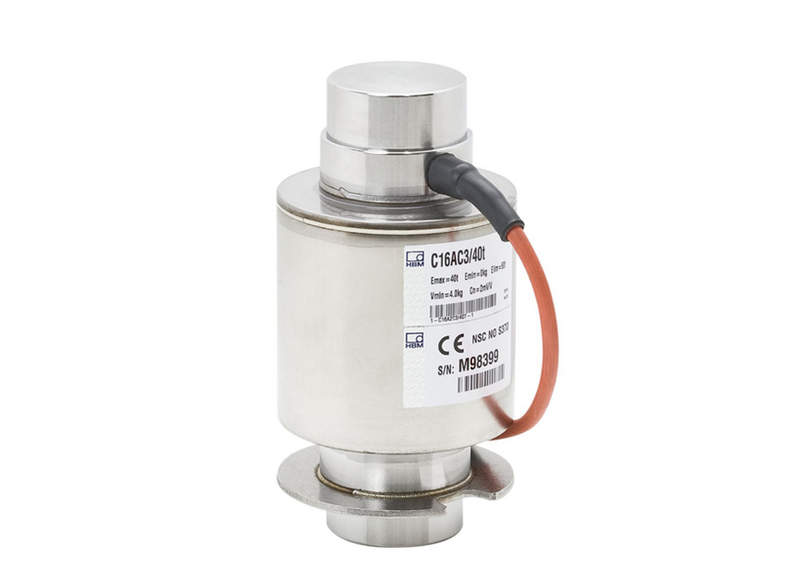

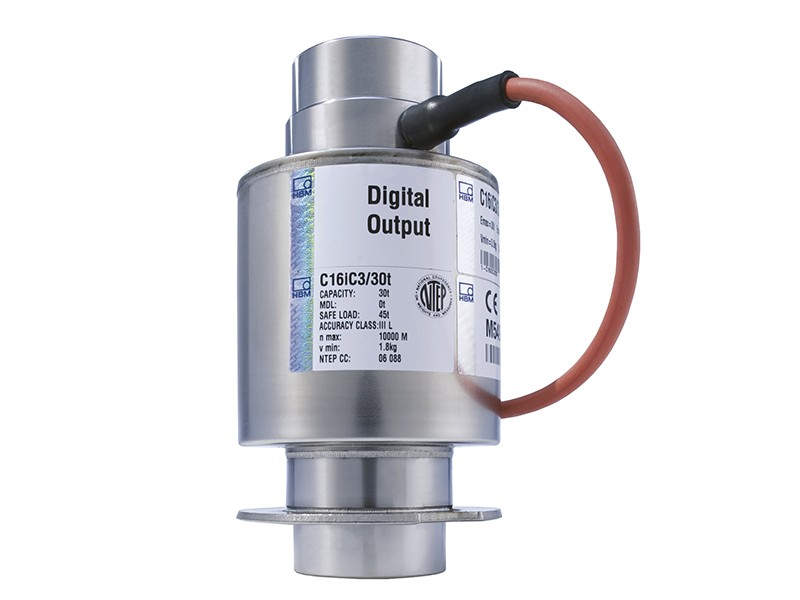

HBM 1-C16I3C3/30T-1 выполнен в виде цельнометаллического цилиндра, снабжённого сферическими элементами на торцах, предназначенными для компенсации моментов перекоса и обеспечения равномерного распределения нагрузки. Такая конструкция обеспечивает:

• равномерную передачу усилия на тензочувствительные элементы;
• устойчивость к боковым нагрузкам;
• повышенную долговечность при циклических нагрузках;
• лёгкость при встраивании в существующие весовые платформы, весы и монтажные модули.

Кабельный ввод выполнен в герметичном исполнении, сам кабель экранирован, устойчив к маслам, влаге, ультрафиолету и механическим повреждениям.

Преимущества модели HBM 1-C16I3C3/30T-1

Датчик обладает рядом весомых достоинств, определяющих его востребованность в промышленности:

• Высокая точность и стабильность показаний;
• Широкий температурный диапазон эксплуатации;
• Совместимость с большинством весоизмерительных систем;
• Устойчивость к перегрузкам и механическим ударам;
• Надёжная конструкция из нержавеющей стали;
• Поддержка стандартных монтажных размеров и интерфейсов подключения.

Режимы работы и особенности использования

Датчик поддерживает следующие режимы эксплуатации:

• Непрерывный весовой контроль: применяется в бункерных, платформенных, автомобильных и железнодорожных весах;
• Динамическое измерение: способен работать в условиях вибраций и колебаний нагрузки;
• Системы дозирования и наполнения: используется при точной подаче материала по массе;
• Мониторинг силовых воздействий: контроль тяговых или сжимающих усилий на производственных установках.

Особенности эксплуатации:

• Требуется стабильный источник питания (предпочтительно — стабилизированный источник тока);
• Рекомендуется регулярная калибровка системы с использованием эталонных гирь;
• Для защиты от механических повреждений и перенапряжений рекомендуется использование монтажных комплектов с демпферами и ограничителями нагрузки.

Области применения

Благодаря высокой точности, прочности и устойчивости к внешним воздействиям, тензодатчик HBM 1-C16I3C3/30T-1 используется в следующих отраслях:

• Весоизмерительное оборудование: автомобильные и железнодорожные весы, платформенные весы большого диапазона;
• Сельское хозяйство: весовой контроль при загрузке бункеров, цистерн и дозирующих систем;
• Строительство: мониторинг нагрузок в мостах, кранах и опорах зданий;
• Производство металлов: контроль усилий при прокатке, ковке, прессовании;
• Химическая и пищевая промышленность: в системах дозирования сырья, наполнения бочек и контейнеров.

Таким образом, HBM 1-C16I3C3/30T-1 — это тензодатчик, сочетающий в себе промышленную прочность, высокую точность и устойчивость к внешним условиям. Его использование оправдано в ответственных измерительных задачах, где требуется надёжность, долговечность и соответствие международным стандартам. Это устройство легко интегрируется в существующие весовые системы и обеспечивает стабильную работу на протяжении многих лет.
