Универсальный датчик нагрузки Minebea PR 6211/52 для производства

Тензометрические датчики занимают ключевую роль в системах измерения веса и силы, обеспечивая точные данные для широкого круга промышленных приложений. Среди известных и надёжных моделей особое место занимает тензодатчик Sartorius/Minebea PR 6211/52 D1 — высокоточный измерительный элемент, предназначенный для применения в весоизмерительных платформах и технологических весовых системах. Его конструкция ориентирована на работу в сложных условиях, а точностные характеристики соответствуют строгим международным стандартам.

Основные технические характеристики

Ниже перечислены ключевые параметры модели PR 6211/52 D1:

• Номинальная нагрузка: 500 кг;
• Тип датчика: тензометрический (на основе тензорезистивного моста);
• Класс точности: C3 по OIML R60 (или аналогичный в зависимости от исполнения);
• Выходной сигнал: ~2,0 мВ/В при номинальной нагрузке;
• Питание: 5...15 В DC (оптимально — 10 В DC);
• Материал корпуса: нержавеющая сталь, обеспечивающая устойчивость к агрессивным средам;
• Степень защиты: IP68, возможна версия IP69K для санитарных производств;
• Температурный диапазон: от –30 до +70 C (рабочий), до +80 C (кратковременно);
• Нелинейность: ≤ ±0,02 % от номинальной нагрузки;
• Гистерезис: ≤ ±0,02 %;
• Ползучесть (30 минут): ≤ ±0,017 %;

• Изоляционное сопротивление: >5000 МОм при 100 В DC.

Конструктивные особенности

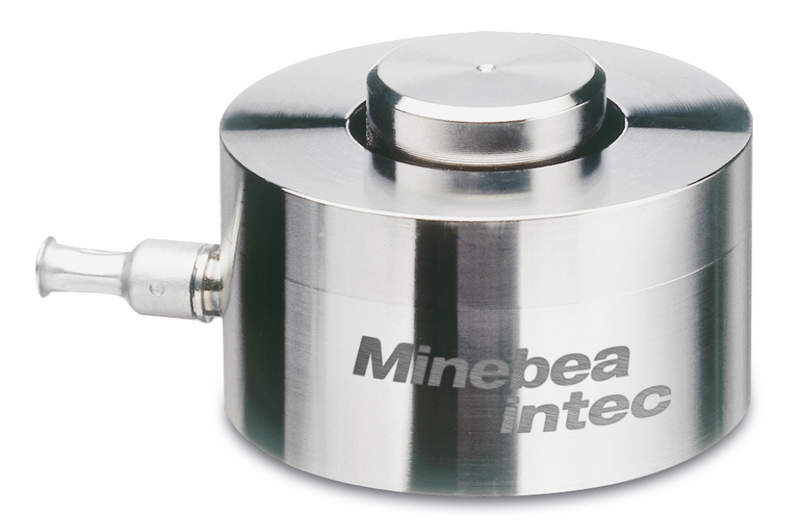

Датчик PR 6211/52 D1 выполнен в форме цилиндрической компрессионной ячейки (Silo/Canister), предназначенной для установки под грузовую платформу или в основании бункера. Ниже рассмотрим конструктивные элементы, влияющие на надёжность и точность:

• Цельнометаллический корпус: устойчив к вибрациям, ударам, химическим веществам и механическим нагрузкам;
• Запаянное исполнение: герметичный лазерный шов защищает от проникновения влаги, пыли, моющих средств;
• Сферическая опора (возможна опционально): снижает влияние перекосов при неравномерной нагрузке;
• Экранированный кабель: защищён от электромагнитных помех, длина до 12 м;
• Компактные размеры и малый вес: облегчают интеграцию в компактные весовые узлы и оборудование с ограниченным пространством;
• Унифицированный монтаж: стандартная резьбовая посадка и монтажные адаптеры упрощают замену или установку.

Принцип действия и режимы работы

В основе работы тензодатчика лежит тензорезистивный эффект — изменение электрического сопротивления проводников при их деформации. Ниже представлены ключевые этапы работы:

• Приложение нагрузки: масса воздействует на измерительный элемент (мембрану), вызывая его деформацию;
• Растяжение/сжатие тензорезисторов: четыре тензорезистора, встроенные в мостовую схему, изменяют своё сопротивление;
• Формирование сигнала: мостовая схема преобразует механическое воздействие в дифференциальное напряжение;
• Усиление и цифровая обработка: внешний преобразователь или весовой терминал усиливает сигнал и рассчитывает массу;
• Передача данных: данные могут выводиться на дисплей, передаваться в контроллер или систему автоматизации.

Датчик способен работать:

• В статическом режиме — для измерения массы неподвижных объектов;
• В динамическом режиме — для взвешивания движущихся грузов (например, конвейерные весы);
• В циклическом режиме — при многократной загрузке/разгрузке, как в фасовочных машинах.

Применение в промышленности

Благодаря высокой надёжности и точности, тензодатчик Sartorius/Minebea PR 6211/52 D1 используется в различных отраслях:

• Пищевая промышленность: дозаторы, весовые платформы, бункерные весы в линиях упаковки;
• Химическое производство: взвешивание ёмкостей с агрессивными жидкостями;
• Сельское хозяйство: кормораздатчики, весовые платформы в автоматических фермах;
• Машиностроение и логистика: контроль веса компонентов при сборке, приёмка/отгрузка;
• Фармацевтика и лаборатории: точное дозирование и учёт сырья.

Преимущества использования PR 6211/52 D1

Суммируя вышесказанное, выделим основные достоинства:

• Точность измерений: класс C3 и высокие показатели стабильности сигнала;
• Надёжность конструкции: герметичный корпус из нержавеющей стали с защитой IP68/69K;
• Универсальность применения: пригоден для статических и динамических систем;
• Совместимость: поддержка стандартных интерфейсов и легко встраивается в весовые системы;
• Устойчивость к внешним воздействиям: влага, перепады температур, вибрации и ЭМИ не мешают работе;
• Минимальное техническое обслуживание: отсутствие подвижных частей и долговечные соединения.

Таким образом, тензодатчик Sartorius/Minebea PR 6211/52 D1 на 500 кг — это профессиональное решение для задач, где требуется точное, надёжное и долговременное измерение массы. Благодаря своим характеристикам он успешно применяется в самых требовательных отраслях промышленности.
