Оптимизация процессов дозирования с датчиком 100 кг PR 6211/12

Тензометрические датчики деформации являются основой современных весоизмерительных систем и промышленных платформ. Среди них модель PR 6211/12 D1 производства Sartorius/Minebea занимает отдельное место благодаря своей надежности, высокой точности и продуманной конструкции. Данный сенсор на 100 кг часто используется в системах дозирования, фасовки и технологического контроля в различных отраслях — от пищевой промышленности до фармацевтики.

Технические характеристики

Перед тем как перейти к функциональным особенностям тензодатчика, необходимо раскрыть его ключевые параметры, влияющие на эффективность работы:

• Номинальная нагрузка: 100 кг — оптимальный показатель для весов средней грузоподъемности и дозировочных систем;
• Класс точности: C3 по OIML R60 — это означает, что датчик подходит для коммерческого применения, где требуется высокая метрологическая достоверность;

• Номинальное выходное напряжение: 2,0 мВ/В ±0,1 % — стандарт для большинства тензодатчиков, обеспечивающий хорошую совместимость с весоизмерительной электроникой;
• Нелинейность: ≤ ±0,01 % от полной шкалы — свидетельствует о высокой точности;
• Гистерезис: ≤ ±0,01 % — показывает стабильность показаний при циклических нагрузках;
• Ползучесть (30 мин): ≤ ±0,02 % — важный показатель для длительных измерений без перегрузки;
• Температурное отклонение чувствительности: ≤ ±0,002 %/C — датчик стабилен при изменении температуры;
• Материал корпуса: нержавеющая сталь — устойчива к коррозии, что особенно важно в агрессивной среде;
• Класс защиты: IP68 — пыле- и влагозащита позволяет использовать датчик в условиях повышенной влажности и загрязнения.

Конструктивные особенности

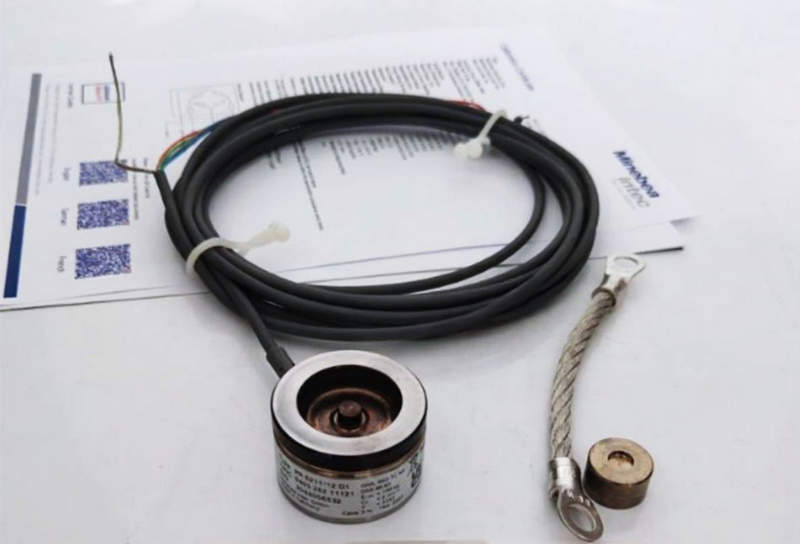

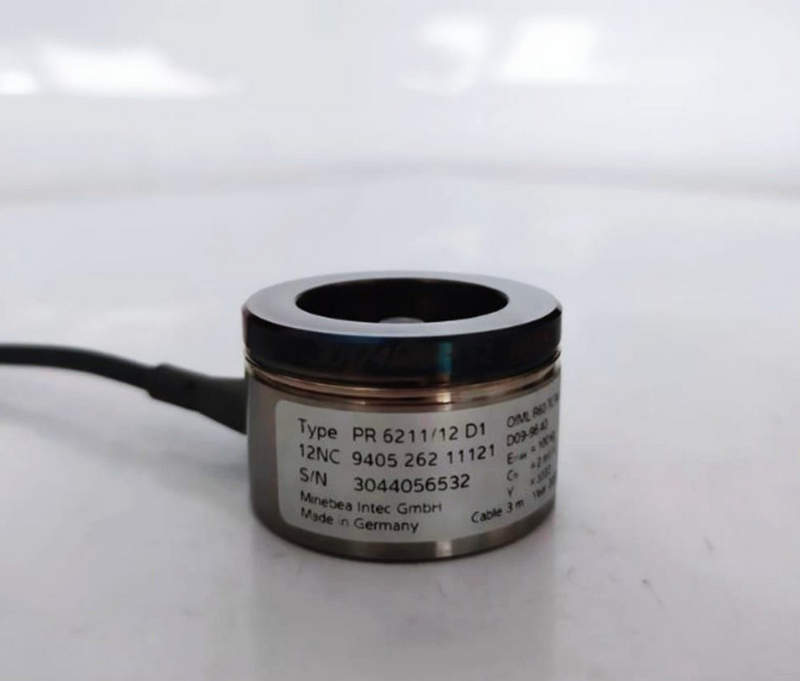

PR 6211/12 D1 имеет компактную цилиндрическую форму и разрабатывался с учетом строгих требований по гигиене и устойчивости к механическим нагрузкам. Основные конструктивные элементы:

• Моноблочная чувствительная часть из цельного металлического тела с прорезями деформации — обеспечивает равномерную передачу усилия;
• Тензорезистивные мосты на фольге, приклеенные на поверхности — преобразуют механическое напряжение в электрический сигнал;
• Герметичный сварной корпус — исключает попадание влаги, пыли и агрессивных веществ внутрь чувствительного элемента;
• Выходной кабель с экранировкой — защищен от электромагнитных наводок, устойчив к изгибам и износу;
• Стандартная резьба и посадочные места — упрощают установку в весовых платформах и адаптерах.

Преимущества PR 6211/12 D1

Ключевые достоинства, которые делают данный тензодатчик надежным элементом в технологической цепочке:

• Высокая точность и повторяемость показаний;
• Защита от пыли и влаги IP68;
• Устойчивость к агрессивным средам благодаря нержавеющей стали;
• Удобство монтажа — компактный корпус и стандартные подключения;
• Совместимость с большинством весоизмерительных контроллеров;
• Низкий уровень температурного дрейфа;
• Отсутствие гистерезиса и минимальный ползучий эффект;
• Возможность длительной эксплуатации без потери характеристик.

Принцип действия

Датчик функционирует на базе эффекта изменения сопротивления при деформации — тензоэффекта. Принцип его работы можно описать следующими шагами:

• Воздействие нагрузки: при приложении массы корпус датчика подвергается микроскопической деформации;
• Изменение формы чувствительного элемента: металлическая балка деформируется в пределах упругости;
• Ответ тензорезисторов: приклеенные тензоэлементы меняют своё сопротивление пропорционально деформации;
• Работа моста Уинстона: резисторы соединены по мостовой схеме — напряжение на выходе меняется в зависимости от нагрузки;
• Передача сигнала: усиленный и отфильтрованный сигнал поступает на весоизмерительный терминал;
• Отображение массы: программная часть преобразует сигнал в цифровое значение веса.

Рабочие режимы и условия эксплуатации

Датчик PR 6211/12 D1 разработан для стабильной работы в различных условиях. Он адаптирован к:

• Постоянной нагрузке — подходит для длительного удержания груза без ползучести;
• Циклическим нагрузкам — выдерживает тысячи измерений в составе фасовочных машин;
• Температурным колебаниям — эффективно работает в диапазоне от –30C до +70C;
• Герметичной установке в IP68-системах — применяется в моечных и санитарных зонах;
• Работе с вибрацией и ударами — допускается монтаж с демпферами или в системах с амортизацией.

Применение компонентов

Благодаря точности и прочности, PR 6211/12 D1 широко используется в:

• Лабораторных и прецизионных весах;
• Автоматических дозирующих системах для сыпучих и жидких материалов;
• Фасовочных линиях с высокочастотными измерениями;
• Пищевой промышленности — особенно в линиях фасовки под вакуумом;
• Фармацевтических установках, где критична точность дозировки;
• Химических производственных зонах, где важна устойчивость к коррозии и герметичность.

Таким образом, тензодатчик Sartorius/Minebea PR 6211/12 D1 на 100 кг — это сбалансированное решение, сочетающее в себе точность, прочность и универсальность. Он успешно используется в весоизмерительном оборудовании для промышленных и лабораторных нужд, выдерживает экстремальные условия эксплуатации и демонстрирует стабильные результаты на протяжении всего срока службы. Учитывая простоту установки и высокую защиту, этот сенсор остается востребованным выбором в современном производстве и контроле.
