Надежная термозащита электропривода с RF9 33

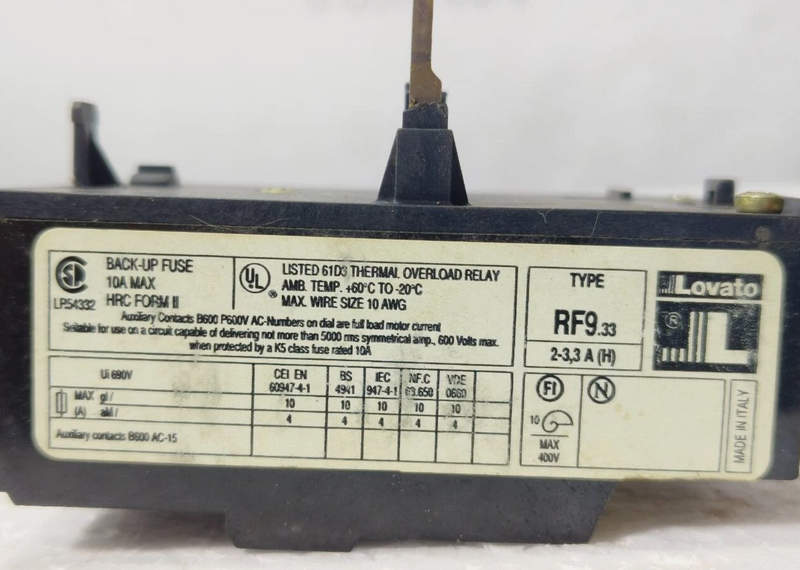

Тепловое реле Lovato RF9 33 — это элемент классической защиты электродвигателей от перегрузок, обладающий точной регулировкой и высокой чувствительностью к току. Оно применяется в составе пускателей и коммутационной аппаратуры, и играет важную роль в обеспечении безопасности и долговечности оборудования.

Технические характеристики

Тепловое реле Lovato RF9 33 относится к релейной группе на токовую нагрузку до 3,3 А, с возможностью точной регулировки уставки в пределах от 2,0 до 3,3 А. Оно спроектировано для установки на контакторы серии Lovato серии BG (например, BG09, BG12 и пр.). Основные технические параметры:

• Диапазон регулировки тока срабатывания: от 2,0 до 3,3 ампер;
• Номинальный тепловой ток (Ith): 5–6 А, в зависимости от модели контактора;
• Тип расцепления: тепловое, с биметаллическим элементом;
• Компенсация температурного дрейфа: встроена;
• Встроенные контакты сигнализации: 1 нормально замкнутый (NC), 1 нормально разомкнутый (NO);
• Механизм ручного и автоматического возврата: переключаемый;
• Монтаж: фронтальный, непосредственно на контактор или на монтажную плату с использованием адаптера;
• Температурный диапазон эксплуатации: от –20 до +60 C;
• Соответствие стандартам: IEC/EN 60947-4-1, VDE 0660, UL 508, CSA C22.2.

Такая конфигурация делает устройство универсальным для применения в распределительных шкафах и промышленных электроприводах малой и средней мощности.

Конструктивные особенности

Реле Lovato RF9 33 построено на принципе использования биметаллических пластин, которые изгибаются при нагревании током, превышающим уставку. Это отклонение вызывает срабатывание механизма расцепления, размыкающего цепь питания двигателя. Ключевые конструктивные элементы:

• Биметаллические пластины — чувствительный элемент, определяющий перегрузку по току;

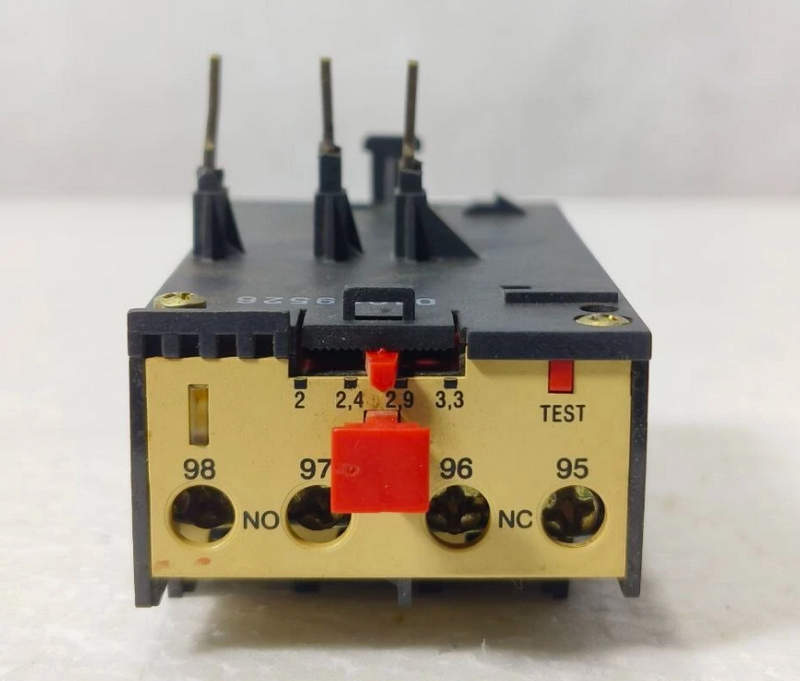

• Кнопка теста/сброса — используется для проверки работы реле и возврата в исходное состояние;
• Потенциометр регулировки тока — позволяет точно выставить требуемую уставку тока;
• Сигнальные контакты — позволяют подключать сигнализаторы, реле состояния, PLC;
• Клеммные зажимы — обеспечивают надёжное соединение с контактами контактора или внешней обвязки;
• Фиксирующий рычаг — для выбора режима сброса: ручной или автоматический.

Компактные габариты и простота установки способствуют быстрой интеграции устройства в любые шкафы управления.

Принцип работы

Принцип действия основан на тепловом эффекте: при протекании тока через нагревательные элементы, связанные с биметаллическими пластинами, последние начинают деформироваться при превышении уставленного значения. Ниже перечислена последовательность функционирования реле:

• Нормальный режим работы — ток в пределах установленного диапазона, биметаллы не изгибаются;
• Превышение уставки — при длительном превышении тока свыше 3,3 А происходит нагрев биметалла;
• Механическая деформация — биметаллическая пластина отклоняется и активирует расцепляющий механизм;
• Отключение нагрузки — размыкаются управляющие цепи, двигатель обесточивается;
• Сигнализация — срабатывают контакты NC/NO, которые можно использовать для индикации аварии;
• Возврат — ручной (по нажатию кнопки) или автоматический (если выставлен соответствующий режим).

Режимы работы и эксплуатации

Lovato RF9 33 поддерживает два основных режима эксплуатации:

• Режим ручного возврата — рекомендуется для ситуаций, где важно исключить повторный запуск без вмешательства оператора;
• Режим автоматического возврата — подходит для процессов, не требующих постоянного присутствия персонала, но требует контроля за цикличностью срабатывания.

Дополнительные особенности:

• Возможность тестирования без отключения нагрузки;
• Возможность использования в трёхфазных и однофазных сетях;
• Защита от асимметрии фаз (частично), благодаря чувствительности к перегрузкам;
• Работоспособность в условиях повышенной влажности и запылённости (при условии размещения в щите).

Области применения

Lovato RF9 33 используется в системах, где требуется защита двигателей малой и средней мощности от перегрузок. Основные области:

• Станки с ЧПУ и обрабатывающее оборудование;
• Конвейерные системы и приводы в логистике;
• Вентиляционные установки и насосные станции;
• Компрессорные агрегаты и холодильное оборудование;
• Производственные линии и автоматические узлы;
• Щиты управления и распределения — как в промышленных, так и в коммерческих зданиях.

Таким образом, тепловое реле Lovato RF9 33 — это надёжный и функциональный элемент защиты, который подходит для большинства задач, связанных с электроприводами мощностью до 1,5–2 кВт. Простота настройки, надёжность работы и совместимость с серией контакторов Lovato делают его удобным решением для промышленной автоматизации.
