Промышленная точность и повторяемость с UH38-4-C3

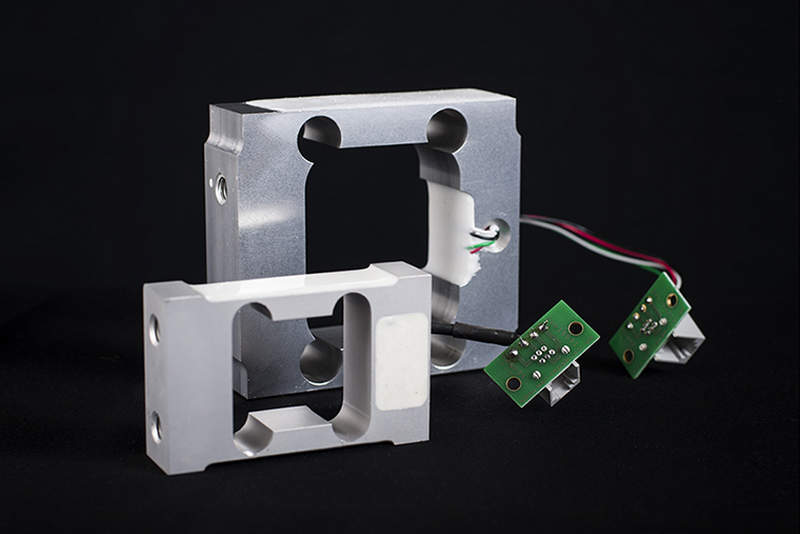

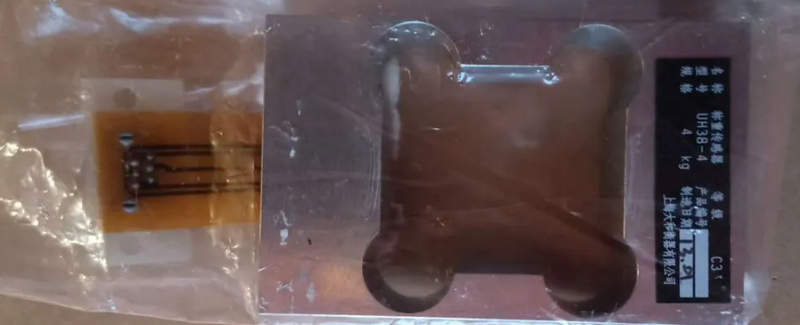

Тензометрические датчики играют ключевую роль в точных измерениях массы и усилий в промышленных системах. Среди них выделяется тензодатчик Yamato PS10805990101 UH38-4-C3 — надежное и точное решение для весоизмерительных комплексов, дозаторов, фасовочных машин, платформенных весов и автоматических линий контроля.
Основные технические характеристики
Перед переходом к конструктивным и функциональным деталям, приведем основные параметры тензодатчика Yamato PS10805990101 UH38-4-C3:
- Номинальная нагрузка: 38 кг;
- Класс точности: C3 по OIML R60;
- Выходной сигнал: 2 мВ/В (миливольт на вольт);
- Тип сигнала: аналоговый, дифференциальный;
- Рабочее напряжение возбуждения: от 5 до 15 В DC;
- Максимальное напряжение возбуждения: 18 В DC;
- Нелинейность: не более ±0,02 % от номинала;
- Гистерезис: не более ±0,02 % от номинала;
- Полнодиапазонная температурная компенсация: от –10 C до +40 C;
- Диапазон рабочих температур: от –20 C до +60 C;
- Материал корпуса: нержавеющая сталь или алюминиевый сплав (в зависимости от партии);
- Класс защиты: IP65–IP67, в зависимости от исполнения;
- Сопротивление моста: 350 Ом;
- Изоляция: не менее 5000 МОм при 50 В DC.
Конструктивные особенности
Модель UH38-4-C3 разработана как компактное и устойчивое к внешним воздействиям решение. Ниже рассмотрим ключевые детали конструкции:
- Четырехпроводная схема подключения с экранированным кабелем обеспечивает стабильную передачу сигнала и минимизацию внешних помех;
- Мембранный элемент, выполненный из высокопрочного металла, оптимизирован для устойчивости к изгибам и вибрациям;
- Заливка компаундом внутренних элементов защищает от влаги и пыли, способствуя соответствию стандарту IP67;
- Механическое крепление через резьбовые отверстия или фланцы упрощает интеграцию в конструкцию весов или дозатора;
- Штамповочные точки для калибровки — для быстрой настройки на объекте.
Такая компоновка обеспечивает долговечность даже при длительной эксплуатации в условиях производственных помещений, складов или транспортных линий.
Принцип действия тензодатчика
Функционирование тензометрического датчика основывается на эффекте изменения электрического сопротивления при деформации. Подробно этот принцип выглядит следующим образом:
- На чувствительный элемент (мембрану) наносится тензорезистивная решетка;
- При приложении силы (например, при размещении груза) происходит деформация корпуса и тензорезисторов;
- Сопротивление тензорезисторов изменяется, вызывая изменение выходного напряжения на мостовой схеме;
- Дифференциальный сигнал усиливается и передается на электронный блок весов, где происходит преобразование в массу.
Применение моста Уитстона позволяет точно фиксировать малейшие изменения деформации, обеспечивая высокую точность измерений.
Режимы работы и взаимодействие с системой
Тензодатчик Yamato PS10805990101 UH38-4-C3 может работать в составе следующих систем:
- Автономный режим, при подключении к индикатору или измерительному контроллеру;
- Интеграция с ПЛК (программируемыми логическими контроллерами) через аналоговые входы с последующей цифровой обработкой;
- Работа в многоканальных системах (до 4 тензодатчиков параллельно) для обеспечения устойчивости платформенных весов;
- Калибровочный режим, при настройке с эталонными грузами или имитаторами сигнала.
- Обработка может быть реализована как в аналоговом виде, так и с применением АЦП для цифровых систем.
Области применения
Благодаря сочетанию точности, компактности и надежности, тензодатчик UH38-4-C3 широко применяется в следующих отраслях:
- Автоматизированные фасовочные линии, где требуется высокая точность при малых весах (20–50 кг);
- Настольные весы, лабораторные или торговые модели, требующие повторяемости и чувствительности;
- Контроль дозировки в технологических линиях (например, для порошков или гранулятов);
- Пищевые и фармацевтические производства, где важна защита IP67 и инертность корпуса;
- Сортировочные и упаковочные машины, где используется масса как критерий отбора;
- Непрерывные весоизмерительные системы на конвейерах.
Таким образом, тензодатчик Yamato PS10805990101 UH38-4-C3 — надежный инструмент для точного измерения массы в автоматизированных системах. Высокая точность, стабильность, защита от внешних факторов и удобство монтажа делают его востребованным выбором в различных отраслях промышленности. Благодаря поддержке от компании «Олниса» внедрение решения происходит быстро и без лишних затрат на поиск оборудования и логистику.
