Надежное подключение полевых датчиков с Pepperl+Fuchs HIDTB08

В сфере промышленной автоматизации терминальные панели играют ключевую роль, обеспечивая интерфейс между интеллектуальными компонентами системы и внешними линиями ввода/вывода. Одним из таких узлов является модель HIDTB08-YC3-RRB-KS-CC-AI16 от компании Pepperl+Fuchs — устройство, которое разработано для работы в составе интерфейсных систем intrinsically safe (искробезопасных) зон.

Назначение и область применения

Терминальная панель HIDTB08-YC3-RRB-KS-CC-AI16 предназначена для:

• организации безопасной коммутации аналоговых сигналов с датчиков и исполнительных устройств;
• подключения 16 искробезопасных каналов аналогового ввода (AI) через барьеры;
• применения в распределённых системах ввода/вывода на опасных производственных объектах.
• Чаще всего подобные устройства используются:
• на химических предприятиях;
• в нефтегазовой отрасли;
• на объектах переработки;
• в производственных зонах с классификацией по ATEX/IECEx.

Технические характеристики

Панель HIDTB08-YC3-RRB-KS-CC-AI16 характеризуется следующими ключевыми параметрами:

• Количество каналов: 16;
• Тип каналов: аналоговый вход (AI);

• Тип подключения: через многоканальные интерфейсные барьеры (например, серии HiC);
• Тип сигнала: 4–20 мА;
• Тип защиты: искробезопасность (Ex i), соответствует требованиям зон 1 и 2;
• Разъёмы: специализированный коннектор YC3 на входной стороне (полевые соединения) и KS/CC на стороне контроллера;
• Сопряжение с системами управления: поддержка протоколов HART и аналоговых интерфейсов;
• Температурный диапазон эксплуатации: от –20 до +60 C;
• Исполнение: модульная конструкция с возможностью крепления на DIN-рейку;
• Материал корпуса: огнестойкий, антистатический полимер;
• Степень защиты: IP20 (для монтажа внутри шкафов);
• Цветовая маркировка каналов: стандарт IEC/EN 60079.

Конструкция и принцип построения

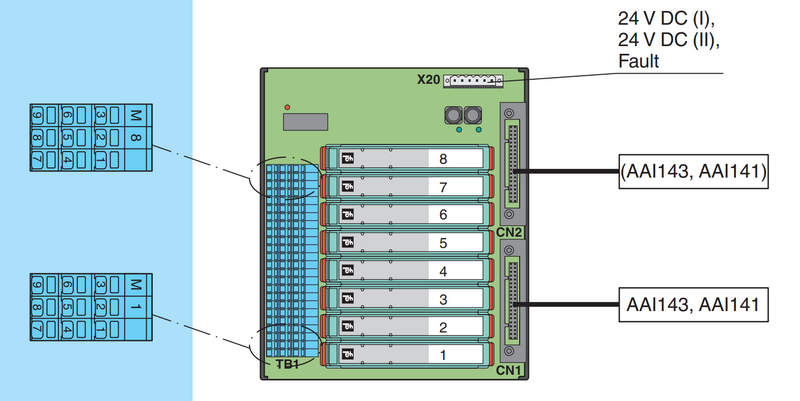

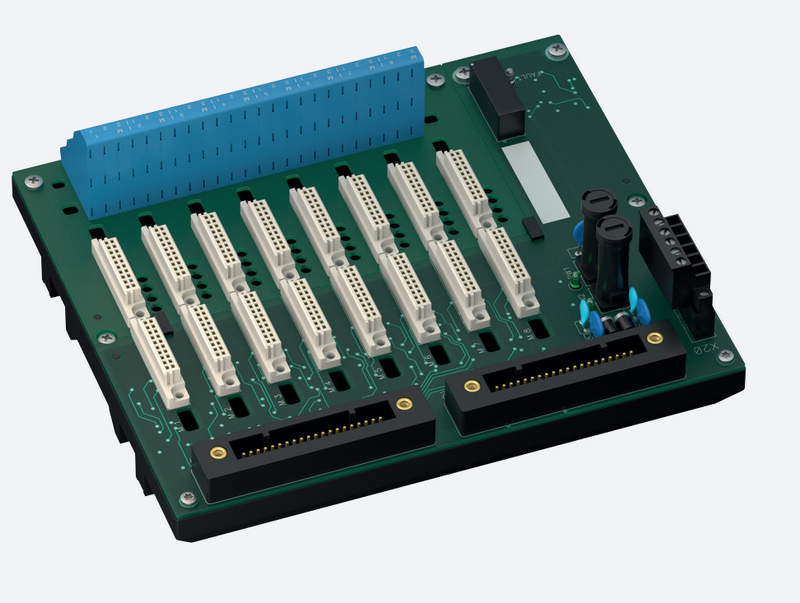

Устройство представляет собой компактную модульную панель с многоконтактными коннекторами и пронумерованными клеммами. Основные конструктивные элементы:

• Базовая плата с направляющими для установки барьеров;
• Входные клеммы для подключения полевых приборов через разъём YC3;
• Выходные клеммы/разъёмы (KS и CC) — подключение к контроллеру или системе автоматизации;
• Светодиодные индикаторы состояния каналов (опционально);
• Встроенные предохранители или токовые ограничители для каждой линии (в зависимости от исполнения).

Принцип работы заключается в следующем: аналоговый сигнал от датчика поступает на вход панели, где проходит через искробезопасный барьер, затем направляется на контроллер по выходным цепям. За счёт изоляции, встроенной в барьер, исключается возможность переноса искры в опасную зону.

Режимы работы и функциональность

Терминальная панель работает в следующих режимах:

• Нормальный режим (эксплуатационный) — все каналы активны, передают сигнал 4–20 мА от полевых датчиков на контроллер;
• Диагностический режим — при использовании барьеров с HART-поддержкой возможна передача дополнительных диагностических данных;
• Резервный режим — некоторые исполнения панели допускают подключение резервных источников питания или резервных каналов;
• Аварийный режим — при возникновении обрыва, короткого замыкания или выхода сигнала за пределы допустимого диапазона включаются соответствующие индикаторы, сигнал передаётся в систему управления.

Важно отметить, что сама панель не содержит активных элементов обработки сигнала — её роль заключается в безопасной коммутации и интеграции полевой сигнализации в систему управления.

Электромонтаж и эксплуатационные требования

Ниже перечислены основные особенности монтажа и эксплуатации панели HIDTB08-YC3-RRB-KS-CC-AI16:

• Монтаж осуществляется на стандартную DIN-рейку 35 мм внутри шкафа управления;
• Обязателен контроль за допустимым сечением проводов, соответствующим токовой нагрузке;
• Рекомендуется экранированная витая пара для минимизации помех при передаче аналогового сигнала;
• Нельзя прокладывать силовые и сигнальные кабели в одном лотке — возможны наводки;
• Заземление выполняется через соответствующий вывод панели (если предусмотрен);
• Не допускается эксплуатация вне рекомендованного температурного диапазона;
• Перед включением необходимо убедиться в соответствии питающих напряжений и правильности схемы коммутации.

Преимущества и особенности применения

Использование HIDTB08-YC3-RRB-KS-CC-AI16 даёт следующие преимущества:

• высокая плотность каналов (16 AI на одном модуле);
• готовое решение для искробезопасных систем;
• минимизация монтажных ошибок за счёт стандартизированных разъёмов;
• совместимость с широким спектром барьеров Pepperl+Fuchs;
• экономия пространства в шкафу благодаря компактному исполнению;
• простой сервис и замена без перекоммутации проводов;
• надёжная работа в тяжёлых производственных условиях.

Таким образом, терминальная панель HIDTB08-YC3-RRB-KS-CC-AI16 — это специализированное устройство для безопасной и надёжной коммутации аналоговых сигналов в системах с повышенными требованиями к искрозащите. Продуманная конструкция, совместимость с барьерами Pepperl+Fuchs и стандартизированный интерфейс делают данную модель удобным элементом любой автоматизированной системы в опасных зонах.
