Оптимизация тепловых процессов с West 6100+ (артикул 2110002)

Современные промышленные процессы предъявляют всё более жёсткие требования к точности и стабильности регулирования температуры. Цифровой термоконтроллер West 6100+ с артикулом 2110002 — представитель популярной линейки PLUS Series от West Control Solutions — отвечает этим требованиям за счёт надёжной схемотехники, гибкой настройки и высокой адаптивности под различные задачи.

Основные технические характеристики

Термоконтроллер West 6100+ сочетает в себе компактные размеры с широким набором функций. В основе устройства лежит микропроцессорное управление, обеспечивающее высокую точность и устойчивость регулирования. Ниже приведены основные параметры:

• Габаритный размер: 1/16 DIN (48 × 48 мм), глубина — около 110 мм;
• Питание: 100–240 В AC, 50/60 Гц;

• Тип дисплея: двойной четырёхразрядный светодиодный дисплей (PV/SV), красный и зелёный цвет соответственно;
• Диапазон измерения температуры: для термопар: от –200 до +1800 C (в зависимости от типа); для термосопротивлений Pt100: от –200 до +850 C;
• Разрешающая способность АЦП: 14 бит;
• Точность измерения: ±0,25% от диапазона;
• Выходы управления: релейный (SPST-NO), логический (SSR), аналоговый (опция);
• Типы датчиков: термопары (K, J, T, R, S и др.); Pt100; линейные входы (мА, Вольты);
• Выход тревоги: до 2 выходов, программируемых на срабатывание по верхнему/нижнему пределу, отклонению и др.;
• Интерфейс связи: RS-485 Modbus RTU (опционально);
• Степень защиты: IP66 по передней панели; IP20 по задней части.

Конструктивные особенности и эргономика

Модель 6100+ ориентирована на промышленное использование в условиях ограниченного пространства и предполагает быструю установку на панель. Конструкция контроллера обеспечивает удобство монтажа и подключения, а также высокую степень пыле- и влагозащиты спереди. Основные конструктивные особенности:

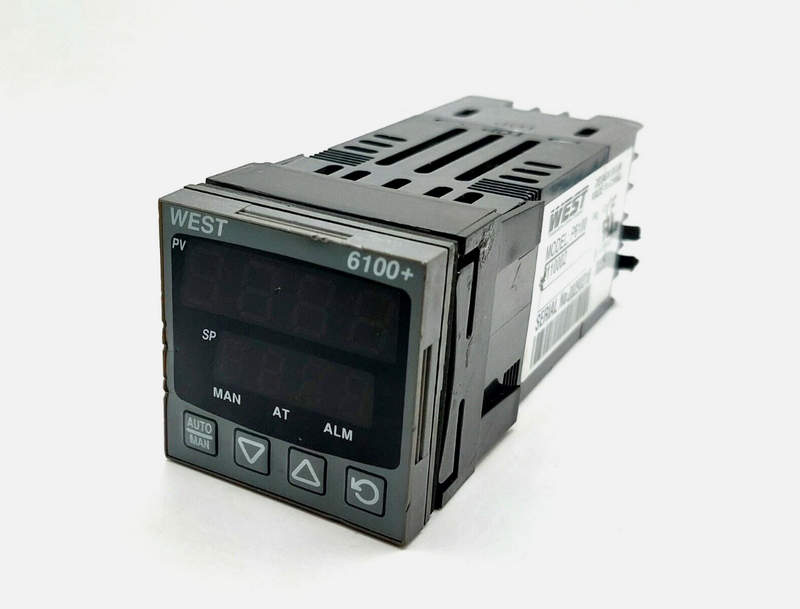

• Лицевая панель оснащена герметичной мембранной клавиатурой и двумя яркими дисплеями: верхний отображает текущее значение (PV), нижний — заданное значение (SV);

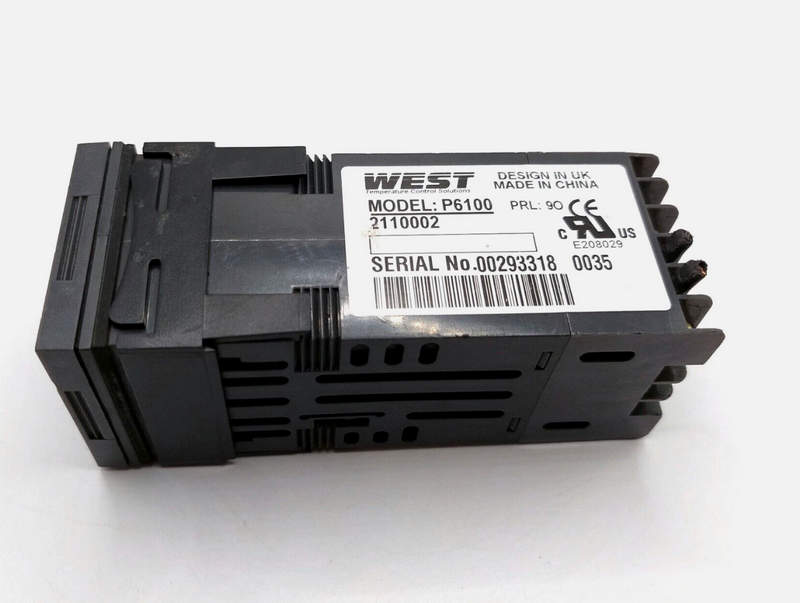

• Разъёмы подключения: винтовые, с чёткой маркировкой, обеспечивающие надёжный контакт;
• Корпус выполнен из термостойкого пластика, устойчивого к вибрациям и повышенным температурам;
• Модули опций (выходы, интерфейс связи) могут быть заменены или добавлены в процессе конфигурации под задачу.

Режимы и принципы работы

Термоконтроллер West 6100+ может функционировать как в простом релейном режиме, так и в более сложных схемах регулирования с использованием ПИД-алгоритма. Такой подход позволяет адаптировать поведение устройства под конкретные инерционные или быстроменяющиеся объекты управления. Контроллер поддерживает следующие режимы:

• ON/OFF (дискретный) — подходит для простых применений, когда допускается гистерезис;
• ПИД-регулирование (пропорционально-интегрально-дифференциальное) — обеспечивает точное поддержание температуры с минимальным перерегулированием;
• ПИД с автотюнингом — встроенная функция автоматического подбора коэффициентов пропорциональности, интегрирования и дифференцирования;
• Ramp/Soak (профиль нагрева/остывания) — позволяет реализовать сложные температурные сценарии с удержанием и переходами между уровнями;
• Аварийные режимы — контроллер автоматически включает индикацию ошибок при обрыве датчика, выходе за пределы диапазона или внутренней неисправности.

Настройка и интерфейс управления

Настройка устройства производится с помощью кнопок на лицевой панели. Несмотря на компактность, меню контроллера логично организовано и включает следующие уровни:

• Операторский уровень — установка температуры, включение/отключение выходов;
• Конфигурационный уровень — выбор типа датчика, диапазона, режима работы;
• Расширенный уровень — настройка ПИД-параметров, выходов тревоги, задержек включения и гистерезиса;
• Коммуникационный уровень (при наличии RS-485) — задание параметров адреса, скорости, формата Modbus RTU.

Дополнительно возможно использование конфигурационного ПО с ПК для ускоренной настройки при больших объёмах производства.

Области применения

Благодаря универсальности и компактности, West 6100+ применяется в широком спектре отраслей:

• Пищевая промышленность: управление нагревателями в печах, инкубаторах, коптильных камерах;
• Пластмассовое производство: контроль температуры форсунок, зон экструзии;
• Химическая и фармацевтическая отрасли: поддержание температур реакторов, сушилок, стерилизаторов;
• Теплотехника: регулирование температуры теплоносителя, вентиляции, водогрейных котлов;
• Лабораторные установки: контроль условий термостатирования, климатических камер;
• Промышленные шкафы: использование в составе щитов автоматики, где требуется надёжный терморегулятор с компактными габаритами.

В целом, West 6100+ — это продуманный и надёжный термоконтроллер, способный закрыть широкий круг задач по регулированию температуры. Он подходит как для локальных, так и для интегрированных решений в рамках сложной автоматизированной системы. Сочетание гибкости, точности и компактности делает его востребованным как в промышленности, так и в лабораторной практике.
