Надёжный контроль температуры CIP/SIP-процессов с TMR35

В промышленной автоматизации контроль температуры занимает одно из ключевых мест. Надёжный термометр, способный функционировать в суровых условиях, обеспечивает не только безопасность процессов, но и экономическую эффективность производства. В числе проверенных решений — температурный преобразователь Endress+Hauser TMR35-A11ADBAB1AAA. Этот прибор сочетает в себе точность, компактность и модульность, обеспечивая гибкость применения в широком спектре задач.

Конструктивные особенности устройства

Перед тем как перейти к техническим характеристикам и режимам работы, рассмотрим конструкцию термометра. Она занимает важную роль в его универсальности и долговечности.

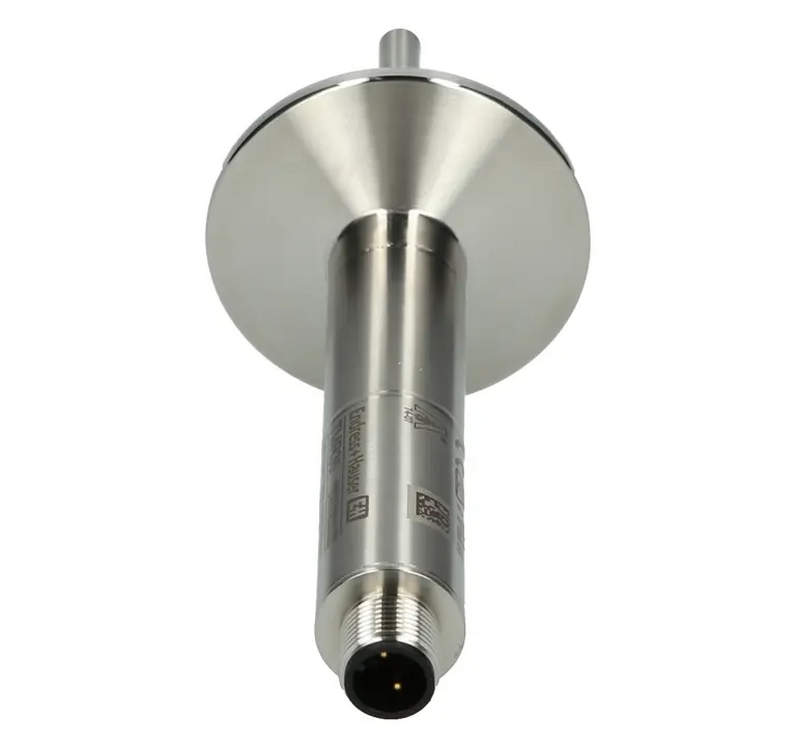

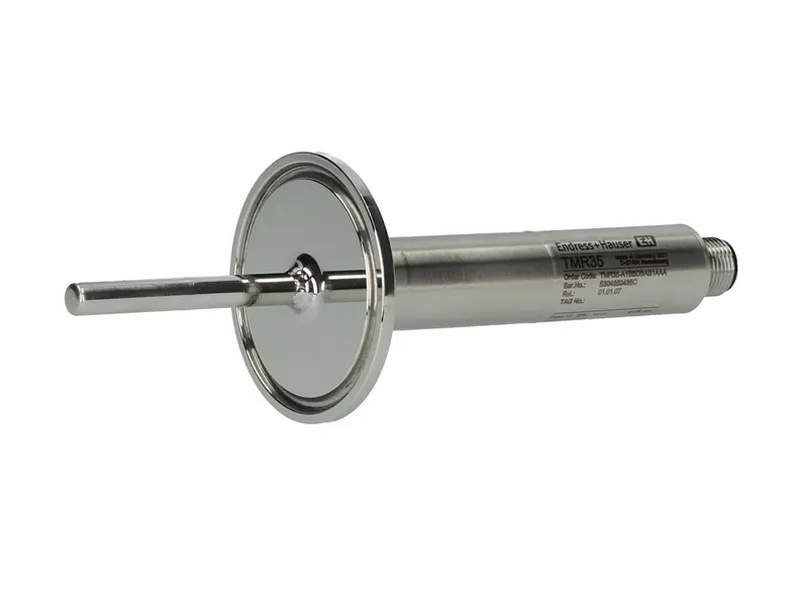

• Конструктивно модель TMR35-A11ADBAB1AAA представляет собой температурный датчик с компактным корпусом и встроенным преобразователем сигнала. Основные элементы конструкции:
• Головка корпуса — выполнена из прочного металла, обеспечивает герметичность соединений и устойчивость к механическим повреждениям;
• Защитная гильза — обеспечивает надёжную изоляцию чувствительного элемента от агрессивной среды, изготавливается из нержавеющей стали;
• Измерительный элемент — сопротивление Pt100 класса A, что гарантирует высокую точность;
• Интегрированный преобразователь — установлен внутри корпуса, преобразует аналоговый сигнал в стандарт 4–20 мА, устойчив к помехам;
• Электрическое подключение — осуществляется через разъём (чаще всего M12x1) или клеммную коробку в головке, в зависимости от варианта исполнения.

Такая конструкция позволяет устанавливать термометр даже в ограниченных по размеру зонах и обеспечивает устойчивую работу при вибрациях и высоких температурах.

Технические характеристики

Для более точного понимания возможностей термометра приведём развернутый перечень его основных характеристик:

• Тип измерения: сопротивление платинового термодатчика (RTD);
• Измерительный элемент: Pt100, двухпроводное или трёхпроводное подключение;
• Класс точности: A по IEC 60751;
• Диапазон измерения температуры: от –50 до +200 C (в стандартной конфигурации); при использовании специальных гильз возможна работа до +300 C;

• Погрешность измерения: ≤ ±0,15 C + 0,002 × |t|, где t — измеряемая температура;
• Время отклика (t90): от 3 до 15 секунд, в зависимости от длины и диаметра чувствительного элемента;
• Выходной сигнал: 4–20 мА (двухпроводной токовый сигнал);
• Питание: 10,5–35 В DC;
• Электрическое подключение: разъём M12x1 или клеммы в головке;
• Уровень защиты: IP67 (для моделей с герметичным разъёмом);
• Устойчивость к вибрации: до 3 g в диапазоне 10–500 Гц;
• Материал зонда: нержавеющая сталь 316L (1.4404);
• Диаметр зонда: 6 мм;
• Длина погружения: от 50 до 150 мм (варианты исполнения);
• Температура окружающей среды: –40...+85 C.

Принцип действия и функциональная схема

Принцип работы прибора основан на зависимости сопротивления платинового термосопротивления от температуры. Сопротивление Pt100 увеличивается с ростом температуры, что позволяет точно интерпретировать изменения в температуре процесса. Ниже перечислена последовательность работы устройства:

• Чувствительный элемент (Pt100) фиксирует температуру среды и меняет сопротивление;
• Интегрированный преобразователь считывает это сопротивление и переводит его в унифицированный аналоговый сигнал 4–20 мА;
• Выходной токовый сигнал передаётся на ПЛК, контроллер или регистрирующее устройство;
• Дополнительные функции (в зависимости от исполнения) могут включать калибровку, диагностику и настройку через HART-протокол.

Таким образом, термометр TMR35-A11ADBAB1AAA не просто измеряет температуру, а является полноценным элементом интеллектуального управления процессом.

Режимы эксплуатации и установки

Для корректной и надёжной эксплуатации термометр должен быть правильно смонтирован. Ниже приведены основные режимы и правила установки:

• Монтаж в трубопроводы или ёмкости с использованием стандартных гильз, резьбовых соединений (например, G1⁄2, G1⁄4);
• Горизонтальное или вертикальное расположение — в зависимости от требований к скорости отклика и тепловому воздействию;
• Работа в условиях вибрации и высоких температур — допускается установка в насосные узлы, бойлеры, печи;
• Местный контроль температуры — возможна установка прибора с аналоговой шкалой или цифровым дисплеем (опционально);
• Системы с повышенными требованиями к гигиене — доступны варианты с гигиеническими фитингами (Tri-Clamp, Varivent и т.д.).

Области применения

Компактный форм-фактор, высокая точность и помехоустойчивость делают термометр TMR35-A11ADBAB1AAA универсальным. Он может быть использован в самых разных сферах:

• Пищевая и фармацевтическая промышленность: контроль температуры в резервуарах, трубопроводах, CIP-системах;
• Машиностроение и металлургия: мониторинг температуры подшипников, теплообменников, редукторов;
• Энергетика и ЖКХ: контроль в системах отопления, водоснабжения, котельных установках;
• Химическая промышленность: процессы дозирования, ректификации, смешивания;
• Автоматизированные производственные линии: контроль температуры продукции, сырья, среды;
• HVAC и вентиляционные системы: регулирование температуры воздуха и жидкостей.

Преимущества модели

Модель TMR35-A11ADBAB1AAA обладает рядом весомых достоинств. Ниже перечислены ключевые из них:

• Компактные размеры — позволяют устанавливать датчик в ограниченном пространстве;
• Встроенный преобразователь — упрощает подключение, снижает количество кабелей;
• Широкий диапазон температур — подходит как для охлаждающих систем, так и для нагревательных процессов;
• Высокая точность и быстрый отклик — повышают стабильность технологических процессов;
• Надёжность и устойчивость к вибрациям — допускается монтаж в динамически нагруженных узлах;
• Герметичность и защита IP67 — обеспечивает надёжную работу во влажной и пыльной среде;
• Совместимость с промышленными интерфейсами — упрощает интеграцию в существующую инфраструктуру.

Таким образом, Endress+Hauser TMR35-A11ADBAB1AAA — это надёжный, точный и гибкий термометр, идеально подходящий для широкого спектра промышленных применений. Он объединяет в себе компактность, высокую точность, надёжную защиту от внешних воздействий и простоту установки. Благодаря встроенному преобразователю и разнообразным опциям подключения, устройство легко встраивается в современные системы автоматизации. Выбор этого термометра — это выбор в пользу качества, стабильности и технологического совершенства.
