Мультиметр Fluke 15B: функциональность и точность при работе с электрическими цепями
Цифровые мультиметры Fluke 15B относятся к переносным электроизмерительным приборам общего назначения, применяемым для диагностики низковольтных и силовых электрических цепей. Конструкция объединяет функции вольтметра, амперметра и омметра, а также режимы проверки диодов, целостности цепи и измерения емкости. Цифровое представление результата уменьшает вероятность ошибки считывания и позволяет контролировать параметры оборудования непосредственно на объекте. Прибор рассчитан на работу с постоянными и переменными сигналами в лабораторных, сервисных и промышленных условиях.
Технические характеристики
Основные измерительные возможности Fluke 15B определяются диапазонами, разрешением и погрешностью. Ключевые параметры прибора следующие:
- измерение постоянного напряжения выполняется в диапазоне до 1000 В, базовая погрешность составляет порядка ±0,5 % от показания с учетом младших разрядов,
- измерение переменного напряжения выполняется до 1000 В, типичная погрешность находится примерно в пределах ±1,0–1,5 %,
- измерение постоянного тока осуществляется от микроамперного диапазона до 10 А,
- измерение переменного тока доступно до 10 А с использованием соответствующего входного гнезда,
- сопротивление измеряется от долей ома до десятков мегом, предельный диапазон достигает приблизительно 40 МОм,
- емкость конденсаторов измеряется от нанофарадных значений до сотен или тысяч микрофарад,
- разрядность цифрового индикатора соответствует многотысячному отсчету и позволяет видеть небольшие изменения измеряемой величины,
- питание выполняется от автономных элементов, поэтому внешний источник при измерении не требуется.
Принципы и режимы работы
Работа мультиметра основана на преобразовании входного электрического сигнала в форму, пригодную для аналого-цифровой обработки. Измеряемая величина поступает на входную цепь, где масштабируется делителем напряжения, шунтом или преобразующим каскадом, после чего АЦП формирует цифровой код. Электронная схема преобразует код в значение на дисплее. При смене функции конфигурация входного тракта изменяется. Основные режимы работы включают следующие операции:
- режим DC V предназначен для контроля постоянного напряжения источников питания, аккумуляторов и цепей управления,
- режим AC V используется для измерения переменного напряжения в сетях и на выходах электротехнических устройств,
- режим DC A позволяет измерять постоянный ток при последовательном включении мультиметра в цепь,
- режим AC A применяется для измерения переменного тока в допустимых пределах,
- режим используется для контроля сопротивления резисторов, обмоток и проводников при снятом внешнем напряжении,
- режим прозвонки формирует звуковой сигнал при малом сопротивлении между щупами,
- режим проверки диодов позволяет определить прямое падение напряжения на полупроводниковом переходе,
- режим измерения емкости предназначен для контроля конденсаторов после их разряда и отключения от активной схемы.
Особенности конструкции

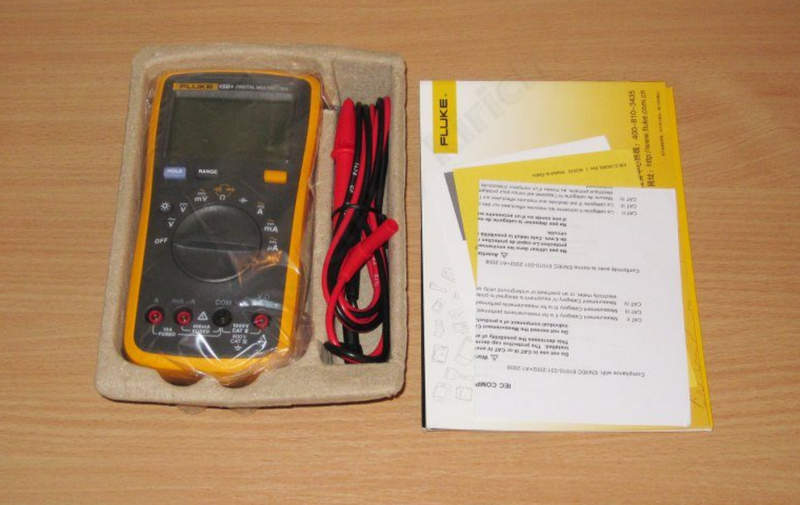

Корпус Fluke 15B выполнен как переносной прибор с жидкокристаллическим дисплеем, поворотным переключателем режимов и отдельными входными разъемами для щупов. Внутри расположены защитные элементы, резистивные делители, токовые шунты, предохранители и электронный измерительный тракт. Для токовых диапазонов предусмотрен отдельный высокотоковый вход, поскольку ток проходит через внутренний шунт. Напряжение и сопротивление измеряются через универсальный вход, где сигнал ограничивается и масштабируется до уровня, допустимого для АЦП. Переключатель задает конфигурацию тракта, а дисплей показывает числовой результат, единицы измерения, полярность и служебные символы. Форма корпуса рассчитана на удержание одной рукой и размещение на рабочей поверхности. Дополнительным условием корректной эксплуатации является соблюдение схемы подключения. Перед измерением тока щуп переставляют в соответствующее гнездо, а при измерении сопротивления цепь обесточивают. Это снижает риски перегрузки входа и повреждения предохранителя прибора.
Области применения
Функциональность мультиметра позволяет использовать его для контроля и поиска неисправностей. Наиболее типичные задачи следующие:
- проверка напряжения в однофазных и низковольтных цепях,
- контроль выходов блоков питания, преобразователей и источников постоянного тока,
- измерение сопротивления нагревателей, катушек, резисторов и линий,
- проверка целостности кабелей, предохранителей, клемм и контактных групп,
- контроль диодов и отдельных полупроводниковых переходов,
- измерение токовой нагрузки при последовательном подключении прибора,
- проверка емкости конденсаторов в обслуживаемой аппаратуре,
- диагностика электрических шкафов, панелей автоматики и лабораторных стендов.
Преимущества эксплуатации
Практическая ценность Fluke 15B определяется сочетанием нескольких функций в одном корпусе. Основные достоинства следующие:
- универсальность при работе с напряжением, током, сопротивлением, емкостью и полупроводниковыми элементами,
- наглядное цифровое отображение результатов без интерпретации стрелочной шкалы,
- автономное питание и возможность применения вне стационарного рабочего места,
- компактные размеры для повседневных измерительных операций,
- разделение входов по функциям, повышающее предсказуемость подключения,
- защитное исполнение входных цепей для штатных электротехнических измерений,
- пригодность для регулярной диагностики оборудования и контроля электрических цепей.
Таким образом, цифровые мультиметры Fluke 15B объединяют операции измерения напряжения, тока, сопротивления, емкости, проверки диодов и целостности цепей. Широкие диапазоны, цифровая индикация и переносное исполнение делают модель применимой при обслуживании электротехнического и промышленного оборудования. Компания «Олниса» осуществляет поставку цифровых мультиметров Fluke 15B и другой промышленной измерительной техники. «Олниса» выступает как поставщик промышленного оборудования и передает заказчику продукцию в рамках согласованной поставки.
