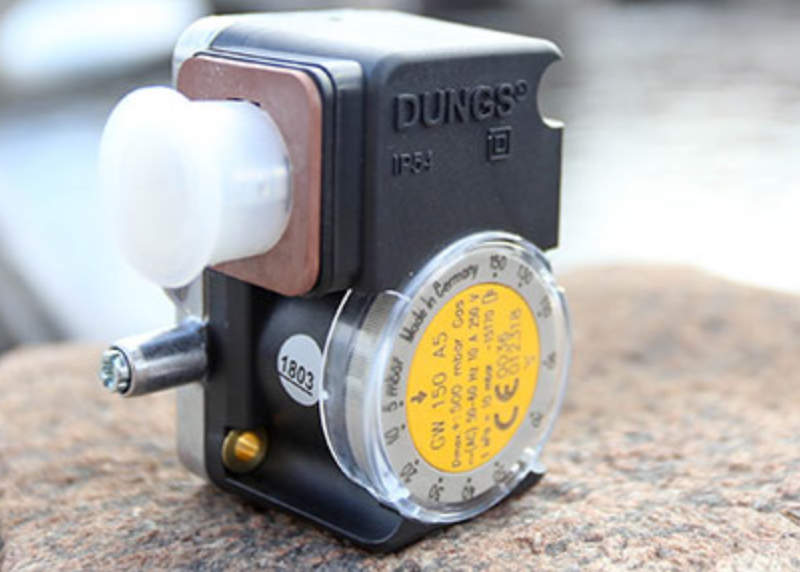

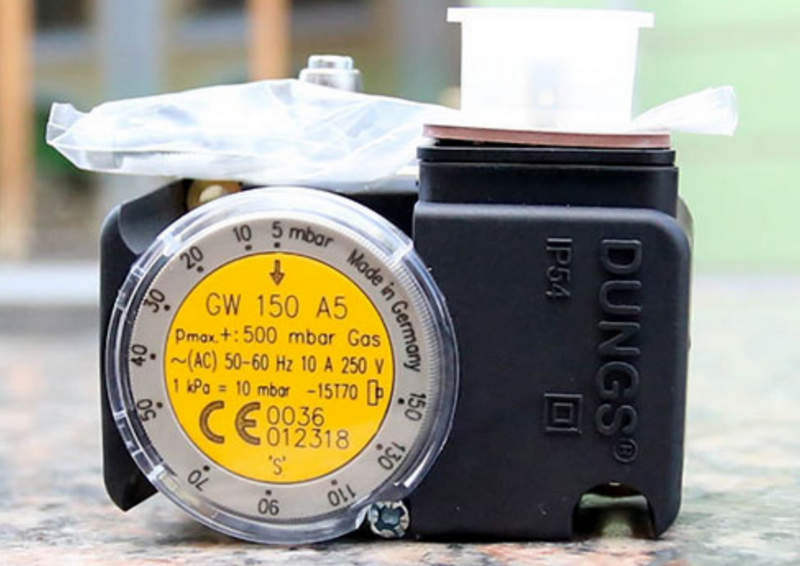

Датчик-реле давления Dungs GW: стабильная работа газового оборудования

Датчики-реле давления серии Dungs GW применяются в газовых, воздушных и комбинированных технологических системах, где требуется дискретный контроль заданного давления. Устройство преобразует механическое воздействие среды на чувствительный элемент в переключение электрического контакта. Благодаря этому реле используется в цепях блокировки, разрешения запуска, аварийного отключения и контроля наличия давления. Серия включает исполнения с различными диапазонами настройки, типами присоединения и допустимыми условиями эксплуатации.

Технические характеристики

Рабочие параметры Dungs GW зависят от конкретного исполнения, поэтому при анализе серии учитывают диапазон уставки, максимальное давление среды, электрическую нагрузку контактов и температуру. Основные технические параметры можно представить следующим образом:

• диапазон настройки давления в различных модификациях — примерно от 0,4 до 500 мбар,
• для отдельных исполнений верхняя граница регулирования может достигать 1000 мбар,
• дифференциал переключения обычно составляет от нескольких десятых до нескольких мбар и возрастает с увеличением диапазона уставки,
• контролируемая среда — воздух, природный газ, сжиженный газ в газовой фазе и совместимые нейтральные газы,
• рабочая температура для распространённых исполнений находится ориентировочно в пределах от −15 до +70 C,
• электрический контакт выполнен по перекидной схеме и переключается при достижении установленного порога,
• номинальное напряжение коммутируемой цепи может составлять до 250 В переменного тока,
• степень защиты корпуса у типовых версий соответствует уровню порядка IP54,
• присоединение к линии давления выполняется через резьбовой штуцер или предусмотренное присоединительное отверстие,
• настройка уставки производится механическим регулятором со шкалой.

Принцип действия

Работа датчика-реле основана на равновесии усилия от давления и усилия настроечной пружины. Среда поступает в измерительную камеру и воздействует на мембрану. При изменении давления мембрана перемещается, передавая усилие на механизм переключения. Когда параметр достигает установленной точки, микропереключатель меняет состояние контактов. При обратном изменении давления контакт возвращается в исходное положение с определённым дифференциалом. Такой гистерезис предотвращает повторные переключения при небольших колебаниях около уставки. Реле действует устойчиво. Основные режимы работы устройства следующие:

• контроль минимального давления с переключением после падения параметра ниже заданного значения,
• контроль максимального давления с переключением после превышения установленного порога,
• разрешающий режим, когда сигнал подтверждает наличие требуемого давления перед включением оборудования,
• аварийный режим, при котором изменение контакта используется для остановки или блокировки технологической цепи,
• контроль перепада в схемах с соответствующими исполнениями и двумя точками подключения давления.

Особенности конструкции

Корпус Dungs GW содержит измерительную камеру, гибкую мембрану, пружинный узел, регулировочный механизм и электрический микропереключатель. Мембрана воспринимает давление без передачи среды в электрическую часть, разделяя пневматическую и контактную зоны. Настроечная пружина создаёт противодействующее усилие, а положение регулятора определяет порог срабатывания. Перекидной контакт обычно имеет общий вывод, нормально замкнутую и нормально разомкнутую цепь, поэтому устройство может формировать разные логические состояния. Для подключения проводников предусмотрена клеммная часть под защитной крышкой. В конструкцию входят уплотнения, штуцеры и элементы фиксации, рассчитанные на работу с газовыми средами. Компактный корпус позволяет размещать реле в газовых мультиблоках, горелочных установках и шкафах автоматики.

Области применения

Dungs GW используют в системах, где необходим подтверждённый контроль давления газа или воздуха. Типовые области эксплуатации включают:

• котельные установки с автоматизированным контролем подачи топлива,
• газовые рампы и узлы регулирования давления,
• вентиляционные и воздушные тракты горелочных устройств,
• системы контроля максимального давления после регулирующей ступени,
• цепи безопасности с дискретным сигналом о выходе давления за установленный предел.

Таким образом, датчик-реле давления Dungs GW представляет собой электромеханическое устройство для контроля заданного уровня давления в газовых и воздушных системах. Мембранный чувствительный элемент, пружинная настройка и перекидной микроконтакт образуют функционально надёжную схему для сигнализации, блокировки и контроля технологических условий. Разнообразие диапазонов позволяет использовать серию при разных уровнях давления, при этом точные пределы настройки и электрические характеристики определяются модификацией. Компания «Олниса» осуществляет поставку промышленного оборудования, включая датчики-реле давления Dungs GW. Поставка продукции ориентирована на предприятия, эксплуатирующие системы газовой автоматики, теплотехнические установки и производственное оборудование. «Олниса» поставляет оборудование Dungs для применения в инженерных и промышленных системах различного назначения.
