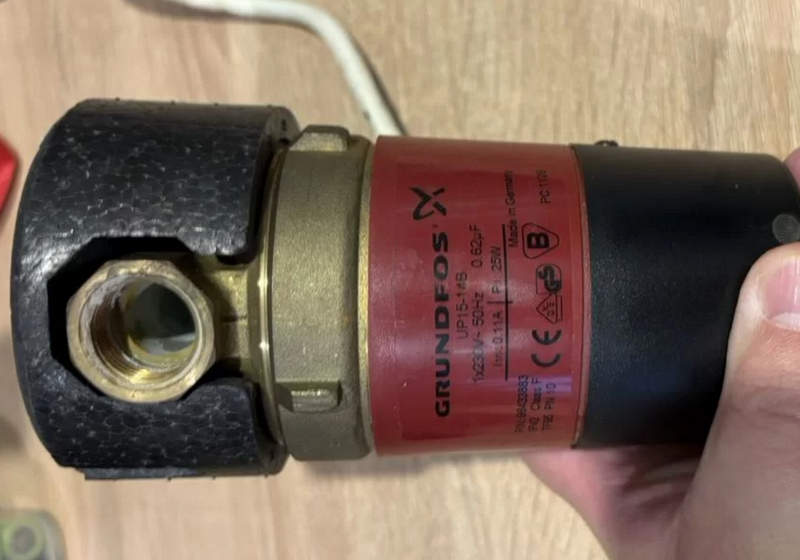

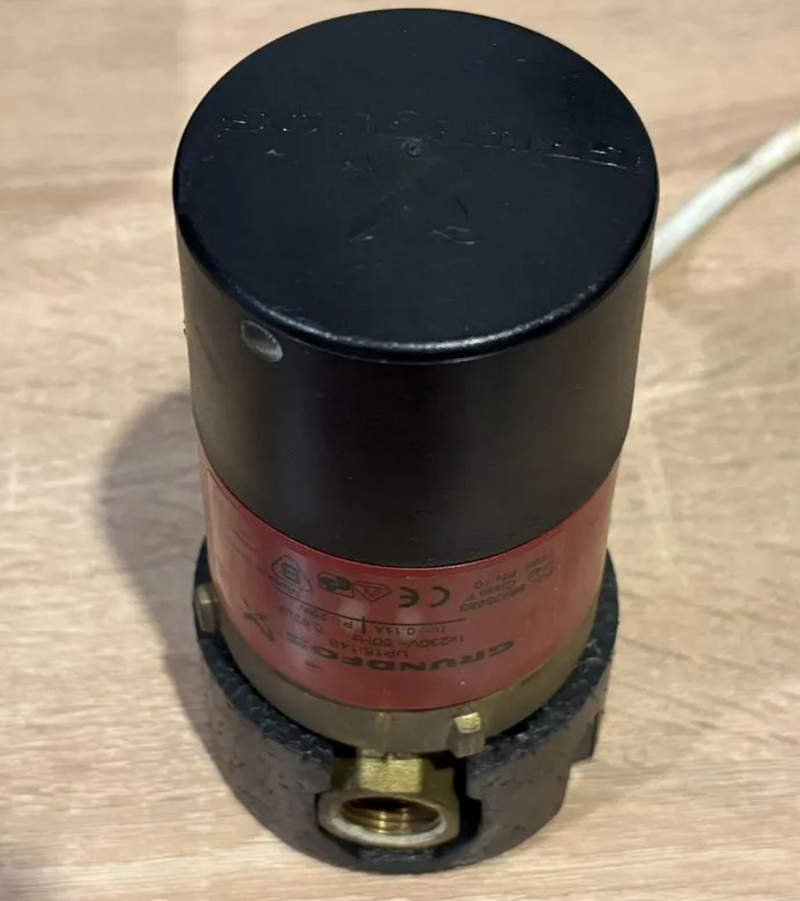

Циркуляционный насос Grundfos UP 15-14 B: сочетание компактности и эффективности

Циркуляционный насос Grundfos UP15-14B относится к компактному оборудованию для постоянного движения воды в замкнутых трубопроводных контурах. Модель применяется прежде всего в системах рециркуляции горячего водоснабжения, где требуется сократить время ожидания нагретой воды в точках водоразбора и поддерживать стабильную температуру магистрали. Небольшие гидравлические параметры соответствуют задачам локальных бытовых и малых инженерных сетей.

Технические характеристики

Основные параметры Grundfos UP15-14B определяют производительность, электрическую нагрузку и допустимые условия эксплуатации. Для данного класса насоса характерны следующие рабочие значения:

• частота питающей сети — 50 Гц,
• монтажная длина корпуса — около 80 мм,
• максимальное рабочее давление системы — до 10 бар,
• класс изоляции обмоток — F,
• потребляемая электрическая мощность — приблизительно 25 Вт в зависимости от исполнения,
• частота вращения ротора — порядка 2500–2800 об/мин,
• масса агрегата — менее 2 кг.

Принцип работы

Основные стадии рабочего цикла можно представить следующим образом:

• подача напряжения 230 В на обмотку электродвигателя и создание вращающего магнитного поля,
• разгон ротора и рабочего колеса до рабочей частоты вращения,
• поступление воды к центру крыльчатки через всасывающий канал,
• преобразование части скорости потока в статическое давление,
• вывод воды через напорный канал в рециркуляционную магистраль,
• непрерывное повторение цикла при наличии питания и заполненного трубопровода.

Особенности конструкции

Grundfos UP15-14B выполнен по схеме насоса с «мокрым» ротором. Ротор двигателя и подшипниковые поверхности контактируют с перекачиваемой водой, которая одновременно охлаждает и смазывает узлы. Такая компоновка исключает отдельный вентилятор и сложное торцевое уплотнение вала, поэтому агрегат характеризуется малым уровнем шума и компактностью. Корпус гидравлической части исполнения для горячей питьевой воды выполняется из коррозионностойкого цветного сплава. Рабочее колесо имеет геометрию, рассчитанную на небольшой напор при ограниченной производительности. Вал и опоры ротора работают в водяной среде, а герметичная разделительная гильза отделяет статор от жидкости. Электродвигатель объединен с насосной частью в единый блок, что сокращает число соединений. При монтаже ось ротора располагают горизонтально для равномерного омывания подшипниковых поверхностей.

Режимы и условия эксплуатации

Насос рассчитан на односкоростную циркуляцию и продолжительную работу в заполненной системе. Фактический режим определяется сопротивлением трубопровода, температурой среды и продолжительностью включения. При эксплуатации учитываются следующие условия:

• работа с чистой водой без абразивных частиц и волокнистых включений,
• поддержание температуры жидкости в допустимом диапазоне,
• исключение сухого хода, при котором подшипники лишаются водяной смазки,
• установка в положении, обеспечивающем горизонтальную ось ротора,
• предварительное удаление воздуха из контура перед продолжительной работой,
• использование трубопровода с условным проходом, соответствующим присоединению DN 15,
• недопущение механической нагрузки труб на корпус насоса.

Области применения

Гидравлические характеристики модели ориентированы на небольшие циркуляционные контуры. Насос же используется там, где требуется постоянное или периодическое движение нагретой воды с малым расходом:

• рециркуляция горячего водоснабжения в частных домах,
• поддержание температуры воды в локальных санитарно-технических линиях,
• циркуляционные ветви в небольших административных зданиях,
• контуры возврата горячей воды к водонагревателю,
• малогабаритные инженерные системы с небольшой протяженностью трубопроводов,
• технологические водяные контуры с параметрами, соответствующими рабочему диапазону агрегата.

Таким образом, Grundfos UP15-14B представляет собой компактный циркуляционный насос для малорасходных водяных систем, в которых важны постоянное движение воды, тихая работа и небольшие монтажные размеры. Компания «Олниса» осуществляет поставку промышленного оборудования, включая циркуляционные насосы Grundfos UP15-14B.
