Насосная установка Grundfos Hydro MX для систем водоснабжения
Насосные установки Grundfos Hydro MX относятся к комплексным системам повышения и поддержания давления в сетях водоснабжения. Конструкция объединяет несколько центробежных насосов, общий коллектор, запорную арматуру, контрольно-измерительные элементы и шкаф управления. Такая компоновка позволяет автоматически изменять суммарную подачу в зависимости от расхода воды, поддерживать заданное давление и распределять нагрузку между агрегатами. Hydro MX применяется там, где одиночный насос не обеспечивает требуемой производительности либо необходим рабочий резерв.
Технические характеристики
Основные параметры установки определяются количеством насосов, их типоразмером, мощностью электродвигателей и алгоритмом управления. Для Hydro MX характерна параллельная гидравлическая схема: напор работающих насосов остается общим, а их подачи суммируются. Ключевые технические характеристики следующие:
- количество насосов — часто от 2 до 6 единиц,
- питание электродвигателей — 3 × 380–415 В, 50 Гц,
- максимальное рабочее давление — до 10 или 16 бар в зависимости от исполнения,
- температура перекачиваемой воды — ориентировочно от 0 до +70 C,
- допустимая температура окружающей среды — обычно до +40 C,
- частота вращения двухполюсного двигателя — около 2900 мин−1 при 50 Гц,
- степень защиты электродвигателей — как правило, IP55,
- класс изоляции обмоток — F,
- гидравлическая схема — общий всасывающий и напорный коллекторы,
- управление — автоматическое каскадное с последовательным вводом насосов,
- контроль давления — реле давления либо датчик с аналоговым сигналом,
- защита электродвигателей — от перегрузки, короткого замыкания и пропадания фазы,
- чередование ведущего агрегата — автоматическое для выравнивания наработки.
Принцип работы
Функционирование Grundfos Hydro MX основано на сравнении фактического давления в напорной линии с заданными порогами. При снижении давления вследствие роста расхода запускается первый насос. Если его подачи недостаточно, система вводит второй агрегат, затем последующие ступени. При уменьшении потребления насосы отключаются в обратной последовательности. Основные стадии рабочего цикла следующие:
- давление в напорном коллекторе контролируется непрерывно,
- при достижении нижнего порога запускается основной насос,
- при дальнейшем снижении давления подключается дополнительный агрегат,
- после восстановления давления сохраняется необходимое число работающих насосов,
- при уменьшении расхода дополнительные насосы последовательно отключаются,
- при отсутствии водоразбора установка переходит в состояние ожидания,
- при аварии одного агрегата его функцию принимает исправный резервный насос.
Особенности конструкции

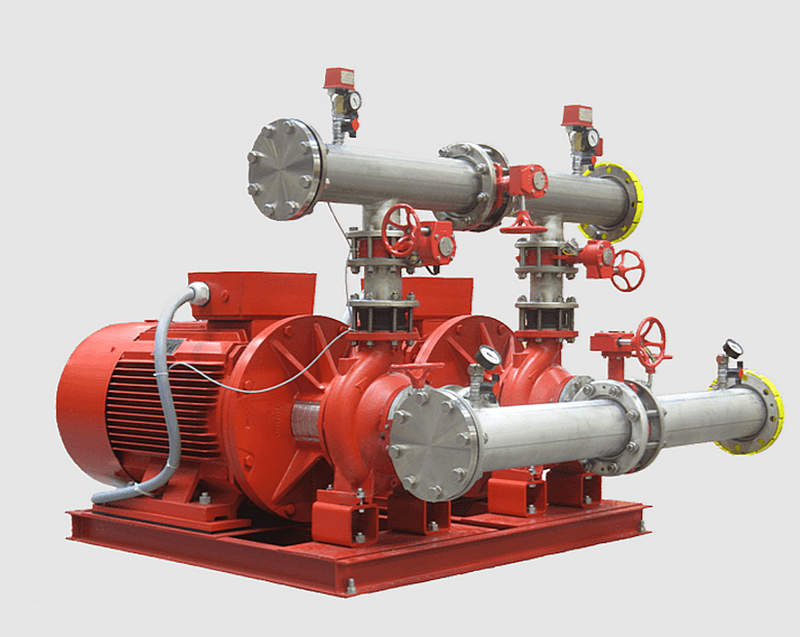

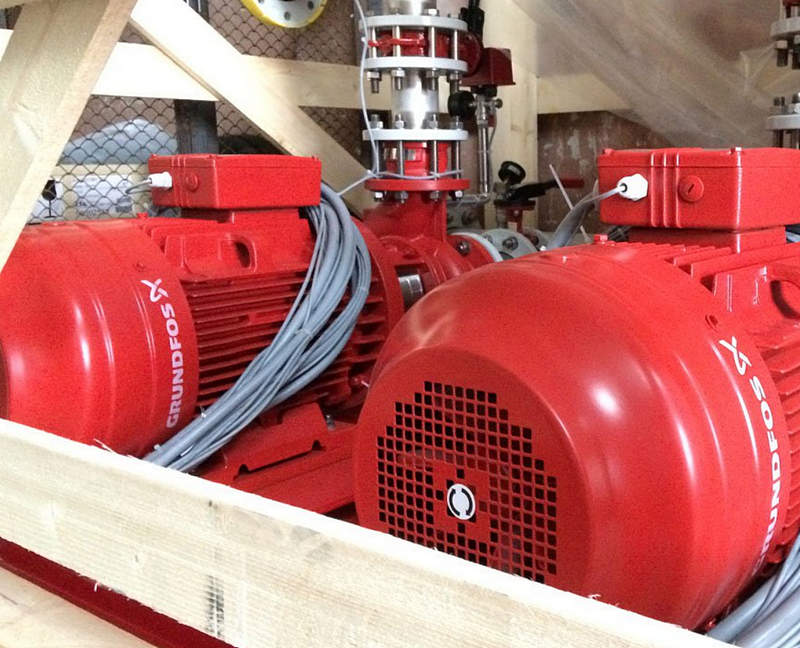

Hydro MX представляет собой собранный на общей раме насосный модуль. Параллельно установленные вертикальные многоступенчатые насосы соединены всасывающим и напорным коллекторами. На ветвях насосов размещается запорная арматура, позволяющая изолировать отдельный агрегат от гидравлического контура. Обратные клапаны препятствуют движению воды через остановленный насос. В напорной части устанавливаются элементы контроля давления, а силовые и управляющие цепи сводятся в шкаф автоматики. Несущая рама фиксирует взаимное положение насосов, коллекторов и арматуры. Электродвигатели имеют воздушное охлаждение и рассчитаны на продолжительный режим. Взаимодействие гидравлической части и автоматики обеспечивает последовательное включение ступеней без необходимости постоянного ручного управления.
Режимы и защитные функции
Автоматика станции обеспечивает работу при изменяющейся нагрузке и контролирует аварийные состояния. Основные режимы и защитные функции включают:
- автоматический режим поддержания требуемого давления,
- ручное включение отдельных насосов для проверки,
- каскадный режим изменения числа работающих агрегатов,
- резервирование подачи при остановке одного насоса,
- тепловую защиту электродвигателей от длительной перегрузки,
- защиту силовых цепей от короткого замыкания,
- контроль состояния трехфазного питания,
- сигнализацию рабочего или аварийного состояния,
- автоматическое чередование насосов для выравнивания моточасов.
Области применения
Установки применяются там, где давление должно сохраняться при переменном водопотреблении. Параллельная работа нескольких насосов позволяет станции реагировать на суточные и технологические пики расхода. Основные области использования следующие:
- хозяйственно-питьевое водоснабжение многоэтажных и административных зданий,
- повышение давления в распределительных сетях промышленных объектов,
- водоснабжение гостиничных, торговых и спортивных комплексов,
- технологическая подача воды на производственных линиях,
- поддержание давления в локальных инженерных сетях,
- резервируемое водоснабжение объектов с требованиями к непрерывности процесса.
Многопомповая схема повышает гибкость станции: при малом расходе работает ограниченное число насосов, а при росте потребления подключаются дополнительные ступени. Это позволяет соотносить действующую производительность с нагрузкой и сохранять резерв. Чередование ведущего агрегата уменьшает различие в моточасах и способствует равномерному использованию ресурса электродвигателей, уплотнений и подшипников. Общая рама делает компоновку компактной, а единый шкаф управления концентрирует силовые и управляющие цепи в одном функциональном узле.
Таким образом, Grundfos Hydro MX представляет собой комплексную насосную установку для автоматического повышения давления, построенную на совместной работе нескольких центробежных агрегатов, общей гидравлической обвязки и централизованного управления. Каскадное включение, резервирование, контроль давления и электрические защиты позволяют использовать систему на объектах с переменным водопотреблением. Компания «Олниса» осуществляет поставку промышленного оборудования, включая насосные установки Grundfos Hydro MX. «Олниса» поставляет промышленную продукцию для инженерных систем, предприятий и организаций различных отраслей.
