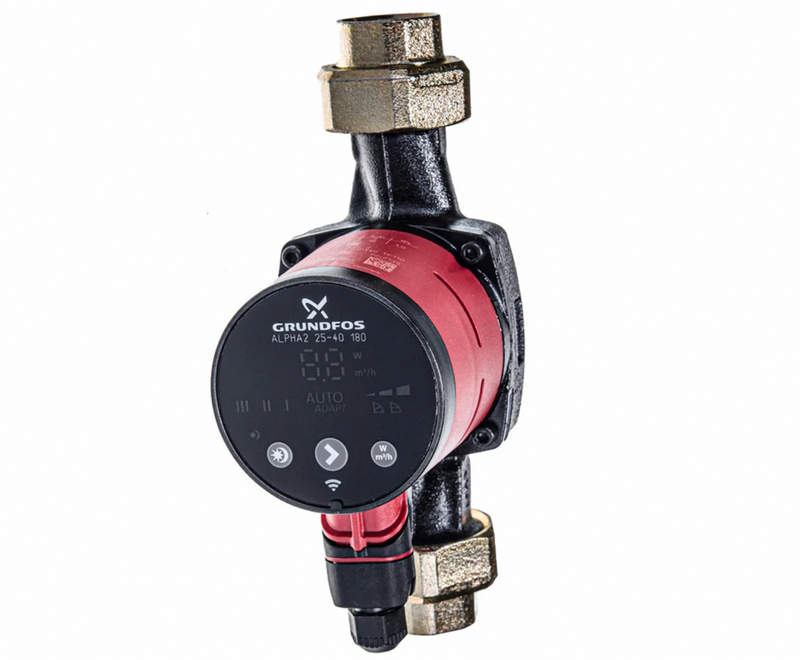

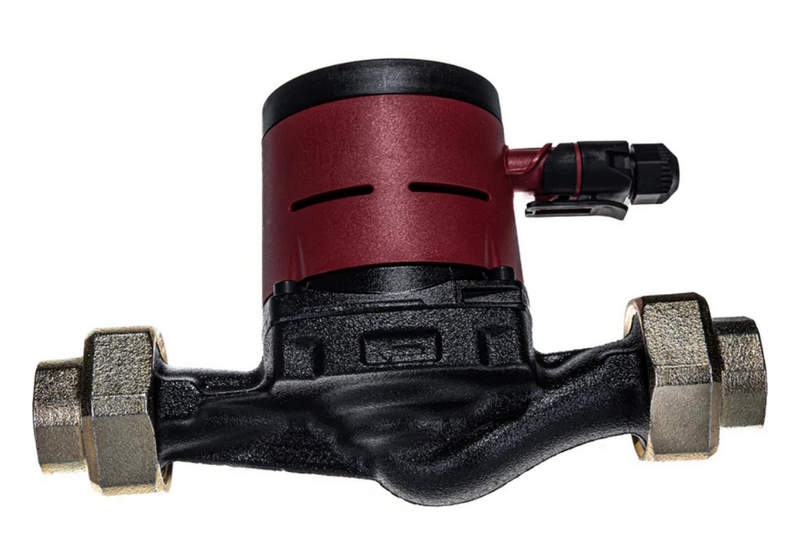

Циркуляционный насос Grundfos ALPHA2 25-40 — надежная циркуляция теплоносителя

Циркуляционный насос Grundfos ALPHA2 25-40 предназначен для принудительного перемещения теплоносителя в замкнутых гидравлических контурах. Модель применяется в системах отопления с переменным расходом. Электронное регулирование меняет производительность по сопротивлению сети. Конструкция объединяет мокрый ротор, электронику, гидравлический блок и интерфейс.

Технические характеристики

Основные параметры определяют возможности насоса. Для Grundfos ALPHA2 25-40 характерны следующие значения:

• номинальный диаметр присоединения — DN 25,
• монтажная длина распространенного исполнения — 180 мм,
• напряжение питания — 1 × 230 В,
• частота сети — 50 Гц,
• потребляемая мощность — ориентировочно 3–18 Вт,
• индекс энергоэффективности EEI — менее 0,20,
• класс изоляции — F,
• рабочие жидкости — вода и допустимые водогликолевые смеси.

Электронное управление предусматривает несколько алгоритмов. Их применение зависит от характера гидравлической нагрузки:

• AUTOADAPT — автоматический выбор рабочей характеристики,
• постоянное давление — поддержание близкого к заданному перепада,
• постоянная кривая — работа с фиксированной частотой вращения,
• ночной режим — снижение производительности при распознавании температурного режима,
• ручное переключение кривых — настройка рабочей точки под сопротивление контура.

Принцип работы

Работа основана на преобразовании электрической энергии во вращение рабочего колеса. После включения ротор приводит в движение крыльчатку, создающую разрежение во входной зоне и повышенное давление на выходе. Жидкость поступает к центру колеса, разгоняется лопатками и направляется в канал корпуса. Кинетическая энергия частично преобразуется в давление, обеспечивая циркуляцию. При электронной регулировке контроллер изменяет скорость ротора. Основные процессы происходят в следующей последовательности:

• электроника фиксирует текущую нагрузку,
• алгоритм сопоставляет состояние системы с выбранной характеристикой,
• частота вращения двигателя увеличивается или уменьшается,
• изменяются расход и создаваемый напор,
• насос стабилизирует работу в новой рабочей точке,
• при изменении сопротивления цикл регулирования повторяется.

Особенности конструкции

Grundfos ALPHA2 25-40 выполнен по схеме насоса с мокрым ротором. Ротор и подшипники контактируют с теплоносителем, который отводит тепло и смазывает трущиеся поверхности. Отсутствие отдельного вентилятора и механического торцевого уплотнения упрощает компоновку. Гидравлическая часть включает корпус, рабочее колесо и направляющий канал. Электродвигатель объединен с электронной платой управления скоростью вращения. На фронтальной панели расположены органы выбора режима и световая индикация. Компактный корпус подходит для ограниченного монтажного пространства, однако вал ротора должен располагаться горизонтально, что обеспечивает корректную работу подшипников. Электроника размещена в защищенном корпусе, рассчитанном на условия отопительных узлов.

Гидравлические режимы

Выбор режима определяет связь между расходом и напором. В системах с термостатическими клапанами сопротивление постоянно меняется, поэтому требуется коррекция скорости. Основные варианты применения следующие:

• AUTOADAPT — для систем с переменной нагрузкой,
• пропорциональное давление — для двухтрубных сетей с терморегулирующей арматурой,
• постоянное давление — для контуров со стабильным требуемым перепадом,
• постоянная кривая — для схем с заранее определенной рабочей точкой,
• ночное снижение — для систем с заметным понижением температуры подачи.

Области применения

Насос предназначен для закрытых водяных контуров малой и средней гидравлической мощности. Типовые направления использования следующие:

• радиаторные системы отопления частных домов,
• системы отопления коттеджей и небольших коммерческих объектов,
• вторичные циркуляционные контуры тепловых пунктов,
• схемы с термостатическими клапанами и переменным расходом,
• контуры с автоматическим регулированием температуры помещений.

Таким образом, Grundfos ALPHA2 25-40 представляет собой циркуляционный насос с электронным регулированием, рассчитанный на создание напора до 4 м и работу в системах с переменным гидравлическим сопротивлением. Мокрый ротор, частотное управление и несколько алгоритмов регулирования позволяют адаптировать производительность к текущей нагрузке.
