Циркуляционный насос Grundfos 2 25-60 — надежность и стабильность в эксплуатации

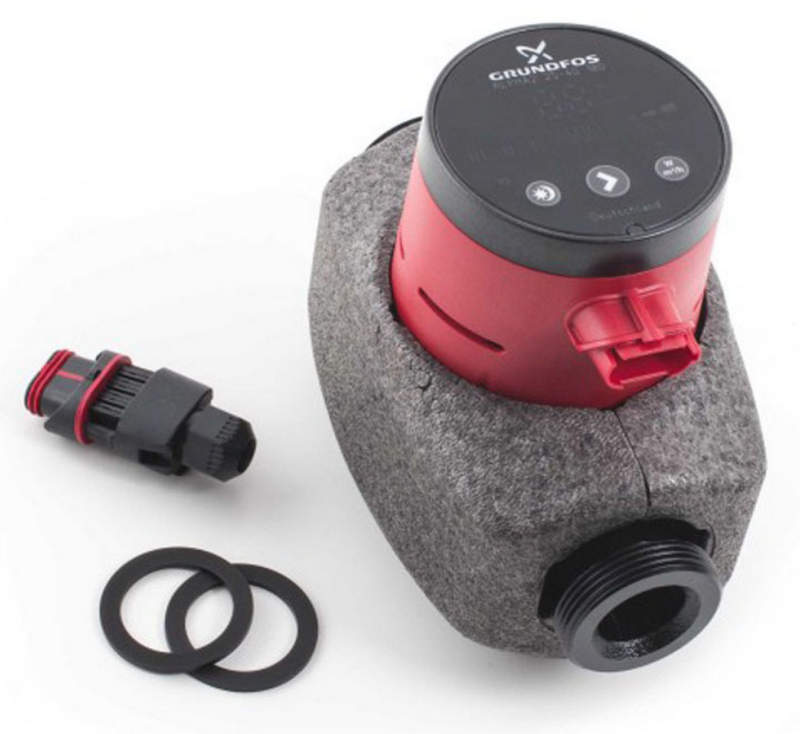

Циркуляционный насос Grundfos ALPHA2 25-60 относится к компактным агрегатам с «мокрым» ротором, предназначенным для принудительного перемещения теплоносителя по замкнутым контурам отопления и климатических систем. Обозначение 25-60 указывает на присоединительный типоразмер порядка DN25 и напорный диапазон до 6 м водяного столба.

Технические характеристики

Основные эксплуатационные параметры определяют границы применения насоса и особенности его включения в гидравлический контур:

• предельная производительность — приблизительно 3,0–3,4 м3/ч в зависимости от сопротивления системы,
• потребляемая электрическая мощность — ориентировочно от 3 до 34 Вт,
• номинальный диаметр присоединения — DN25,
• типовая монтажная длина — 180 мм,
• допустимая температура окружающей среды — обычно до +40 C,
• класс защиты электродвигателя — IPX4D,
• класс изоляции обмоток — F,
• рабочая среда — чистая вода либо водно-гликолевые смеси, совместимые с материалами насоса.

Гидравлическая характеристика зависит от частоты вращения ротора и сопротивления сети. Электронный модуль регулирует скорость так, чтобы поддерживать выбранный алгоритм давления или заданную ступень производительности. Электронное управление ограничивает избыточную производительность: насос плавно изменяет скорость, согласуя создаваемые напоры с сопротивлением трубопроводов и положением регулирующей арматуры.

Режимы регулирования

ALPHA2 25-60 рассчитан на несколько режимов, благодаря чему агрегат адаптируется к контурам с различной динамикой расхода. Основные алгоритмы управления следующие:

• AUTOADAPT — автоматическое изменение характеристики по фактической гидравлической нагрузке,
• постоянное давление — поддержание близкого к заданному перепада при изменяющемся расходе,
• фиксированная характеристика — работа с постоянной выбранной частотой вращения,
• ночное снижение — переход на пониженную производительность при характерном падении температуры подающей линии.

В режиме пропорционального давления насос эффективен в радиаторных системах с термостатическими клапанами. Закрытие части клапанов уменьшает расход, после чего автоматика снижает создаваемый перепад.

Особенности конструкции

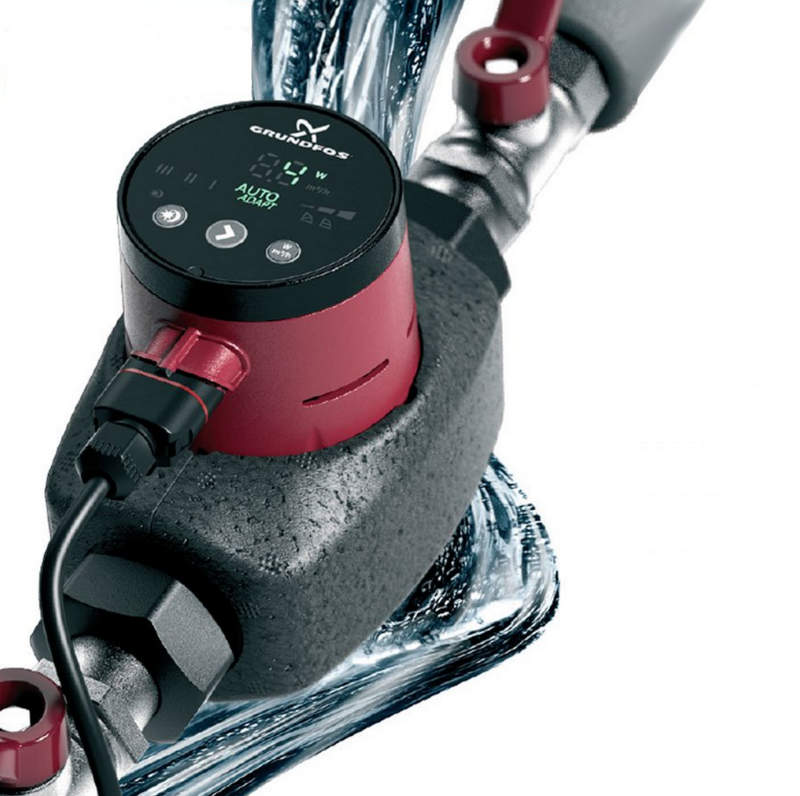

Grundfos ALPHA2 25-60 выполнен по схеме с «мокрым» ротором, при которой вращающиеся детали электродвигателя охлаждаются и смазываются перекачиваемой жидкостью. Такая компоновка исключает отдельный вентилятор и традиционное торцевое уплотнение вала. Ротор отделён от статора тонкостенной герметичной гильзой, а рабочее колесо установлено на общем роторном узле. Корпус гидравлической части воспринимает давление отопительного контура. Электронный блок размещён в компактной клеммной коробке, объединяющей силовую часть, органы управления и индикацию. Конструкция рассчитана на монтаж с горизонтальным положением оси ротора: такое размещение обеспечивает корректную смазку подшипников теплоносителем и равномерное охлаждение двигателя. После подачи питания электронный модуль формирует управляющие сигналы для электродвигателя. Рабочее колесо создаёт разрежение во входной зоне и повышенное давление на выходе, вследствие чего теплоноситель движется по трубопроводу. В зависимости от выбранной программы контроллер изменяет частоту вращения. При прикрытии термостатических клапанов сопротивление возрастает, расход уменьшается, а автоматика снижает производительность.

Области применения

Рабочие параметры Grundfos ALPHA2 25-60 позволяют использовать насос в замкнутых инженерных системах небольшой и средней мощности. Основные направления применения следующие:

• системы водяного тёплого пола с распределительными коллекторами,
• смесительные узлы отопительных установок,
• низкотемпературные контуры с регулируемой тепловой нагрузкой,
• модернизируемые системы с переходом от нерегулируемого насоса к электронно управляемому агрегату.

Таким образом, Grundfos ALPHA2 25-60 представляет собой энергоэффективный циркуляционный насос с напором до 6 м, электронным управлением и несколькими алгоритмами регулирования. Конструкция с «мокрым» ротором рассчитана на продолжительную работу в отопительных контурах, где расход теплоносителя изменяется в течение суток и сезона. Компания «Олниса» осуществляет поставку промышленного оборудования, включая насосное оборудование Grundfos.
