Автоматический выключатель DEKraft 200 А: эффективная защита силовых линий

DEKraft 200 А относится к низковольтной коммутационно-защитной аппаратуре, применяемой для управления силовыми цепями и отключения нагрузки при аварийных режимах. Номинал 200 А позволяет применять аппарат во вводных узлах, щитах и промышленных силовых линиях. Устройство сочетает коммутацию, защиту и разделение цепи. Принцип действия основан на размыкании контактов при длительной перегрузке либо резком росте тока короткого замыкания.

Технические характеристики

Параметры определяют допустимую нагрузку и характер защитного срабатывания. Основные технические характеристики DEKraft 200 А можно представить следующим образом:

• номинальный рабочий ток — 200 А,
• номинальное рабочее напряжение — до 400–690 В переменного тока в зависимости от исполнения,
• частота сети — 50 или 60 Гц,
• число полюсов — 3 или 4,
• номинальное напряжение изоляции — до 800 В,
• номинальное импульсное выдерживаемое напряжение — до 8 кВ,
• механический ресурс — порядка 10 000 циклов,
• электрический ресурс — несколько тысяч циклов при рабочей нагрузке,
• принцип защиты — тепловое отключение при перегрузке и электромагнитное отключение при коротком замыкании,
• время мгновенного отключения — доли секунды после достижения порога электромагнитного расцепителя,
• рабочая температура — ориентировочно от –25 до +40 C без специальной корректировки,
• температура хранения — приблизительно от –40 до +70 C,
• степень защиты отдельного аппарата — обычно IP20,
• присоединение проводников — болтовое или шинное,
• монтаж — стационарный в распределительном шкафу или щите.

Режимы работы и принцип действия

Выключатель работает в нескольких состояниях силовой цепи. Ниже перечислены основные режимы:

• включённый режим — главные контакты замкнуты, рабочий ток проходит через токоведущую систему,
• ручное отключение — рукоятка переводится в положение «ОТКЛ», после чего привод размыкает контакты,
• перегрузка — ток длительно превышает допустимое значение, вызывая нагрев теплового расцепителя,
• короткое замыкание — резкий рост тока активирует электромагнитный расцепитель и быстро раскрывает контакты,
• аварийное срабатывание — механизм свободного расцепления отключает цепь независимо от положения удерживаемой рукоятки,
• повторное включение — после устранения аварии механизм возвращают в исходное состояние и вновь замыкают цепь.

Особенности конструкции

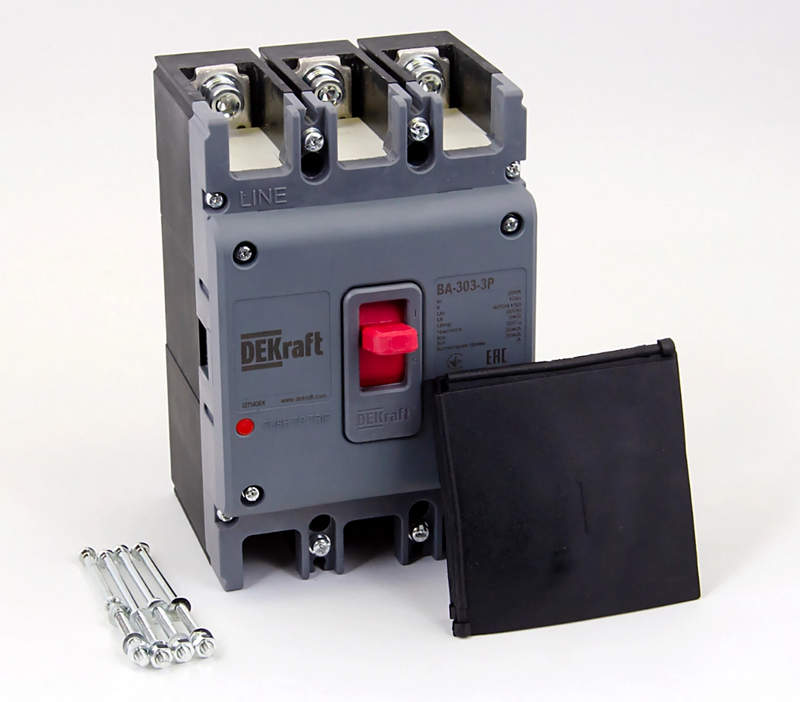

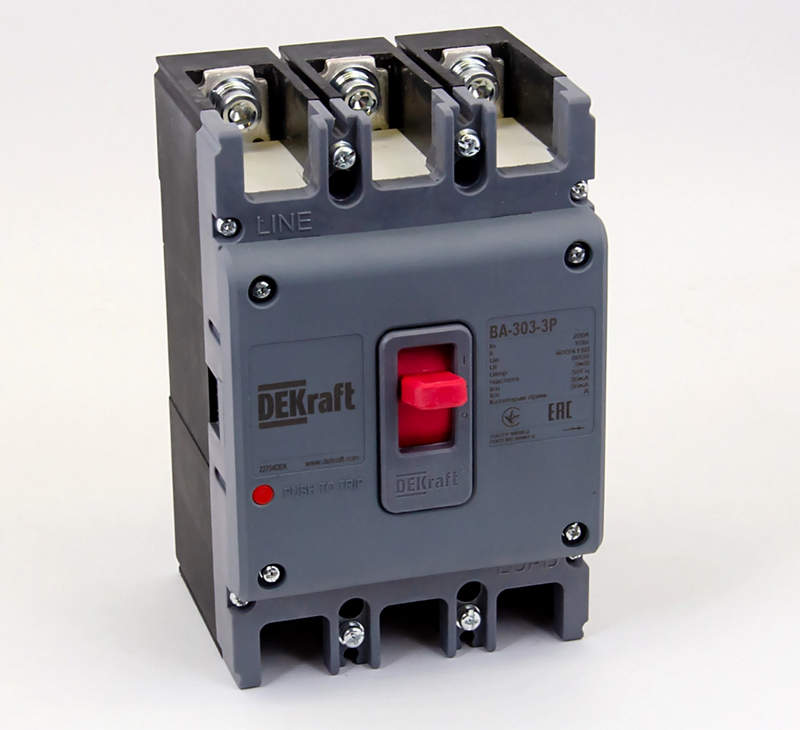

Автоматический выключатель DEKraft 200 А состоит из изоляционного корпуса, неподвижных и подвижных контактов, дугогасительных камер, приводного механизма, силовых выводов и блока расцепителей. Контактная система рассчитана на ток 200 А и многократное размыкание нагрузки. При отключении возникает электрическая дуга: в камере она делится металлическими пластинами, охлаждается и гаснет. Механизм свободного расцепления обеспечивает автоматическое размыкание даже при удержании рукоятки во включённом положении. Тепловой элемент реагирует на продолжительное превышение тока, а электромагнитный узел — на скачок тока короткого замыкания. Изоляционные перегородки уменьшают риск дугового перекрытия. Силовые зажимы служат для подключения проводников или шин. Корпус поддерживает требуемые изоляционные расстояния и закрывает токоведущие элементы от случайного прикосновения.

Защитные функции

Аппарат ограничивает последствия ненормальных токовых режимов. К основным защитным функциям относятся:

• защита линии от длительной перегрузки с выдержкой времени,
• мгновенное отключение при коротком замыкании,
• размыкание повреждённой силовой цепи,
• снижение тепловой нагрузки на кабели и шины,
• гашение электрической дуги при размыкании контактов,
• ручное отключение линии при необходимости её обесточивания.

Области применения

Номинал 200 А рассчитан на распределительные цепи с высокой нагрузкой. Основные области применения следующие:

• вводные и распределительные панели промышленных электроустановок,
• силовые шкафы производственного оборудования,
• кабельные линии соответствующей токовой нагрузки,
• цепи электродвигателей в составе согласованной схемы защиты,
• низковольтные распределительные устройства коммерческих объектов,
• резервные и вспомогательные линии электроснабжения,
• щиты питания инженерных и технологических установок.

При эксплуатации учитывают ток, температуру, вентиляцию и состояние соединений. Продолжительная работа при нагрузке, близкой к 200 А, требует надёжной затяжки контактов и соответствия сечения проводников расчётному току. Повышенное переходное сопротивление на клеммах способно вызвать локальный нагрев, поэтому соединения контролируют при плановых осмотрах. После отключения повторное включение выполняют после устранения причины аварийного режима. При установке сохраняют необходимые расстояния до соседних токоведущих частей, исключают механическое усилие на выводах и обеспечивают свободный ход приводной рукоятки.

Таким образом, выключатель DEKraft 200 А представляет собой силовой аппарат для коммутации и токовой защиты распределительных цепей. Его конструкция объединяет контактную систему, дугогасительные камеры, привод и расцепители, обеспечивающие отключение при перегрузке и коротком замыкании. Компания «Олниса» поставляет промышленное электротехническое оборудование. В номенклатуру поставок могут входить автоматические выключатели DEKraft 200 А и другие компоненты низковольтных систем. «Олниса» обеспечивает поставку промышленного оборудования для применения в современных электроустановках.
