Насосы Grundfos LP — надежное решение для инженерных систем

Насосы Grundfos LP предназначены для перемещения воды и совместимых теплоносителей в гидравлических контурах. Схема in-line предусматривает расположение всасывающего и напорного патрубков на одной оси, что упрощает встраивание в трубопровод. Серия применяется в отоплении, охлаждении, кондиционировании, водоснабжении и технологической циркуляции. Оборудование работает по центробежному принципу и оснащается электродвигателем с воздушным охлаждением.

Технические характеристики

Параметры Grundfos LP зависят от гидравлической части и двигателя, поэтому ниже приведены типовые диапазоны. Основные технические показатели следующие:

• номинальная подача различных исполнений составляет ориентировочно от 5 до 180 м3/ч,
• создаваемый напор достигает примерно 3–45 м,
• номинальное рабочее давление составляет до 10 бар,
• частота питающей сети составляет 50 Гц, для отдельных двигателей возможно 60 Гц,
• трёхфазные двигатели обычно рассчитаны на напряжение 3×380–415 В,
• частота вращения двигателей составляет около 1450 или 2900 об/мин при 50 Гц,
• мощность электродвигателя в зависимости от типоразмера находится приблизительно от 0,25 до 30 кВт,
• класс изоляции обмоток двигателя, как правило, F,
• диаметры присоединительных патрубков находятся ориентировочно в диапазоне DN 32–DN 150,
• фланцевое соединение рассчитано на жёсткое включение насоса в магистраль,
• перекачиваемая среда не должна содержать длинноволокнистых включений и абразивных частиц.

Принцип работы

Grundfos LP преобразует механическую энергию вращения в гидравлическую энергию потока. После запуска электродвигателя вал приводит во вращение рабочее колесо. Жидкость поступает в центральную область колеса, захватывается лопатками и центробежной силой перемещается к периферии. В корпусе часть скорости преобразуется в давление, после чего поток направляется в напорный патрубок. Основные режимы и условия работы следующие:

• переменный режим возникает при изменении гидравлического сопротивления сети,
• параллельная работа нескольких насосов применяется для увеличения суммарной подачи и резервирования,
• регулирование производительности возможно изменением сопротивления системы или внешним преобразователем частоты при совместимом двигателе,
• запуск выполняется после заполнения проточной части жидкостью и удаления воздуха,
• работа при закрытой арматуре на всасывании или без жидкости недопустима из-за риска перегрева уплотнения.

Особенности конструкции

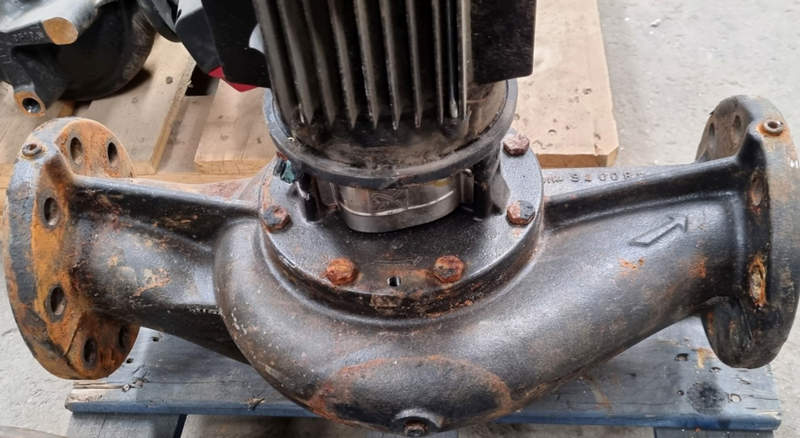

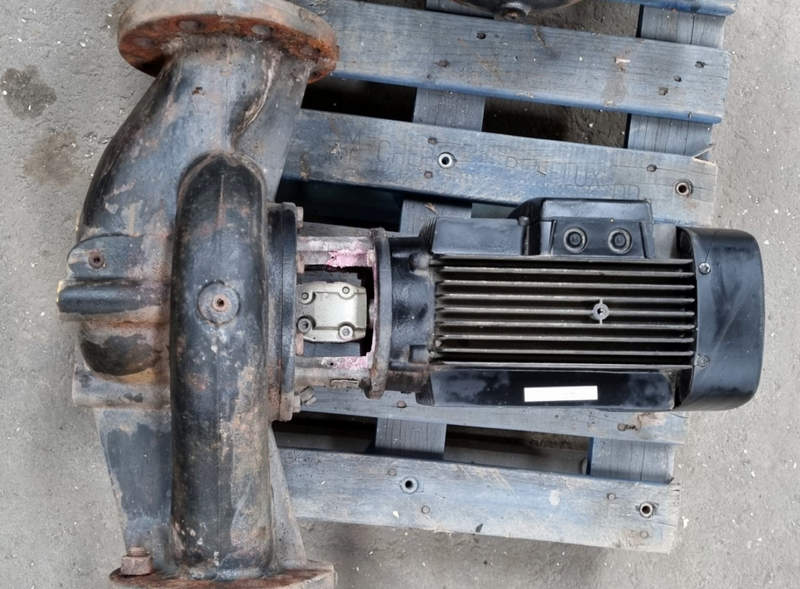

Компоновка Grundfos LP построена вокруг центробежной гидравлической части и электродвигателя, соединённых через вал и уплотнительный узел. Корпус воспринимает внутреннее давление и формирует канал движения жидкости. Рабочее колесо закреплено на валу и снабжено профилированными лопатками. Вал опирается на подшипниковые узлы двигателя, поэтому точность центровки влияет на вибрацию и ресурс. Герметизация зоны выхода вала обеспечивается торцевым механическим уплотнением, где неподвижное и вращающееся кольца работают по тонкой жидкостной плёнке. Электродвигатель охлаждается наружным вентилятором. In-line компоновка уменьшает занимаемую площадь и допускает установку агрегата в прямолинейном участке трубопровода, однако магистраль не должна передавать на корпус чрезмерные монтажные усилия. Компоновка упрощает размещение насоса в машинном помещении. Конструкция облегчает доступ к моторной части и уплотнению.

Эксплуатационные условия

Для сохранения расчётных параметров необходимо учитывать гидравлический режим системы. Ключевые требования следующие:

• на входе должно поддерживаться давление, исключающее кавитацию при рабочей температуре,
• всасывающая линия должна иметь малое количество местных сопротивлений и не допускать подсоса воздуха,
• направление потока обязано совпадать со стрелкой на корпусе,
• запорная арматура должна позволять отсечь агрегат при обслуживании,
• обратный клапан используется для исключения обратного движения жидкости,
• фильтрация необходима при наличии твёрдых частиц, способных повредить рабочее колесо или уплотнение,
• при высокой температуре учитываются давление насыщенных паров и требуемый кавитационный запас,
• двигатель должен быть защищён от перегрузки, потери фазы и недопустимого отклонения напряжения,
• после длительного простоя проверяются свободное вращение вала и отсутствие заклинивания,
• вибрация, необычный шум, рост тока и падение напора указывают на отклонение режима от нормального.

Области применения

Линейная компоновка и ряд типоразмеров позволяют использовать Grundfos LP в инженерных и технологических системах. Основные направления применения следующие:

• циркуляционные контуры отопления производственных и общественных зданий,
• системы охлаждения оборудования и теплообменных аппаратов,
• контуры кондиционирования с водой или допустимыми водно-гликолевыми смесями,
• распределительные участки систем водоснабжения,
• циркуляция воды в тепловых пунктах и котельных,
• технологические линии для перемещения неагрессивной жидкости,
• вторичные контуры холодильных установок и систем утилизации тепла.

Таким образом, Grundfos LP представляет собой семейство центробежных насосов линейной компоновки для циркуляции и транспортирования жидкостей. Сочетание фланцевого присоединения, электродвигателя, торцевого уплотнения и нескольких гидравлических исполнений позволяет применять агрегаты в промышленной инфраструктуре и инженерных сетях.
