Электродвигатель Grundfos MG — эффективный привод для насосных установок

Электродвигатели Grundfos MG применяются как приводные узлы в составе центробежных насосов и насосных агрегатов промышленного и коммунального назначения. Серия рассчитана на длительную работу с постоянной частотой вращения и непосредственное соединение с гидравлической частью. Асинхронная конструкция сочетает короткозамкнутый ротор, воздушное охлаждение и защищённый корпус. Функция MG состоит в преобразовании электрической энергии в механический крутящий момент со стабильной скоростью и допустимым нагревом обмоток при длительной нагрузке.

Технические характеристики

Ниже приведены основные параметры серии MG:

• номинальная мощность находится примерно в диапазоне от 0,12 до 22 кВт,
• питание выполняется от однофазной сети 1×220–240 В либо трёхфазной сети 3×220–240/380–415 В в зависимости от исполнения,
• номинальная частота питающей сети составляет 50 или 60 Гц,
• двигатели выпускаются преимущественно в 2-полюсном и 4-полюсном исполнении с синхронной скоростью около 3000 или 1500 об/мин при 50 Гц,
• частота вращения под нагрузкой ниже синхронной из-за скольжения и обычно составляет приблизительно 2800–2950 либо 1400–1470 об/мин,
• класс изоляции обмоток соответствует классу F,
• степень защиты корпуса для большинства исполнений соответствует IP55,
• режим эксплуатации соответствует продолжительной работе S1,
• температура окружающей среды для стандартного исполнения принимается до +40 C,
• встроенный вентилятор создаёт поток воздуха вдоль наружной оребрённой поверхности корпуса,
• пуск трёхфазных модификаций выполняется прямым включением или по схеме, определяемой напряжением сети и соединением обмоток «звезда» либо «треугольник»,
• защита от перегрузки обеспечивается внешними аппаратами или встроенными термоконтактами в зависимости от исполнения,
• направление вращения трёхфазного двигателя изменяется перестановкой двух фаз,
• вращающий момент передаётся к насосу через вал и соединительный узел без ременной передачи.

Принцип работы

Функционирование MG основано на электромагнитном взаимодействии статора и короткозамкнутого ротора. Последовательность преобразования энергии включает следующие процессы:

• после подачи переменного напряжения по обмоткам статора протекает ток и формируется вращающееся магнитное поле,
• магнитный поток пересекает проводники ротора и индуцирует в них ток,
• взаимодействие токов ротора с полем статора создаёт электромагнитный момент,
• ротор разгоняется до частоты, немного меньшей скорости вращения поля статора,
• разность между синхронной и фактической частотой формирует скольжение, необходимое для создания момента,
• механическая энергия передаётся через вал рабочему колесу насоса,
• при росте гидравлического сопротивления увеличиваются нагрузочный момент, ток двигателя и тепловыделение,
• при снижении нагрузки уменьшаются ток и электромагнитный момент до нового равновесного состояния.

Особенности конструкции

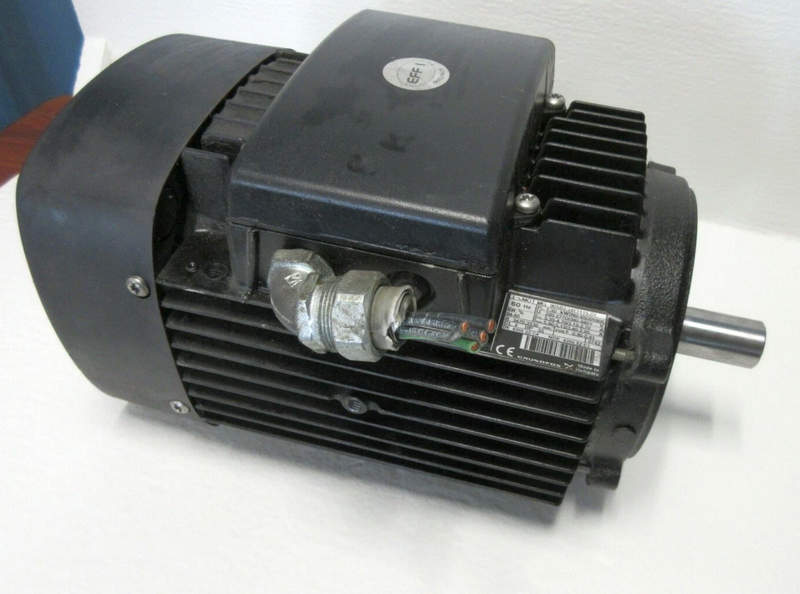

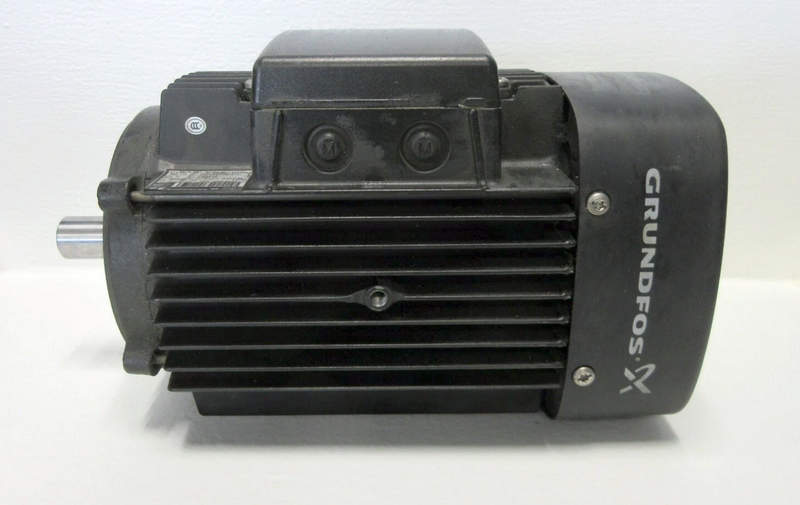

Конструктивная схема Grundfos MG ориентирована на непосредственную работу с насосной частью. Статор закреплён внутри металлического корпуса и содержит обмотки, уложенные в пазы магнитопровода. Ротор установлен на валу в подшипниковых опорах. Подшипники воспринимают радиальные нагрузки и усилия, возникающие при передаче вращения. На задней стороне вала размещён вентилятор под защитным кожухом. Воздушный поток проходит вдоль рёбер корпуса и отводит тепло от статора. Клеммная коробка служит для подключения кабеля питания, защитного проводника и цепей термозащиты. Присоединительные поверхности обеспечивают точное центрирование с гидравлическим модулем и уменьшают вибрации. Отсутствие щёточно-коллекторного узла снижает количество деталей, подверженных электрическому износу.

Режимы эксплуатации и контроль состояния

При работе двигателя учитываются электрические, механические и температурные ограничения. К основным эксплуатационным режимам относятся:

• длительный режим S1 с постоянной или медленно изменяющейся нагрузкой,
• пусковой режим с кратковременным током, превышающим номинальный в несколько раз,
• номинальный режим с работой в пределах паспортных значений тока, температуры и нагрузки,
• режим частичной нагрузки с уменьшенным моментом и током,
• кратковременная перегрузка в пределах, разрешённых для конкретного исполнения,
• аварийный режим при потере фазы, заклинивании вала, снижении напряжения или перегреве, требующий отключения двигателя.

Области применения

Электродвигатели MG используются там, где необходим привод насосов с предсказуемыми характеристиками. Основные области применения следующие:

• циркуляционные и повысительные насосные системы,
• водоснабжение жилых, общественных и производственных объектов,
• системы отопления и охлаждения,
• промышленные установки перекачивания технической воды,
• насосные станции поддержания давления,
• контуры технологической циркуляции жидкостей,
• оборудование водоподготовки.

Таким образом, Grundfos MG представляет собой серию асинхронных электродвигателей для передачи механической мощности насосному оборудованию в длительном режиме. Короткозамкнутый ротор, воздушное охлаждение, защищённый корпус и стандартные схемы питания обеспечивают устойчивую работу в инженерных и промышленных системах. Компания «Олниса» осуществляет поставку промышленного оборудования Grundfos, включая электродвигатели серии MG, для предприятий и организаций. Поставки выполняются по России с возможностью комплектации заказов оборудованием требуемых серий и типоразмеров. «Олниса» обеспечивает снабжение заказчиков оригинальной промышленной продукцией на согласованных условиях поставки.
