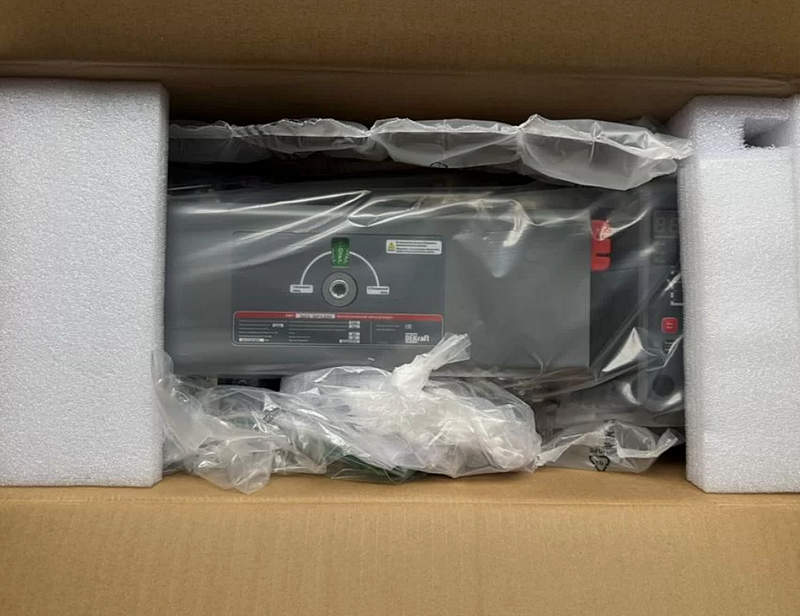

Автоматический ввод резерва DEKraft АВР 303: функциональное решение для резервного питания
АВР 303 DEKraft относится к аппаратуре автоматического переключения электропитания между основным и резервным вводами. Устройство применяется в распределительных щитах, где требуется сохранять питание нагрузки при исчезновении напряжения, обрыве фазы, чрезмерном снижении либо повышении сетевого уровня. Алгоритм контролирует параметры двух источников и формирует команды на коммутационные аппараты, исключая их одновременное включение.
Технические характеристики
Электрические и функциональные параметры АВР 303 DEKraft определяют возможности его применения в трехфазных системах. Основные характеристики следующие:
- номинальное контролируемое напряжение трехфазной сети — 400 В между фазами и 230 В между фазой и нейтралью,
- номинальная частота сети — 50 Гц,
- количество контролируемых вводов — 2,
- число контролируемых фаз каждого ввода — 3,
- рабочая схема — основной ввод I, резервный ввод II и общая нагрузка,
- контроль наличия фаз выполняется непрерывно в автоматическом режиме,
- порог снижения напряжения задается относительно номинального уровня, типовой диапазон контроля составляет 70–90 % Un,
- порог повышения напряжения формируется выше номинального уровня, типовой диапазон составляет 110–130 % Un,
- задержка перехода на резерв применяется от долей секунды до нескольких десятков секунд,
- задержка возврата на основной ввод может достигать десятков или сотен секунд,
- командные выходы предназначены для управления контакторами или автоматическими выключателями с моторным приводом,
- электрическая блокировка исключает параллельное включение двух независимых источников,
- режим управления предусматривает автоматическую работу и ручной перевод,
- индикация отображает наличие напряжения, активный источник и аварийное состояние,
- режим эксплуатации рассчитан на низковольтные сети переменного тока.
Работа АВР строится на сравнении состояния двух питающих линий. В нормальном режиме нагрузка подключена к первому вводу, а резервная линия находится под контролем. Если напряжение основного источника выходит за допустимые пределы или исчезает одна из фаз, контроллер выдерживает заданную паузу и инициирует отключение рабочего коммутационного аппарата. После подтверждения разомкнутого состояния выдается команда на включение резерва. При восстановлении основного питания мгновенный возврат не выполняется: сначала выдерживается задержка для проверки устойчивости сети. Затем резерв отключается, выдерживается межкоммутационная пауза и включается основной ввод.
Основные режимы работы
Функциональная логика АВР 303 DEKraft рассчитана на несколько состояний, связанных с параметрами питающих линий. Основные режимы следующие:
- питание от ввода I при нормальных параметрах основной сети,
- ожидание резерва при исправном вводе I и готовом вводе II,
- автоматический переход на ввод II после подтвержденной аварии ввода I,
- работа от резервного источника до устойчивого восстановления основного,
- автоматический возврат на ввод I после установленной выдержки времени,
- блокировка включения при недопустимых параметрах обоих вводов,
- ручной режим для технологического управления исполнительными аппаратами,
- аварийное состояние при нарушении фаз или невозможности выполнить заданную последовательность.
Особенности конструкции

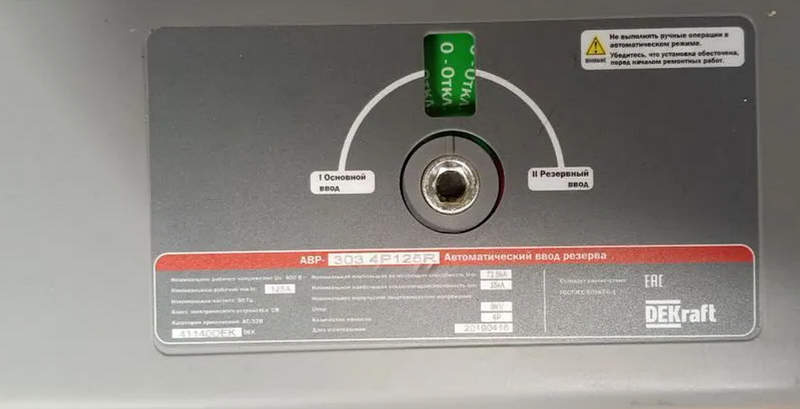

Конструктивно АВР 303 DEKraft является управляющим звеном, работающим совместно с силовыми коммутационными аппаратами. Измерительные цепи отслеживают трехфазное напряжение двух вводов, а логический модуль формирует разрешающие и запрещающие сигналы. Выходные реле передают команды на приводы контакторов либо автоматических выключателей. Взаимная блокировка обеспечивает выдачу команды второму аппарату только после отключения первого.
Контролируемые аварийные состояния
АВР фиксирует полное исчезновение напряжения и частичные дефекты сети. Контролируемые состояния включают:
- полное отсутствие напряжения на основном вводе,
- обрыв одной или нескольких фаз,
- снижение напряжения ниже установленного порога,
- повышение напряжения выше установленного уровня,
- нарушение последовательности чередования фаз,
- отсутствие пригодного резервного питания,
- блокировку включения резервного аппарата.
Области применения
АВР 303 DEKraft используется там, где перерыв питания должен ограничиваться временем автоматического переключения. Типовые области применения следующие:
- главные распределительные щиты производственных объектов,
- вводно-распределительные устройства административных и коммерческих зданий,
- системы электроснабжения насосных и вентиляционных установок,
- щитовые цепи технологического оборудования,
- резервирование отдельных участков низковольтной сети,
- объекты с двумя независимыми сетевыми вводами,
- системы с резервным генератором и внешней схемой запуска.
Таким образом, АВР 303 DEKraft представляет собой функциональный элемент системы резервированного электроснабжения, контролирующий два трехфазных источника и формирующий безопасную последовательность переключения нагрузки. Это безопасно. Компания «Олниса» осуществляет поставку промышленного электротехнического оборудования, включая устройства DEKraft для систем автоматического ввода резерва. Поставка АВР 303 DEKraft выполняется для предприятий, эксплуатирующих низковольтные распределительные сети и щитовое оборудование. «Олниса» обеспечивает поставку промышленной продукции для различных отраслей и объектов энергоснабжения.
