Токовые клещи Fluke 319: точные измерения электрических параметров

Токовые клещи Fluke 319 относятся к переносным электроизмерительным приборам для контроля переменного и постоянного тока без разрыва электрической цепи. Прибор сочетает магнитный захват проводника, цифровую индикацию, измерение напряжения и сопротивления, а также функцию регистрации пускового тока. Ток определяется по магнитному полю вокруг проводника, поэтому цепь во время измерения сохраняет целостность.

Технические характеристики

Рабочие параметры Fluke 319 определяют электрические пределы, разрешение и допустимые условия эксплуатации. Основные характеристики следующие:

• диапазон сопротивления — до 4000 Ом,
• частотный диапазон при измерении переменного тока — ориентировочно от 5 до 500 Гц,
• разрешение по току в младшем диапазоне — до 0,01 А,
• разрешение по напряжению — до 0,1 В,
• раскрытие измерительных губок — около 37 мм,
• категория электробезопасности — CAT III 600 В и CAT IV 300 В,
• рабочая температура — приблизительно от -10 до +50 C,
• температура хранения — приблизительно от -40 до +60 C,
• масса прибора — порядка 0,38 кг.

Измерительная система поддерживает несколько режимов контроля электрических величин. Основные режимы работы включают:

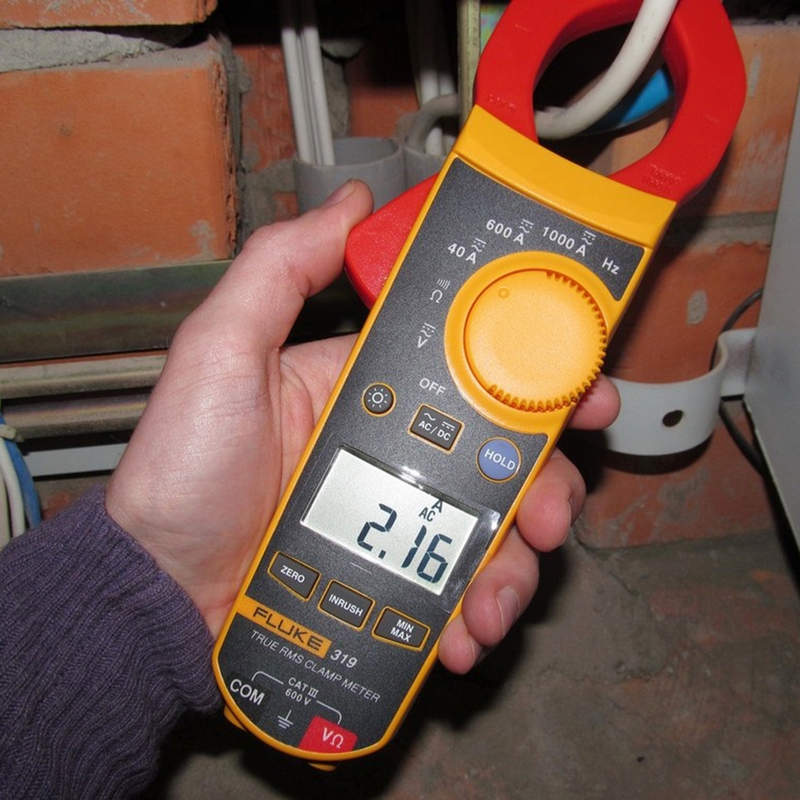

• измерение переменного тока охватом одного проводника магнитными клещами,
• измерение постоянного тока с предварительной установкой нулевого значения,
• измерение сопротивления отключенного участка цепи,
• проверку непрерывности цепи со звуковой индикацией,
• фиксацию пускового тока для оценки кратковременной нагрузки,
• удержание показаний на дисплее после измерения.

Принцип работы

При измерении тока Fluke 319 использует магнитное поле, возникающее вокруг токонесущего проводника. После замыкания губок магнитопровод охватывает провод, а чувствительный элемент преобразует магнитную величину в электрический сигнал. В режиме переменного тока электронный тракт обрабатывает сигнал и выводит рассчитанное значение на дисплей. При контроле постоянного тока датчик регистрирует постоянную составляющую магнитного поля; перед началом измерения выполняется установка нуля, поскольку остаточная намагниченность и внешнее поле могут влиять на исходное показание. Напряжение и сопротивление контролируются через входные разъемы с подключенными щупами. Для корректного токового измерения внутри захвата должен находиться только один проводник. При одновременном охвате фазного и нейтрального проводов их магнитные поля частично компенсируются, поэтому результат не соответствует фактической нагрузке. При измерении постоянного тока также учитывается направление проводника относительно полярности прибора.

Особенности конструкции

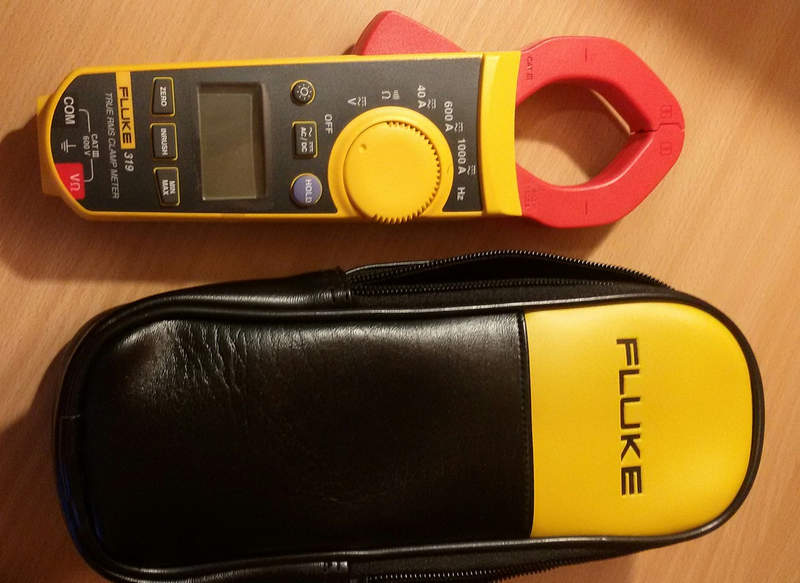

Конструкция Fluke 319 объединяет размыкаемый магнитопровод, подпружиненный механизм губок, электронный измерительный модуль, дисплей, поворотный переключатель режимов, функциональные клавиши и разъемы для щупов. Форма корпуса рассчитана на удержание одной рукой, а рычаг раскрытия позволяет охватить проводник без перестановки прибора. После отпускания рычага губки образуют замкнутый магнитный контур, необходимый для стабильного преобразования магнитного потока. На цифровом дисплее отображаются измеряемая величина, единицы и служебные обозначения. Поворотный переключатель разделяет режимы тока, напряжения и сопротивления. Изоляционный корпус предназначен для эксплуатации при обслуживании электрооборудования.

Пусковой ток и дополнительные функции

Функция регистрации броска тока применяется при диагностике электродвигателей, трансформаторов и других нагрузок с повышенным током включения. Она фиксирует кратковременное значение, которое обычный режим индикации может не успеть отобразить. Последовательность измерения включает:

• выбор режима переменного тока,
• охват одного питающего проводника,
• активацию регистрации пускового значения,
• включение контролируемой нагрузки,
• фиксацию кратковременного максимума,
• сравнение результата с номинальными данными оборудования.

Функция удержания показаний полезна, когда дисплей невозможно наблюдать непосредственно во время измерения. После стабилизации результата значение фиксируется кнопкой и считывается после вывода прибора из рабочей зоны.

Области применения

Функциональные возможности Fluke 319 позволяют решать широкий круг электротехнических задач. Наиболее характерные области применения следующие:

• контроль токовой нагрузки однофазных и трехфазных линий,
• проверка электродвигателей и приводных механизмов,
• измерение пусковых токов оборудования,
• диагностика распределительных щитов,
• контроль питающих линий промышленной автоматики,
• проверка цепей постоянного тока,
• измерение сетевого напряжения,
• проверка сопротивления обесточенных участков,
• поиск обрывов и контроль непрерывности проводников.

Таким образом, клещи Fluke 319 представляют собой измерительные клещи для контроля электрических параметров в силовых и промышленных цепях. Диапазон тока до 1000 А, измерение напряжения до 600 В, контроль сопротивления и регистрация пускового тока делают модель пригодной для регулярной диагностики электрооборудования. Компания «Олниса» осуществляет поставку промышленного оборудования, включая измерительные клещи Fluke 319. Поставка продукции через «Олниса» обеспечивает предприятия средствами электрического контроля для производственных и энергетических задач.
