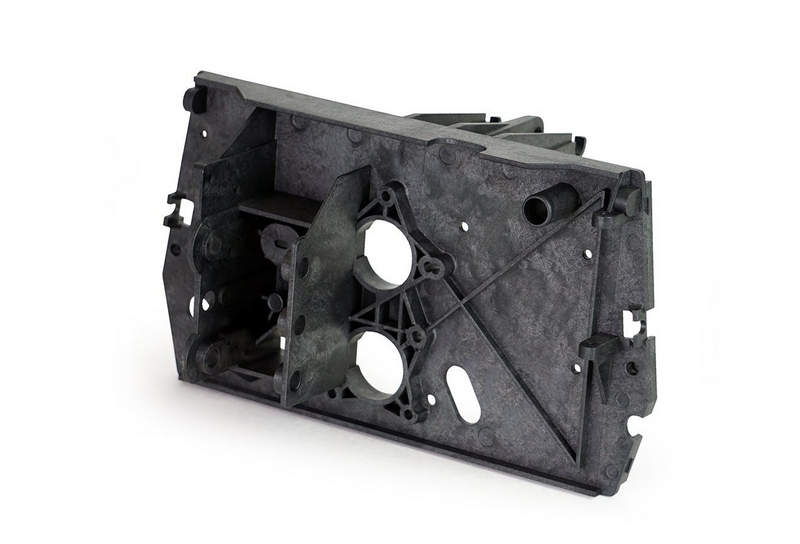

Деталь Fleck: функциональное решение для стабильной работы системы

Детали Fleck применяются в управляющих клапанах фильтрационных и умягчительных установок, где от точности геометрии, стойкости материалов и стабильности сопряжений зависит корректное переключение потоков воды. Каждая деталь Fleck работает как часть гидромеханической системы и должна сохранять размеры при многократных циклах и переменном давлении.

Технические характеристики

Ниже приведены основные параметры, характерные для деталей, используемых в этих управляющих клапанах Fleck:

• рабочее давление водяного контура обычно находится в диапазоне 1,4–8,6 бар,
• температура рабочей воды для большинства пластиковых и эластомерных элементов составляет примерно 1–43 C,
• резьбовые и присоединительные размеры встречаются в исполнениях 3/4, 1, 1 1/4 и 1 1/2 дюйма,
• скорость перемещения поршня определяется редукторным приводом и рассчитана на последовательное прохождение рабочих стадий без ударных переключений,
• уплотнительные элементы работают при многократном осевом перемещении штока и сохраняют герметичность при перепадах давления в несколько бар,
• инжекторные детали формируют разрежение за счет эффекта Вентури и обеспечивают засасывание солевого раствора при расходе воды через сужение,
• типичная продолжительность отдельных стадий регенерации задается управляющим механизмом в пределах от нескольких минут до десятков минут,
• полимерные детали обладают малой массой и стойкостью к воде, растворам хлорида натрия и стандартным реагентам водоподготовки,
• эластомерные уплотнения разделяют внутренние каналы и препятствуют перетоку между входом, выходом, дренажем и линией реагента.

Принцип работы

Функционирование детали Fleck зависит от ее положения в кинематической и гидравлической схеме. Поршень перемещается внутри корпуса и поочередно совмещает кольцевые проточки с каналами клапана. Уплотнительный пакет разделяет эти зоны, поэтому при смещении поршня изменяется направление воды. В сервисном режиме поток проходит через загрузку фильтра, при обратной промывке направляется снизу вверх, при регенерации создаются условия для подачи реагента, а затем выполняются медленная и быстрая промывки. Основные рабочие режимы, в которых участвуют детали клапанного механизма:

• сервисный режим с прохождением воды через рабочую загрузку,
• обратная промывка с изменением направления потока и разрыхлением фильтрующего материала,
• засасывание раствора через инжектор с образованием локального разрежения,
• медленная промывка для контакта реагента с ионообменной загрузкой,
• быстрая промывка для удаления остаточного раствора и уплотнения слоя,
• заполнение солевого бака заданным количеством воды,
• переход в исходное положение с восстановлением нормальной гидравлической схемы.

Особенности конструкции

Конструкция деталей Fleck определяется функцией конкретного узла. Поршни имеют ступенчатый профиль, обеспечивающий открытие и перекрытие нескольких каналов при осевом перемещении. Уплотнительный пакет состоит из чередующихся колец и разделителей, формирующих герметичные зоны внутри корпуса. Инжектор включает сопло и горловину с точно заданным проходным сечением: ускорение воды в суженной части снижает статическое давление и вызывает подсос раствора. Шестерни и кулачковые элементы преобразуют вращение электропривода в линейное или угловое движение. В пластиковых компонентах применяются ребра жесткости, направляющие и ограничители хода. Точность посадок особенно важна: отклонение даже на доли миллиметра способно изменить трение, величину утечки и стабильность переключения.

Материалы и эксплуатация компонента

При эксплуатации необходимо учитывать следующие факторы:

• механические примеси ускоряют абразивный износ поршня и уплотнений,
• жесткие отложения уменьшают проходное сечение инжектора и нарушают режим засасывания,
• давление выше допустимого увеличивает нагрузку на корпусные и уплотнительные элементы,
• перекос при сборке вызывает неравномерное трение и повреждение рабочих кромок,
• несоответствие детали модификации клапана приводит к несовпадению каналов и нарушению последовательности циклов,
• изношенное уплотнение проявляется внутренними перетоками, падением эффективности регенерации или постоянным сливом воды в дренаж.

Области применения

Деталь Fleck используется в оборудовании, где требуется автоматическое управление потоками воды:

• бытовые и коммерческие установки умягчения,
• фильтры обезжелезивания и удаления марганца,
• угольные фильтрационные системы,
• многоступенчатые комплексы водоподготовки,
• реагентные установки с периодической регенерацией,
• сервисные и промывочные узлы технологических фильтров.

Таким образом, деталь Fleck представляет собой функционально значимый элемент управляющего клапана, от которого зависят герметичность, последовательность циклов, движение потоков и стабильность работы оборудования водоподготовки. Компания «Олниса» осуществляет поставку промышленного оборудования и комплектующих Fleck для систем водоподготовки. Поставка деталей через «Олниса» позволяет получать необходимые компоненты для эксплуатации и восстановления профильного оборудования. Компания обеспечивает поставку промышленной продукции заказчикам в разных регионах.
