Серверный корпус ExeGate 4U — функциональная основа для вычислительных комплексов

Корпус 4U ExeGate относится к классу стоечных шасси, предназначенных для размещения вычислительных узлов, систем хранения, сетевых платформ и промышленных контроллеров в стандартных 19-дюймовых шкафах. Форм-фактор 4U даёт больше внутреннего объёма, чем 1U и 2U, и допускает полноразмерные платы расширения, развитое охлаждение и стандартные блоки питания. Конкретная компоновка зависит от исполнения ExeGate, однако базовые геометрические и монтажные принципы для класса 4U сохраняются.

Технические характеристики

Параметры корпуса определяются размерами, совместимостью, охлаждением и механикой. У разных модификаций значения различаются, но типовая конфигурация характеризуется так:

• высота корпуса соответствует 4U, то есть приблизительно 177,8 мм,
• установка выполняется в стандартную стойку шириной 19 дюймов, или 482,6 мм по монтажному стандарту,
• ширина металлического шасси без учёта монтажных ушей обычно составляет около 430 мм,
• глубина у разных исполнений находится ориентировочно в диапазоне 450–650 мм,
• поддерживаются системные платы форматов ATX 305×244 мм, microATX 244×244 мм, а в части исполнений — E-ATX шириной до 330 мм,
• число полноразмерных слотов расширения обычно достигает 7,
• внутренние отсеки могут предусматривать установку накопителей 3,5 дюйма и 2,5 дюйма с применением штатных корзин либо переходных креплений,
• для питания применяются блоки формата ATX или совместимые серверные источники, если это предусмотрено конкретным шасси,
• питание вентиляторов организуется от разъёмов 12 В или от системной платы в зависимости от установленной схемы,
• рабочая ориентация рассчитана преимущественно на горизонтальный монтаж в стойке,
• основным материалом несущих деталей служит листовая сталь толщиной примерно 0,8–1,2 мм,
• масса пустого корпуса в зависимости от глубины, числа корзин и толщины металла может находиться примерно в пределах 7–12 кг.

Принцип организации охлаждения

Для серверного корпуса критичен тепловой режим. Высота 4U позволяет формировать направленный воздушный канал и применять более крупные вентиляторы. Типовой поток движется от передней зоны к задней:

• холодный поток поступает через перфорацию передней панели или вентиляционные окна,
• вентиляторный модуль создаёт перепад давления и протягивает воздух через область накопителей и системной платы,
• процессорные радиаторы и кулеры передают тепло проходящему потоку,
• нагретый воздух выводится через заднюю перфорацию и вентиляторы,
• скорость вращения может регулироваться средствами материнской платы при использовании вентиляторов с PWM-управлением,
• для вентиляторов 80 мм характерны частоты порядка 1500–4000 об/мин, а для 120 мм — примерно 800–2500 об/мин,
• при увеличении тепловой нагрузки эффективность определяется не только числом вентиляторов, но и свободным сечением воздушного тракта.

Особенности конструкции

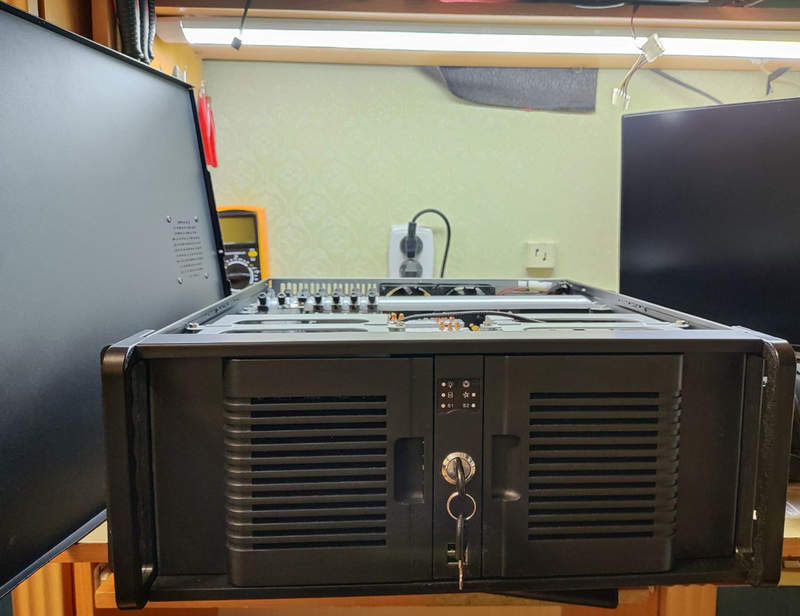

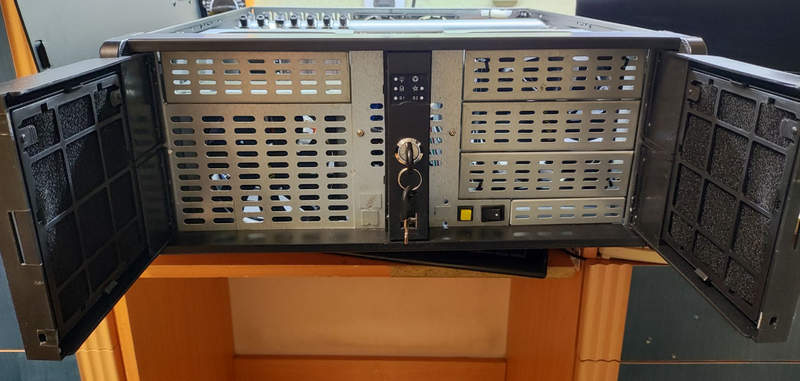

Корпус 4U ExeGate основан на жёстком металлическом каркасе, несущем плату, накопители, адаптеры и блок питания. Высота 4U позволяет ставить полноразмерные видеокарты, сетевые адаптеры и RAID-контроллеры. Передняя часть шасси обычно включает панель управления с кнопкой питания, индикаторами состояния и вентиляционными отверстиями. Внутри предусматриваются стойки под системную плату, продольные элементы жёсткости, посадочные места под вентиляторы и накопители. Съёмная верхняя крышка упрощает доступ к компонентам, а монтажные уши передают нагрузку на направляющие или стойку. В зависимости от модели применяются корзины, салазки, съёмные рамки и поперечные балки жёсткости.

Режимы эксплуатации

Корпус задаёт механические и тепловые условия работы электроники. Для 4U-систем характерны такие режимы:

• непрерывная работа 24/7 при постоянной нагрузке серверных приложений,
• периодическая работа с переменной вычислительной нагрузкой,
• режим хранения данных с повышенным числом накопителей,
• режим вычислительного узла с несколькими платами расширения,
• работа в составе промышленной стойки с контроллерами, интерфейсными модулями и специализированными адаптерами,
• сервисный режим при снятой крышке, когда доступ к внутренним узлам выполняется только при соблюдении требований электробезопасности.

Области применения

Корпус ExeGate 4U применяют там, где важны расширяемость и стандартные комплектующие. Основные направления следующие:

• файловые и прикладные серверы предприятий,
• системы видеонаблюдения с несколькими накопителями,
• сетевые шлюзы и коммуникационные платформы,
• серверы виртуализации и вычислительные станции,
• промышленные компьютеры для диспетчеризации и автоматизации,
• лабораторные комплексы и измерительные стенды,
• системы хранения резервных копий,
• стойки телекоммуникационного и вычислительного оборудования.

Преимущества форм-фактора 4U

Формат 4U сочетает плотность стоечного монтажа и удобство компоновки. Основные достоинства следующие:

• возможность установки полноразмерных плат расширения,
• более свободная циркуляция воздуха внутри шасси,
• совместимость с крупными процессорными радиаторами,
• достаточный объём для нескольких накопителей,
• удобный доступ к внутренним компонентам,
• повышенная жёсткость корпуса при стоечном размещении в серверных помещениях,
• возможность построения производительной системы без ограничений, характерных для корпусов 1U и 2U.

Таким образом, корпус 4U ExeGate представляет собой практическую основу для построения серверных, сетевых и промышленных вычислительных систем в 19-дюймовой инфраструктуре. Форм-фактор высотой 177,8 мм создаёт достаточный объём для полноразмерных плат, развитого охлаждения, накопителей и стандартных источников питания, сохраняя совместимость со стоечным размещением. Компания «Олниса» осуществляет поставку промышленного оборудования и компонентов для вычислительной инфраструктуры, включая корпуса ExeGate формата 4U. Поставка через «Олниса» позволяет централизованно приобретать оборудование для комплектования серверных и технических систем. Компания ориентирована на стабильные поставки промышленной продукции для предприятий и организаций.
