Цифровой мультиметр Fluke 115: надежный прибор для диагностики электрооборудования
Цифровой мультиметр Fluke 115 относится к переносным универсальным измерительным приборам для диагностики электрических цепей, проверки параметров оборудования и контроля низковольтных систем. Модель измеряет постоянное и переменное напряжение, ток, сопротивление, частоту и емкость. Компактный корпус, автоматический выбор диапазона и развитый набор режимов позволяют применять прибор.
Технические характеристики
Основные параметры Fluke 115 определяют диапазон решаемых измерительных задач. К ключевым характеристикам относятся:
- измерение электрической емкости до 10000 мкФ,
- измерение частоты до 50 кГц,
- разрядность цифровой индикации до 6000 отсчетов,
- базовая погрешность постоянного напряжения порядка 0,5 %,
- рабочая температура примерно от -10 до +50 C.
Измерительные режимы реализуются через электронный коммутатор и аналого-цифровой преобразователь. Пользователь выбирает функцию поворотным переключателем, после чего внутренние цепи подключают соответствующие делители, шунты или измерительные каналы. Основные режимы следующие:
- ручной выбор фиксированного диапазона,
- расчет среднего значения AVG,
- удержание показаний HOLD,
- проверка целостности цепи со звуковой индикацией,
- тестирование полупроводниковых диодов,
- измерение частоты электрического сигнала,
- измерение емкости конденсаторов.
Принцип измерения напряжения основан на масштабировании входного сигнала резистивным делителем и последующем преобразовании аналого-цифровым трактом. При измерении тока сигнал проходит через внутренний шунт, падение напряжения на котором пропорционально величине тока. В режиме сопротивления прибор формирует тестовый ток и вычисляет сопротивление по соотношению напряжения и тока. При измерении емкости контролируется заряд или разряд конденсатора, а частота определяется по временным интервалам между повторяющимися фронтами сигнала.
Особенности конструкции

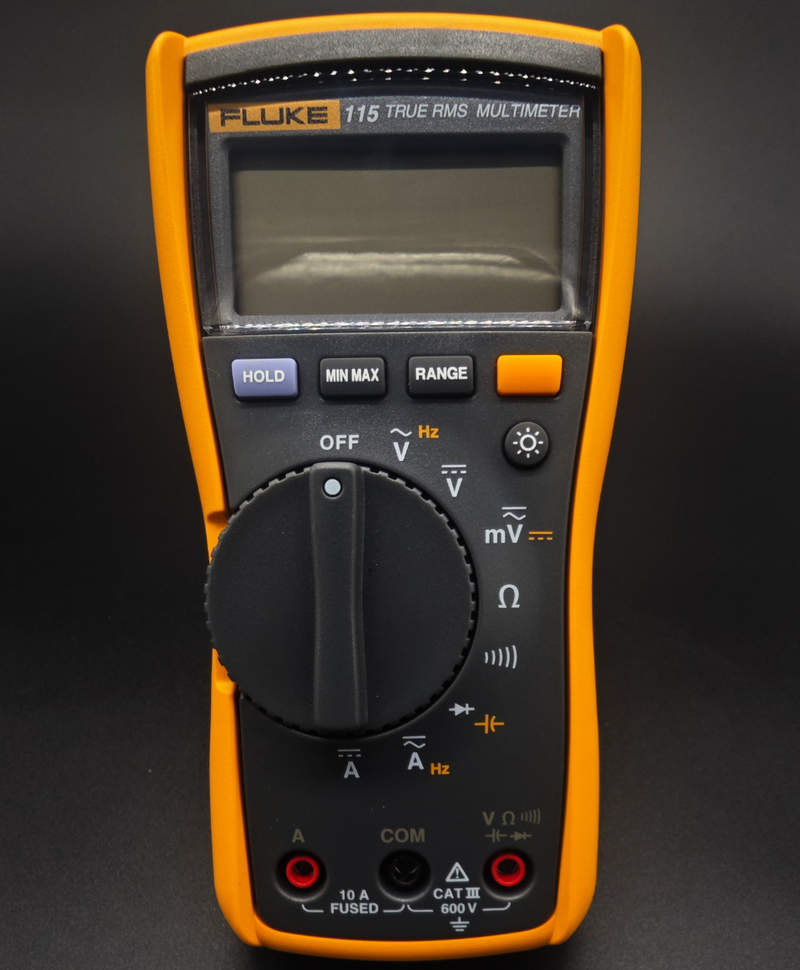

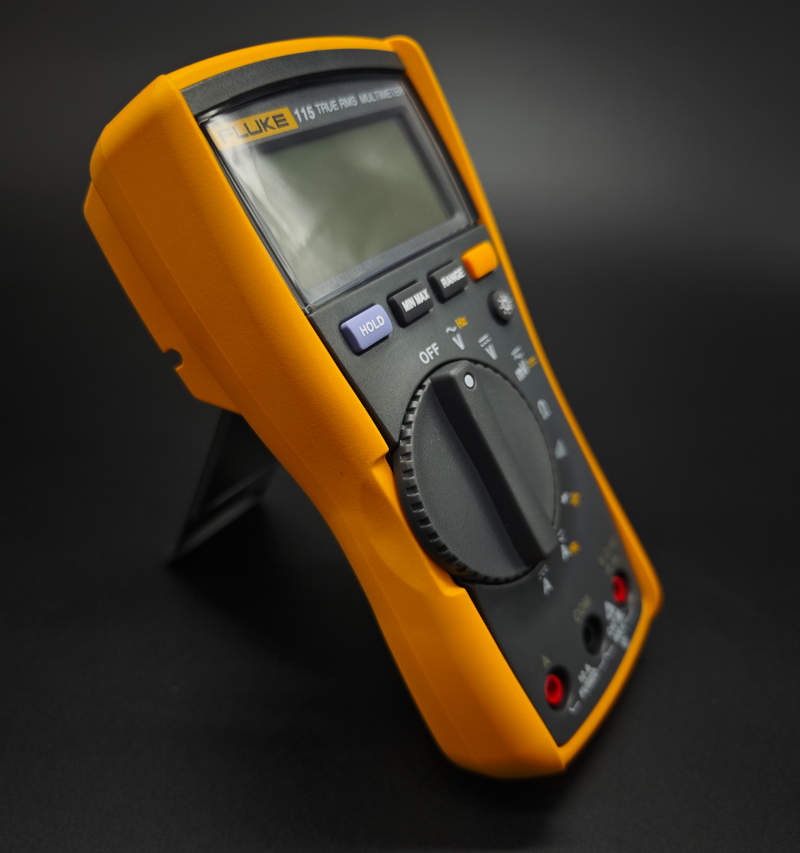

Конструкция Fluke 115 рассчитана на переносную эксплуатацию и регулярные измерения. Основу прибора составляет ударостойкий пластиковый корпус с защитной внешней оболочкой. На передней панели размещены жидкокристаллический дисплей, поворотный переключатель функций и клавиши дополнительных режимов. Входные гнезда разделены по назначению: отдельный разъем используется для тока, а общий и измерительный входы применяются для напряжения, сопротивления, частоты, емкости и проверки диодов. Внутри размещены предохранительные элементы, шунты, резистивные цепи, аналого-цифровой преобразователь и управляющая электроника. Дисплей поддерживает подсветку для считывания результатов при недостаточном освещении. Компоновка органов управления позволяет выполнять основные операции одной рукой.
Принцип работы и защитные функции
При подключении щупов прибор воспринимает входной параметр, преобразует его в нормированный сигнал и выводит рассчитанное значение на дисплей. Защитные решения прибора включают:
- предохранительную защиту токового канала,
- электрическую изоляцию измерительных цепей,
- раздельные входы для различных типов измерений,
- категорию CAT III 600 В для соответствующих распределительных цепей,
- звуковое подтверждение проверки проводимости,
- индикацию режима и единиц измерения на дисплее.
Области применения
Fluke 115 применяется там, где требуется оперативное измерение основных электрических величин без стационарной лабораторной аппаратуры. Наиболее характерные области применения следующие:
- диагностика цепей управления и питания промышленного оборудования,
- измерение тока электрических потребителей,
- контроль сопротивления кабелей, обмоток и компонентов,
- проверка целостности проводников и контактных соединений,
- тестирование диодов и полупроводниковых узлов,
- поиск отклонений при обслуживании электромеханических устройств,
- проверка параметров низковольтных электрических систем.
Таким образом, Fluke 115 представляет собой универсальный цифровой прибор для измерения напряжения, тока, сопротивления, емкости и частоты, а также проверки диодов и целостности электрических цепей. Сочетание True RMS, диапазона напряжения до 600 В, тока до 10 А, сопротивления до 40 МОм и категории CAT III 600 В делает модель пригодной для широкого круга электротехнических задач. Компания «Олниса» осуществляет поставку мультиметров Fluke 115 и другого промышленного оборудования. Поставка продукции предназначена для предприятий, эксплуатационных организаций и технических подразделений, которым требуются измерительные приборы промышленного класса. «Олниса» поставляет оборудование Fluke для единичных закупок и регулярного снабжения предприятий.
