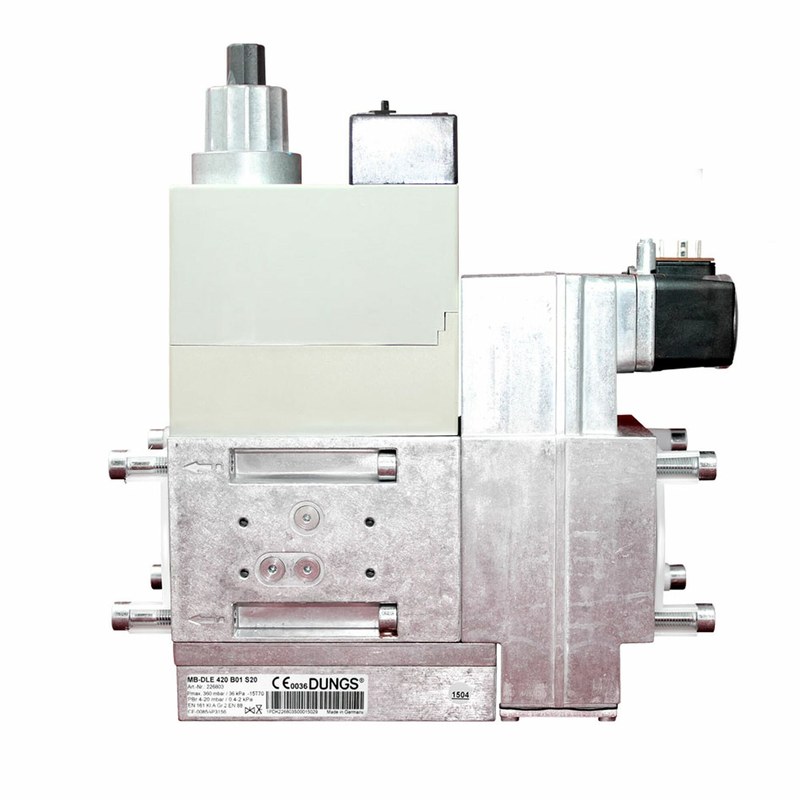

Мультиблок Dungs MB DLE 420: комплексное управление подачей газа
Dungs MB DLE 420 представляет собой комбинированный газовый мультиблок для подготовки, регулирования и безопасной подачи топлива к горелочным устройствам. В одном корпусе объединены основные элементы газовой рампы, что сокращает число внешних соединений и монтажную длину узла. Устройство используется с природным газом, сжиженным углеводородным газом и совместимыми газовыми смесями.
Технические характеристики
Ниже перечислены основные технические параметры Dungs MB DLE 420, определяющие его рабочие режимы:
- присоединительный размер типового исполнения — Rp 2, то есть трубная резьба 2 дюйма,
- номинальное питание электромагнитных клапанов — 230 В переменного тока,
- степень защиты электрических компонентов — IP54,
- число последовательно установленных запорных клапанов — 2,
- режим второй ступени DLE — замедленное открытие и быстрое закрытие,
- регулировка пускового расхода — механическая,
- фильтр установлен перед регулятором и запорными органами,
- регулятор автоматически поддерживает заданное давление после мультиблока,
- контрольные штуцеры предназначены для измерения давления в отдельных участках газового тракта.
Принцип работы основан на последовательном прохождении газа через фильтр, регулятор давления и два электромагнитных клапана. После разрешающего сигнала первая ступень открывает тракт, а вторая с механизмом DLE обеспечивает контролируемое увеличение расхода. При снятии напряжения оба клапана закрываются и прекращают поступление топлива. Плавное открытие уменьшает пусковой бросок газа и способствует устойчивому воспламенению газовоздушной смеси.
Особенности конструкции

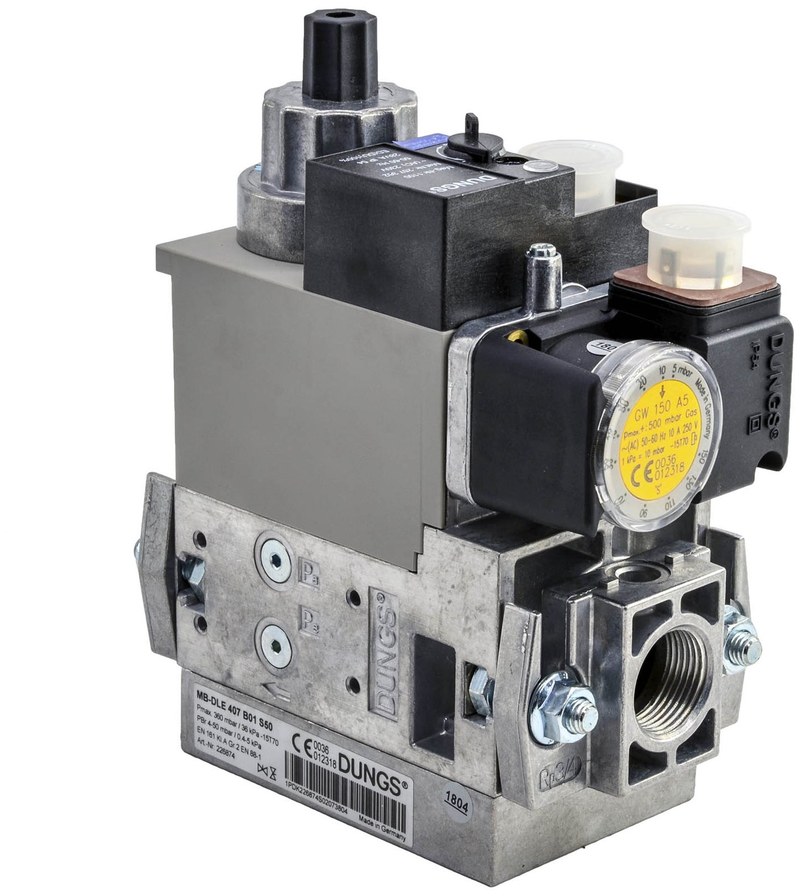

Ключевыми особенностями конструкции является объединение фильтра, регулятора давления, двух автоматических клапанов и измерительных каналов в компактном корпусе. Газ движется по внутренним каналам с минимальным количеством внешних стыков, поэтому сокращается число потенциальных мест утечки. На входе расположен фильтрующий элемент, защищающий клапанные седла и регулирующий механизм от твердых загрязнений. Затем поток поступает в регулятор, действие которого основано на равновесии усилия пружины и давления на мембрану. При изменении расхода мембрана перемещает регулирующий орган, корректируя проходное сечение для поддержания выходного давления. Два электромагнитных клапана установлены последовательно. Первый служит быстродействующим отсечным органом, второй совмещает герметичное перекрытие с замедленным открытием. Механизм DLE сначала пропускает ограниченный пусковой объем газа, после чего клапан перемещается до установленного рабочего положения. При обесточивании закрытие происходит быстро. В корпусе предусмотрены точки контроля давления; отдельные исполнения допускают подключение реле давления. Мультиблок работает в составе автоматики горелки, где открытие газа разрешается только после выполнения требуемого алгоритма пуска и подтверждения готовности системы.
Области и преимущества применения
Ниже перечислены основные области использования Dungs MB DLE 420:
- водогрейные и паровые котлы с автоматическим управлением,
- газовые рампы с функциями фильтрации, редуцирования и двойного отсечения,
- установки с циклическими пусками и контролируемым нарастанием подачи газа,
- автоматизированные теплотехнические комплексы с контролем давления и блокировкой топлива.
К основным преимуществам Dungs MB DLE 420 относятся:
- совмещение нескольких функций газовой рампы в одном корпусе,
- плавное открытие второй клапанной ступени,
- стабилизация выходного давления встроенным регулятором,
- защита механизмов встроенным фильтром,
- сокращение числа резьбовых соединений,
- наличие контрольных точек для измерения давления,
- совместимость с автоматикой горелочных установок.
Таким образом, Dungs MB DLE 420 является интегрированным узлом газовой автоматики, в котором фильтрация, регулирование давления и двойное электромагнитное отсечение реализованы в единой конструкции. Два клапана, механизм плавного открытия DLE и встроенный регулятор формируют управляемую подачу газа при пуске и быстро прекращают поток при отключении горелки. Компактная компоновка, контрольные точки и совмещение нескольких функций позволяют применять мультиблок в промышленных газовых рампах различного назначения. Такое исполнение уменьшает габариты газовой линии, упрощает ее компоновку и обеспечивает последовательное управление подачей топлива в рабочем режиме ГРУ.
