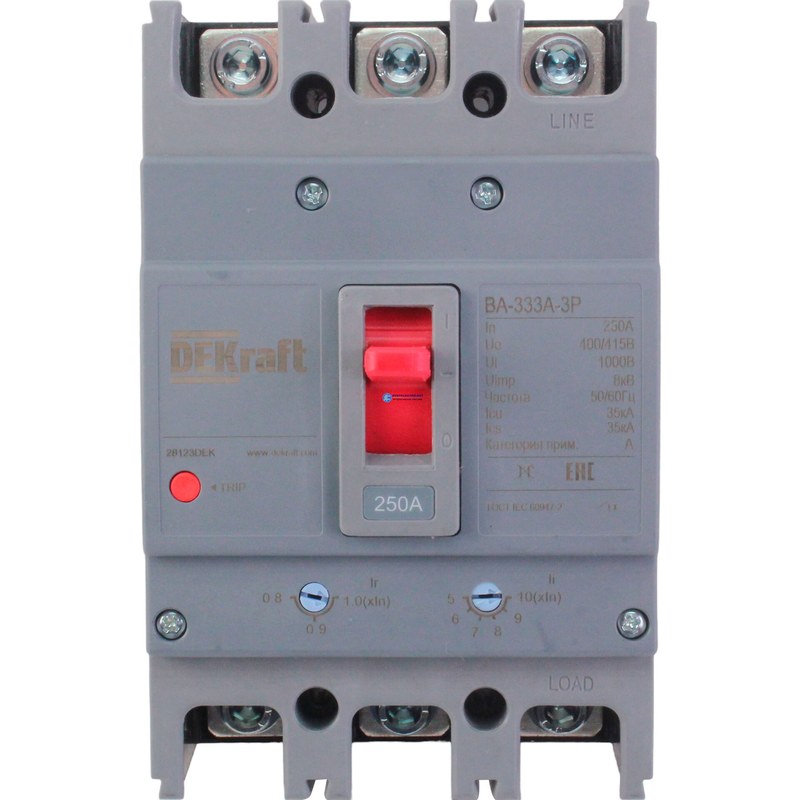

Автоматический выключатель DEKraft ВА 333E для промышленных электросетей

ВА-333E DEKraft относится к низковольтным коммутационным аппаратам в литом корпусе и применяется для защиты электрических цепей от короткого замыкания и длительных перегрузок. Устройство рассчитано на оперативное включение и отключение линии, а также на автоматическое размыкание контактов при аварийном режиме. Конструкция объединяет силовую контактную систему, механизм свободного расцепления, дугогасительные камеры и блок защиты. Такое исполнение позволяет использовать аппарат в распределительных щитах, шкафах автоматики и силовых цепях промышленного оборудования.

Технические характеристики

Ниже перечислены основные параметры ВА-333E DEKraft, определяющие допустимые электрические режимы и условия эксплуатации:

• номинальное рабочее напряжение переменного тока — до 400/415 В,
• номинальная частота сети — 50 Гц,
• число полюсов — 3,
• номинальный ток в зависимости от исполнения — от 16 до 250 А,
• предельная отключающая способность при 400 В — до 25 кА,
• рабочая категория — A,
• расцепитель — тепломагнитный,
• тепловая защита действует при продолжительной перегрузке относительно номинального тока,
• электромагнитная отсечка обеспечивает быстрое отключение при токе короткого замыкания,
• механическая износостойкость — до нескольких тысяч циклов включения и отключения,
• электрическая износостойкость зависит от коммутируемого тока и режима нагрузки,
• подключение проводников выполняется к силовым выводам корпуса,
• монтаж производится на монтажную панель низковольтного устройства.

Принцип действия основан на контроле тока силовой цепи расцепителями. При продолжительной перегрузке нагрев биметаллического элемента вызывает его деформацию и воздействие на механизм отключения. Чем выше ток относительно номинального значения, тем меньше выдержка времени. При коротком замыкании электромагнитный расцепитель реагирует практически мгновенно: подвижный сердечник приводит в действие отключающий механизм, после чего главные контакты размыкаются. Возникающая дуга направляется в дугогасительную камеру, разделяется пластинами на короткие участки и быстро теряет энергию.

Особенности конструкции

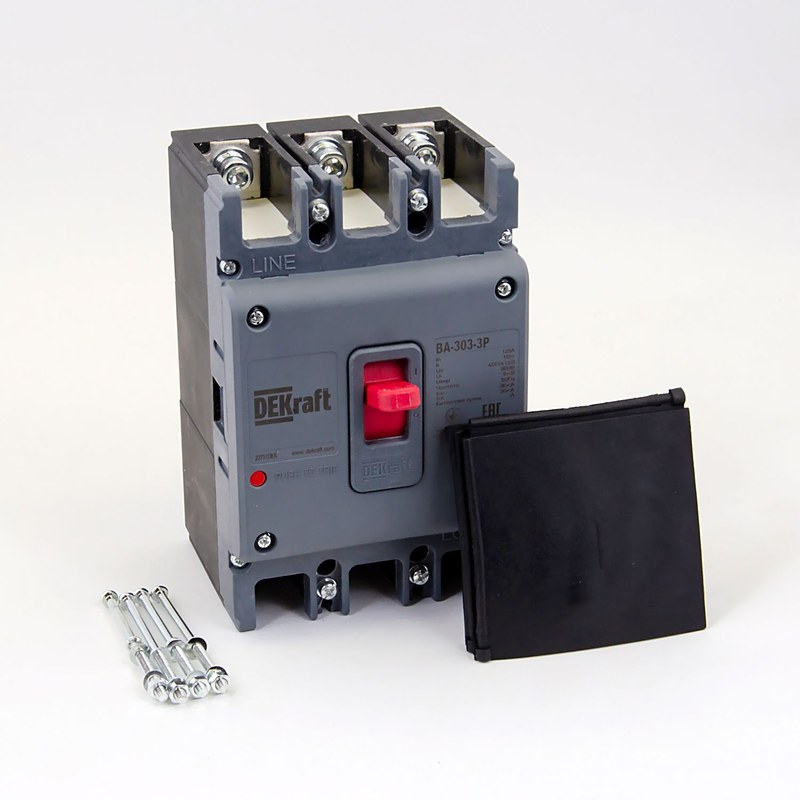

Ключевыми особенностями ВА-333E DEKraft являются компактный литой корпус и объединение коммутационного и защитного узлов. Корпус выполняет изоляционную и механическую функции, удерживает внутренние элементы и ограничивает доступ к токоведущим частям. В каждой силовой фазе расположены неподвижный и подвижный контакты. Контактная система связана с общим приводным механизмом, поэтому размыкание трех полюсов происходит одновременно. Рукоятка на лицевой части отображает состояние аппарата и используется для ручного управления. Механизм свободного расцепления не позволяет удерживать контакты во включенном положении при срабатывании защиты. Даже при механическом удержании рукоятки аварийный сигнал от расцепителя вызывает размыкание. После срабатывания рукоятка занимает промежуточное положение, позволяющее отличить защитное отключение от ручного. Для повторного включения механизм сначала переводят в положение полного отключения, после чего выполняют включение. Дугогасительные камеры расположены рядом с разрывами силовых контактов и сформированы из набора металлических пластин. Между ними дуга дробится, охлаждается и деионизируется. Это уменьшает время ее горения и воздействие аварийного тока на контактную систему. Силовые выводы рассчитаны на присоединение проводников соответствующего сечения или шин. Вспомогательные принадлежности, предусмотренные конкретным исполнением, могут применяться для дистанционного отключения, сигнализации положения и электрической блокировки.

Области применения

Ниже представлены основные области применения ВА-333E DEKraft в системах распределения и защиты электроэнергии:

• вводные и распределительные панели промышленных объектов,
• шкафы управления электродвигателями и насосными установками,
• цепи питания вентиляционного и компрессорного оборудования,
• распределительные устройства административных и коммерческих зданий,
• силовые линии производственных машин и технологических установок,
• электрощиты инженерных систем отопления, водоснабжения и кондиционирования,
• локальные распределительные сборки с трехфазной нагрузкой.

Таким образом, ВА-333E DEKraft представляет собой автоматический выключатель для трехфазных низковольтных цепей, объединяющий ручную коммутацию, защиту от перегрузки и быстрое отключение при коротком замыкании. Тепломагнитный расцепитель, дугогасительные камеры и механизм свободного расцепления обеспечивают работу аппарата в составе распределительных устройств и промышленного оборудования. Компания «Олниса» поставляет автоматические выключатели DEKraft для предприятий и организаций, которым требуется комплектование низковольтных электрических систем. Поставка через «Олниса» дает возможность получать промышленное оборудование в необходимом исполнении для оснащения, модернизации и эксплуатационного резерва.
