Клемма на DIN-рейку Degson для безопасного подключения оборудования
Клеммы Degson для монтажа на DIN-рейку применяются в распределительных шкафах, системах автоматики, энергетическом оборудовании и промышленных установках для разъемного или постоянного соединения проводников. Их задача — создать надежный электрический контакт при компактном размещении цепей. Конструкция рассчитана на установку на стандартную металлическую рейку шириной 35 мм, что упрощает компоновку шкафа и позволяет объединять клеммы в многопозиционные группы. В зависимости от исполнения применяются винтовые или пружинные зажимы, сохраняющие механическую прочность и стабильность контакта.
Технические характеристики
Ниже перечислены типовые технические параметры клемм Degson, предназначенных для монтажа на DIN-рейку. Конкретные значения зависят от серии и сечения подключаемого проводника, однако для распространенных промышленных исполнений характерны следующие диапазоны:
- номинальное напряжение до 500–800 В,
- номинальный ток приблизительно 24–41 А,
- сечение одножильного проводника от 0,2 до 6 мм2,
- сечение многожильного проводника от 0,2 до 4 мм2,
- рабочий шаг корпуса около 5,2–8,2 мм,
- монтаж на DIN-рейку типа TH35,
- диапазон рабочих температур ориентировочно от –40 до +105 C,
- материал токоведущих элементов — медный сплав с защитным покрытием,
- материал изоляционного корпуса — термостойкий полиамид,
- допустимая длина зачистки проводника обычно 8–12 мм,
- момент затяжки винтового соединения ориентировочно 0,5–0,8 Н·м,
- количество уровней подключения — 1 или 2 в зависимости от исполнения,
- число электрических точек соединения — от 2 и более при использовании перемычек.

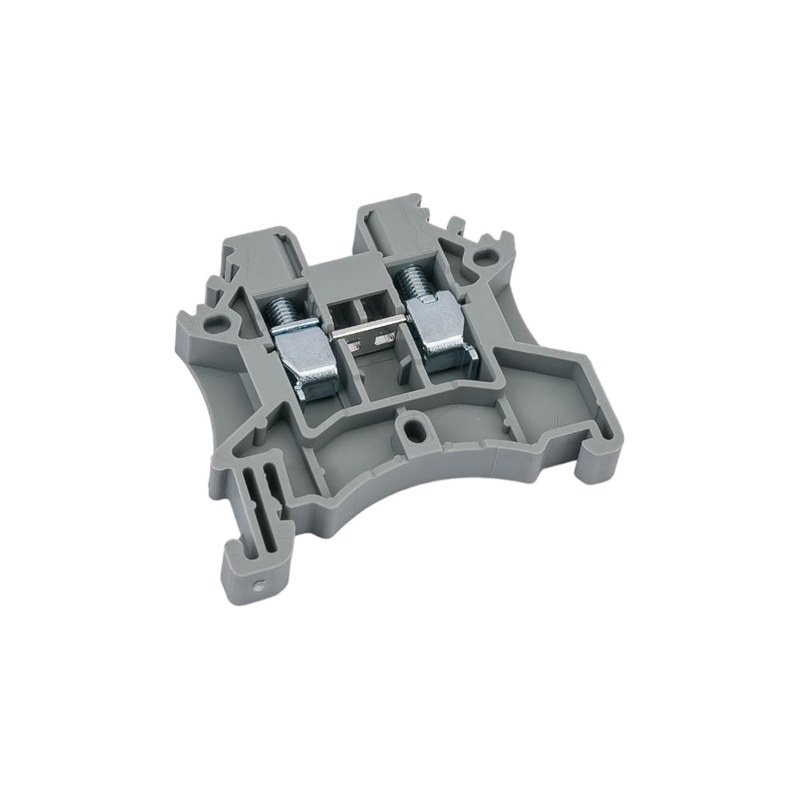

Клемма формирует токопроводящий канал между подключенными проводниками. При винтовом способе соединения жила прижимается металлическим элементом к токовой шине. Усилие затяжки должно снижать переходное сопротивление без деформации жилы. В пружинных конструкциях контакт создается упругим элементом, который компенсирует температурные расширения и вибрационные воздействия. Для многопроволочных жил могут применяться наконечники.
Особенности конструкции

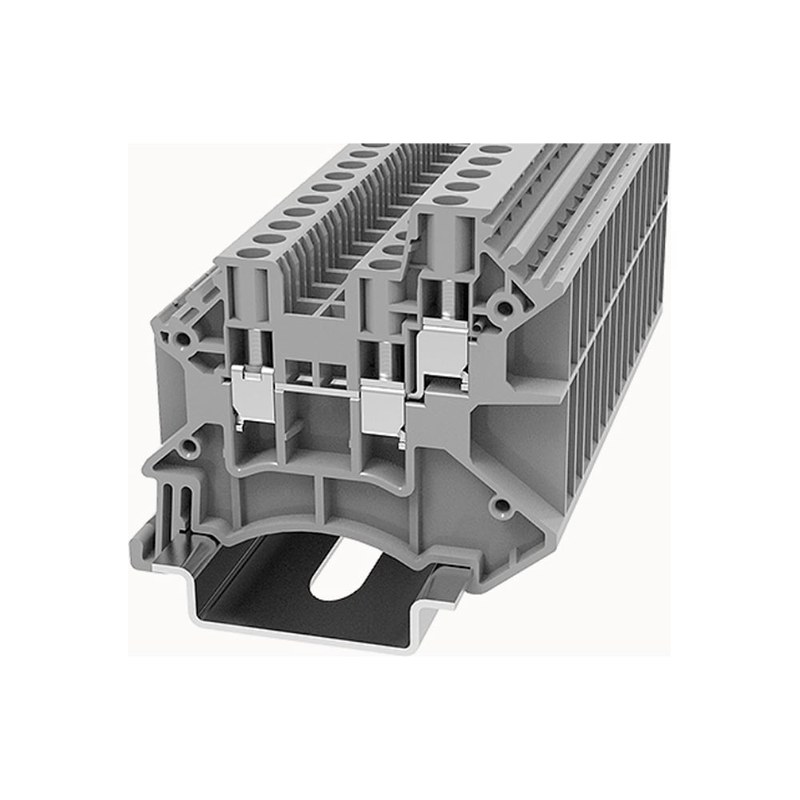

Ключевыми особенностями конструкции является модульность, изоляционное разделение соседних цепей и возможность плотной установки на общей DIN-рейке. Корпус выполняется из диэлектрического материала с высокой механической прочностью. Внутри размещена токоведущая шина, контактный узел и механизм фиксации проводника. Защелкивающаяся нижняя часть удерживает изделие на рейке TH35. Боковые стенки формируют межполюсную изоляцию, а торцевые крышки закрывают открытые элементы крайнего модуля. Несколько клемм могут объединяться перемычками для распределения одного потенциала на группу проводников. Маркировочные площадки используются для обозначения номера цепи, функционального назначения. Это облегчает идентификацию проводников при обслуживании. Для разделения групп могут применяться перегородки, а для фиксации набора модулей на рейке — концевые стопоры.
Принцип работы
Принцип работы клеммы основан на создании контактного давления между зачищенной жилой и токоведущим элементом. После установки винт или пружина фиксирует жилу и обеспечивает прохождение тока. При корректной подготовке жилы контакт остается стабильным, а нагрев — допустимым. Диэлектрический корпус разделяет соседние токоведущие части. Основные режимы эксплуатации можно представить следующим образом:
- постоянная передача тока в силовой или управляющей цепи,
- распределение общего потенциала через перемычки,
- соединение входящих и отходящих проводников,
- разделение цепей по функциональным группам,
- подключение цепей управления, сигнализации и питания,
- использование в одноуровневых или двухуровневых клеммных сборках.
Области применения
Ниже представлены основные направления, где клеммы Degson на DIN-рейку используются как элемент соединения:
- распределительные и вводно-распределительные шкафы,
- шкафы промышленной автоматики,
- панели управления технологическими установками,
- источники питания и преобразовательное оборудование,
- станки и производственные линии,
- системы вентиляции, отопления и водоснабжения,
- системы контроля, измерения и диспетчеризации,
- щитовые сборки зданий и инфраструктурных объектов,
- испытательные стенды и лабораторное оборудование,
- системы подключения датчиков, исполнительных механизмов и релейных цепей.
Таким образом, клемма на DIN-рейку Degson представляет собой компактный соединительный элемент для силовых, сигнальных и управляющих цепей. Ее конструкция сочетает механическую фиксацию на стандартной рейке, изолированный токоведущий канал и возможность объединения нескольких модулей в единую клеммную сборку. При соблюдении допустимого сечения проводника, тока, напряжения и момента затяжки соединение сохраняет стабильные электрические характеристики в течение длительной эксплуатации. Компания «Олниса» поставляет клеммы Degson и другое промышленное оборудование для комплектации электротехнических и автоматизированных систем. Поставка через «Олниса» позволяет включать необходимую продукцию Degson в единые закупочные партии для предприятий по всей России. Поставка доступна для предприятий России.
