Регулирующий клапан ESBE 3F50: технические возможности и сферы применения

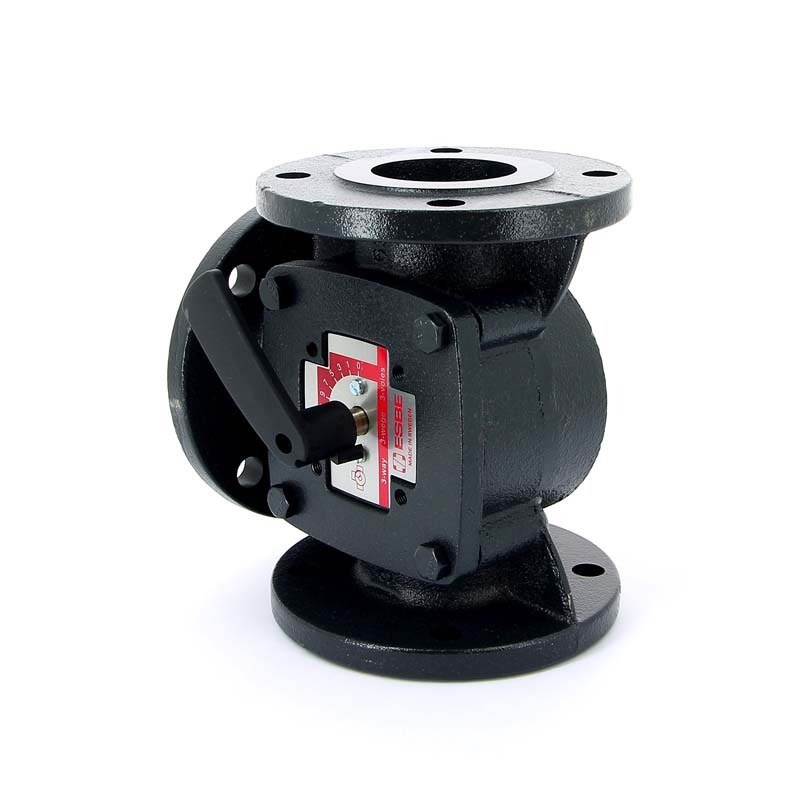

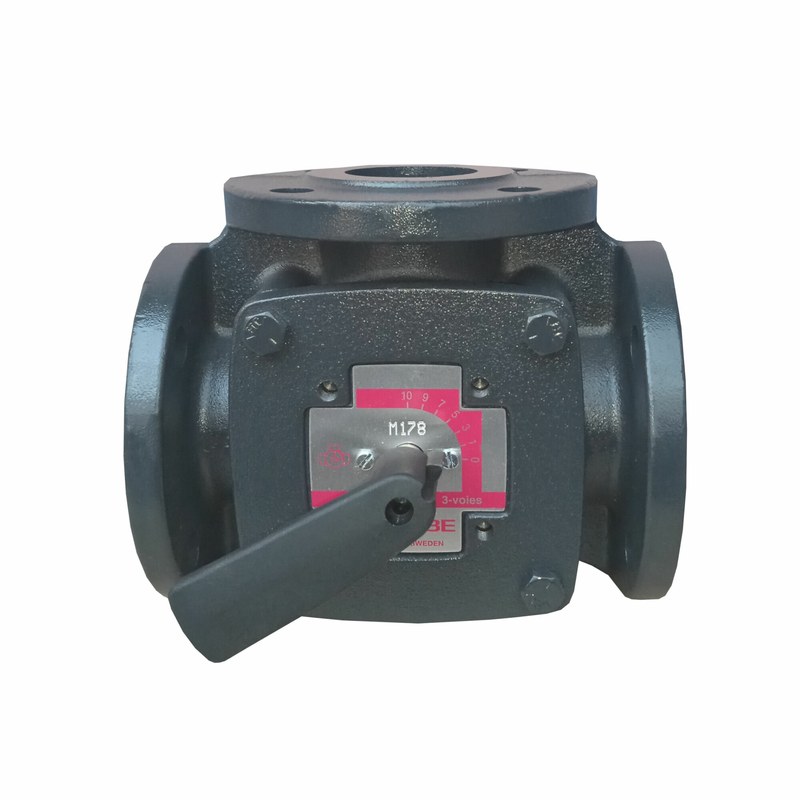

ESBE 3F50 представляет собой трехходовой поворотный смесительный клапан фланцевого исполнения, предназначенный для регулирования потоков теплоносителя в системах отопления, теплоснабжения и технологической циркуляции. Устройство изменяет соотношение потоков за счет поворота внутреннего регулирующего органа, обеспечивая смешение или разделение среды в зависимости от схемы трубопровода. Конструкция рассчитана на работу с ручным либо электромеханическим приводом, перемещающим шток в пределах рабочего угла.

Технические характеристики

Ниже перечислены основные параметры ESBE 3F50, определяющие пропускную способность и режимы эксплуатации:

• номинальный диаметр присоединения — DN 50,
• тип присоединения — фланцевый,
• число рабочих патрубков — 3,
• условное рабочее давление — до 6 бар,
• класс давления корпуса — PN 6,
• пропускная способность Kvs — около 40 м3/ч,
• рабочий угол поворота регулирующего элемента — 90,
• максимальная температура теплоносителя — до +110 C,
• минимальная допустимая температура среды — около -10 C без замерзания,
• основная рабочая среда — вода и водные растворы гликоля,
• допустимое содержание гликоля — до 50 %,
• характер регулирования — поворотный, смешивающий или распределительный,
• положение регулирующего органа — от полностью закрытого до полностью открытого,
• управление — ручное либо автоматическое посредством поворотного привода,
• ориентировочная утечка через закрытый регулирующий орган — не более 1 % от Kvs,
• материал корпуса — чугун,
• материал внутренних деталей — коррозионностойкие металлические сплавы,
• уплотнительные элементы — термостойкие полимерные материалы,
• назначение — регулирование расхода, температуры и соотношения потоков.

Гидравлическая работа клапана зависит от перепада давления и схемы подключения. При использовании в режиме смешения два входящих потока поступают через разные патрубки, после чего объединяются внутри корпуса и выходят через общий канал. В распределительном режиме один входной поток направляется между двумя выходами в заданной пропорции. Значение Kvs характеризует расход воды через полностью открытый клапан при перепаде давления 1 бар и используется при оценке пропускной способности арматуры.

Особенности конструкции

Ключевыми особенностями конструкции ESBE 3F50 являются фланцевый корпус, поворотный внутренний затвор, шток для передачи вращающего момента и герметизирующие элементы, ограничивающие перетоки между каналами. Корпус рассчитан на установку на трубопровод DN 50 в составе узла. Внутренний регулирующий элемент изменяет проходные сечения синхронно: при повороте одного сектора проход увеличивается, а другого уменьшается. Это обеспечивает плавное перераспределение расхода. Рабочий поворот составляет 90, что позволяет сопрягать клапан с типовыми поворотными электроприводами. Шток расположен в верхней части корпуса и соединяет затвор с рукояткой либо приводом. Передача момента выполняется непосредственно на регулирующий элемент, поэтому положение исполнительного механизма соответствует степени открытия каналов. Уплотнение штока препятствует выходу теплоносителя наружу. Фланцевое исполнение подходит для тепловых пунктов, котельных и распределительных узлов. Принцип действия основан на изменении гидравлического сопротивления двух проходов. При повороте штока от 0 до 90 затвор меняет площадь проходных сечений. В режиме смешения клапан дозирует поступление горячего и обратного теплоносителя, формируя требуемую температуру на выходе. В режиме распределения общий поток направляется по двум ветвям в изменяемой пропорции. Основными рабочими состояниями являются полное открытие первого канала, промежуточное смешение, среднее положение с одновременным пропуском через два направления, приоритет второго канала и крайнее положение с его максимальным открытием.

Области применения

Ниже перечислены типовые области, в которых трехходовой клапан ESBE 3F50 используется как регулирующий элемент:

• системы радиаторного и панельного отопления,
• тепловые пункты и распределительные коллекторы,
• котельные установки с регулированием температуры обратной воды,
• контуры теплых полов большой тепловой мощности,
• системы охлаждения и циркуляции воды,
• теплообменные установки,
• контуры с насосной циркуляцией,
• промышленные системы транспортировки водно-гликолевых растворов,
• узлы смешения приточной вентиляции,

• технологические контуры с перераспределением расхода.

Таким образом, ESBE 3F50 является трехходовым клапаном для регулирования расхода и температуры теплоносителя в системах с фланцевыми трубопроводами DN 50. Сочетание поворотной конструкции, рабочего угла 90, давления до 6 бар и пропускной способности около 40 м3/ч позволяет использовать его в смесительных и распределительных узлах различного назначения. Компания «Олниса» поставляет ESBE 3F50 и другое промышленное оборудование для объектов теплоснабжения, отопления и технологических систем. Поставка через «Олниса» дает возможность комплектовать проекты промышленной арматурой требуемого типа и исполнения.
