Модульная розетка DEKraft для DIN-рейки — надежное подключение в системах электроснабжения
Модульная розетка DEKraft на DIN-рейку применяется внутри распределительных щитов и шкафов автоматики как стационарная точка подключения переносных измерительных приборов, сервисного инструмента, блоков питания и другой аппаратуры с однофазным питанием. Устройство устанавливается непосредственно на стандартную монтажную рейку, благодаря чему не требует отдельного настенного корпуса и сохраняет единый модульный принцип построения щита.
Технические характеристики
Основные электрические и монтажные параметры определяют допустимый режим эксплуатации розетки внутри распределительного оборудования. Ниже перечислены ключевые характеристики устройства:
- номинальное напряжение питания — 230 В переменного тока,
- предельное рабочее напряжение — до 250 В,
- номинальная частота сети — 50 Гц,
- номинальный ток нагрузки — 16 А,
- максимальная расчетная мощность подключаемой нагрузки при 230 В — около 3,68 кВт,
- число полюсов подключения — 2P+PE, то есть фазный, нейтральный и защитный проводники,
- тип электрической сети — однофазная сеть переменного тока,
- способ установки — монтаж на DIN-рейку шириной 35 мм,
- тип DIN-рейки — TH 35,
- степень защиты корпуса при установке в закрытом щите — IP20,
- класс электротехнического исполнения — модульное щитовое устройство,
- способ присоединения проводников — винтовые зажимы,
- рекомендуемое сечение медных проводников — от 1,5 до 4 мм2,
- рабочая температура эксплуатации — ориентировочно от -25 до +40 C,
- наличие защитного контакта — предусмотрено,
- назначение — питание вспомогательного оборудования внутри щита.
Особенности конструкции

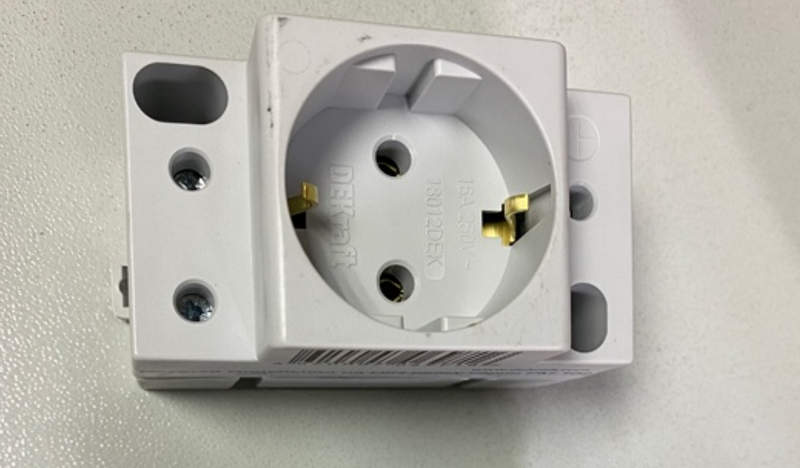

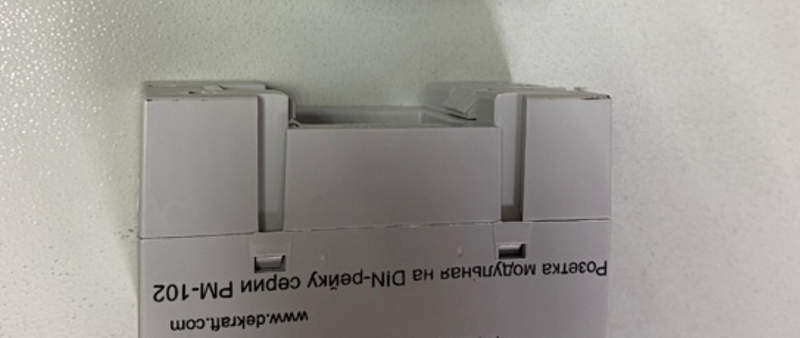

Конструкция модульной розетки DEKraft ориентирована на установку в ограниченном пространстве электротехнического шкафа. Корпус имеет геометрию, совместимую с модульной аппаратурой, а задняя часть оснащена механизмом фиксации на DIN-рейке. Внутри корпуса расположены фазный и нейтральный контактные узлы, а также отдельный защитный контакт PE. Токопроводящие элементы рассчитаны на многократное включение вилки и сохранение достаточного контактного давления. Винтовые клеммы обеспечивают механическую фиксацию жил кабеля и передачу тока без промежуточных переходников. Для безопасной эксплуатации питание розетки должно подаваться через соответствующий автоматический выключатель, а защитный проводник PE подключается к общей системе защитного заземления шкафа.
Принцип работы и режимы эксплуатации
Работа устройства основана на прямой передаче сетевого напряжения от входных клемм к контактам розеточного разъема. После подачи питания на фазный и нейтральный выводы между рабочими контактами формируется напряжение 230 В, а защитный контакт остается соединенным с PE-проводником. Основные режимы эксплуатации включают:
- дежурный режим без подключенной нагрузки, при котором на контактах присутствует сетевое напряжение, но ток практически не протекает,
- рабочий режим с подключенным прибором, в котором ток определяется мощностью потребителя и не должен превышать 16 А,
- кратковременное сервисное питание измерительных устройств при наладочных и диагностических операциях,
- периодическое питание электроинструмента малой и средней мощности при обслуживании щита,
- питание блоков питания, ноутбуков, тестеров, программаторов и другой аппаратуры, используемой возле шкафа,
- аварийно-сервисный режим для подключения вспомогательного оборудования.
Области применения
Модульная розетка на DIN-рейку особенно удобна там, где требуется получить доступ к сетевому напряжению непосредственно внутри электрощита. Основными областями применения являются:
- распределительные щиты жилых и административных зданий,
- шкафы управления промышленным оборудованием,
- шкафы автоматики технологических линий,
- системы вентиляции, отопления и водоснабжения,
- насосные и компрессорные установки,
- щиты управления освещением,
- шкафы диспетчеризации и телеметрии,
- сервисные панели производственного оборудования,
- испытательные стенды и лабораторные электроустановки.
Таким образом, модульная розетка DEKraft на DIN-рейку представляет собой компактный элемент низковольтной щитовой инфраструктуры, предназначенный для подключения однофазных потребителей напряжением 230 В с током до 16 А. Установка на DIN-рейку 35 мм, защитный контакт PE, винтовые клеммы и изоляционный корпус обеспечивают совместимость с типовыми распределительными шкафами и удобство эксплуатации. Устройство рационально использовать как внутреннюю сервисную точку питания в системах электроснабжения, автоматизации и промышленного управления. Компания «Олниса» осуществляет поставку промышленного электротехнического оборудования, включая модульные устройства DEKraft для распределительных щитов и шкафов управления. Поставка выполняется для предприятий, монтажных организаций и эксплуатационных служб, которым требуется надежная модульная аппаратура для оснащения электротехнических систем. «Олниса» обеспечивает поставку оборудования DEKraft в составе единичных и комплексных заказов.
