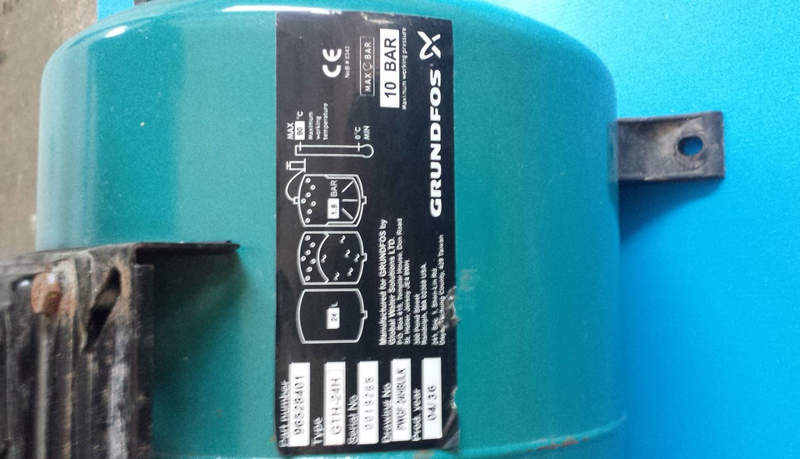

Мембранный гидроаккумулятор Grundfos GTH-24H — запас воды и стабилизация давления в насосной системе

Насосная установка без промежуточного запаса воды вынуждена реагировать практически на каждое открытие крана. Даже небольшой расход способен вызвать пуск двигателя, а частые циклы включения и остановки увеличивают нагрузку на оборудование. Grundfos GTH-24H — мембранный гидроаккумулятор, предназначенный для создания водяного резерва и сглаживания изменений давления в системе. Модель объемом 24 л применялась в составе повысительных установок Grundfos, в том числе совместно с самовсасывающими насосами семейства JP. Внутри резервуара вода не заполняет весь металлический корпус: ее отделяет от воздушной камеры эластичная мембрана. Именно сжатый воздух создает упругий запас энергии, благодаря которому часть воды может поступать к потребителю без немедленного запуска насоса.

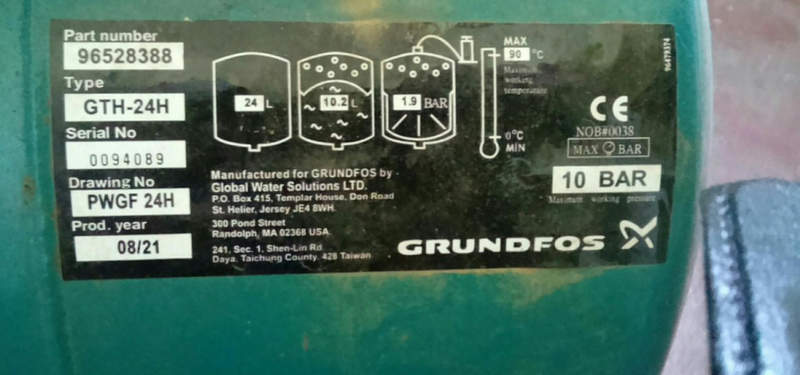

Технические характеристики

Параметры GTH-24H определяют его работу как промежуточного накопителя в напорной системе. Ниже рассмотрим основные характеристики:

• бренд — Grundfos,
• категория — мембранный гидроаккумулятор,
• модель — GTH-24H,
• номинальный объем резервуара — 24 л,
• назначение — накопление воды под давлением,
• максимальное рабочее давление — до 10 бар,
• максимальная температура воды — до +90 °C,
• конструкция — закрытый мембранный бак,
• разделение сред — вода и предварительно сжатый воздух,
• вариант применения — насосные и повысительные установки,
• типичная совместимость — станции на базе насосов Grundfos JP.

Особенности конструкции устройств

В Grundfos GTH-24H используется принцип пневматического накопления энергии. Внутреннее пространство разделено мембраной: с одной стороны находится вода, с другой — воздух под предварительным давлением. Когда насос нагнетает воду в резервуар, мембрана смещается, а воздух сжимается. После отключения насоса именно этот сжатый объем начинает выталкивать воду обратно в трубопровод. Такой процесс имеет важное практическое следствие. При небольшом водоразборе двигатель не обязан запускаться мгновенно: сначала система использует запас, находящийся в баке. По мере снижения давления реле подает команду на включение насоса, после чего резервуар снова наполняется. Мембранное разделение также исключает постоянный прямой контакт основного воздушного объема с водой. Если мембрана повреждается или воздушное давление становится недостаточным, полезный запас резко сокращается, а насос начинает часто включаться и выключаться. Именно учащенное циклирование является одним из характерных признаков нарушения нормальной работы гидроаккумулятора. Компактный объем 24 л делает GTH-24H подходящим для относительно небольших повысительных установок, где требуется снизить количество пусков насоса, но установка крупного напорного резервуара нецелесообразна.

Области применения

Гидроаккумулятор используется там, где насос работает в системе с периодическим и неравномерным потреблением воды. Ниже рассмотрим характерные варианты применения:

• частное водоснабжение,
• повысительные насосные станции,
• установки на базе самовсасывающих насосов JP,
• подача воды из накопительной емкости,
• водоснабжение загородного дома,
• системы хозяйственного водопотребления,
• небольшие поливочные линии,
• подача воды к санитарным точкам,
• компенсация кратковременного водоразбора,
• сокращение количества пусков электродвигателя,
• стабилизация давления между рабочими циклами насоса.

Компания «Олниса» поставляет насосное и промышленное оборудование, включая компоненты систем водоснабжения и оборудование Grundfos. Заказчикам доступны технические консультации по характеристикам, рабочему давлению, объему и назначению оборудования. Компания также обеспечивает оперативную доставку по всей стране.

Преимущества

Практический эффект GTH-24H связан прежде всего не с увеличением производительности самого насоса, а с изменением режима его работы. К ключевым преимуществам относятся:

• номинальный объем 24 л,
• создание промежуточного запаса воды,
• снижение количества коротких пусков насоса,
• сглаживание колебаний давления,
• работа в автоматических системах водоснабжения,
• мембранное разделение воды и воздушной камеры,
• возможность применения при давлении до 10 бар,
• допустимая температура воды до +90 °C,
• компактность по сравнению с резервуарами большого объема,
• совместимость с повысительными установками Grundfos,
• уменьшение циклической нагрузки на электродвигатель,
• поддержание водоразбора в промежутке между пусками насоса.

Таким образом, Grundfos GTH-24H — 24-литровый мембранный гидроаккумулятор, задача которого заключается в накоплении части воды под давлением и формировании упругого запаса за счет сжатого воздуха. Он не заменяет насос и не увеличивает его максимальную подачу, но позволяет системе работать спокойнее, сокращая количество ненужных включений при небольшом расходе. Модель применялась в составе насосных установок Grundfos и подходит для систем, где требуется компактный напорный резервуар.
