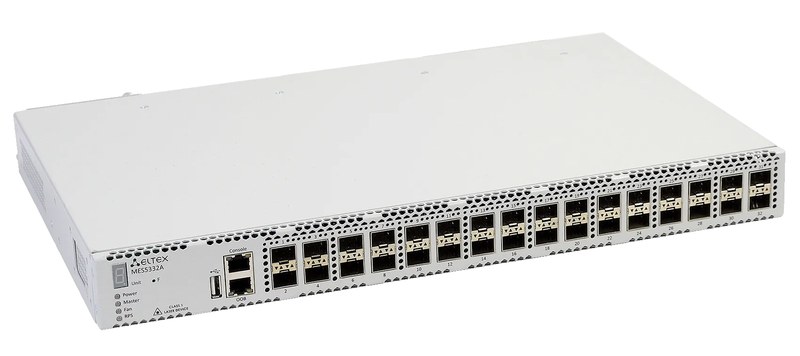

Коммутатор Eltex 5332 представляет собой оборудование класса агрегации, предназначенное для построения производительных сетевых инфраструктур с высокой плотностью оптических подключений. Устройство применяется в составе крупных корпоративных сетей, центров обработки данных и телекоммуникационных систем, где требуется обработка значительных потоков информации с минимальными задержками. Архитектура оборудования рассчитана на работу на втором и третьем уровнях модели OSI, обеспечивая коммутацию Ethernet-трафика, маршрутизацию IP-пакетов и организацию масштабируемых сетевых сегментов. Основой конструкции является высокопроизводительная коммутационная платформа с поддержкой интерфейсов 10 Gigabit Ethernet. Eltex 5332 оснащается 32 портами SFP+/SFP для подключения оптических линий связи и отдельным портом управления вне основной сети. Такая конфигурация позволяет использовать устройство в качестве узла агрегации между уровнем доступа и ядром сети, обеспечивая эффективное распределение нагрузки между большим количеством подключенных систем.
Технические характеристики
Ключевыми параметрами Eltex 5332 являются высокая пропускная способность, развитая система управления трафиком и возможность масштабирования сетевой архитектуры. Основные технические характеристики оборудования включают:
- Количество оптических интерфейсов 10GBASE-R (SFP+)/1000BASE-X (SFP) — 32 порта,
- порт внеполосного управления 10/100/1000BASE-T — 1 порт,
- порт USB 2.0 для сервисных операций — 1 порт,
- пропускная способность коммутационной матрицы — 640 Гбит/с,
- объем оперативной памяти DDR3 — 1 Гбайт,
- объем памяти NAND Flash — 1 Гбайт,
- размер таблицы MAC-адресов — до 32768 записей,
- количество поддерживаемых VLAN — до 4094,
- количество записей ARP — более 8000,
- количество устройств при стекировании — до 8 единиц,
- напряжение питания переменного тока — от 100 до 240 В с частотой 50–60 Гц,
- напряжение питания постоянного тока — от 36 до 72 В,
- максимальная потребляемая мощность — около 85 Вт,
- рабочий температурный диапазон — от -10 С до +45 С,
- форм-фактор установки — 1U для 19-дюймовой стойки,
- габаритные размеры — 430 × 44 × 275 мм,
- масса оборудования — около 3,8 кг.
Высокая производительность Eltex 5332 обеспечивается применением аппаратной обработки потоков данных. Коммутационная матрица позволяет передавать большие объемы информации между подключенными узлами без снижения скорости при одновременной работе множества сетевых сервисов. Поддержка технологий VLAN, QoS, ACL и механизмов управления маршрутизацией обеспечивает гибкое разделение трафика и эффективное использование сетевых ресурсов.
Особенности конструкции

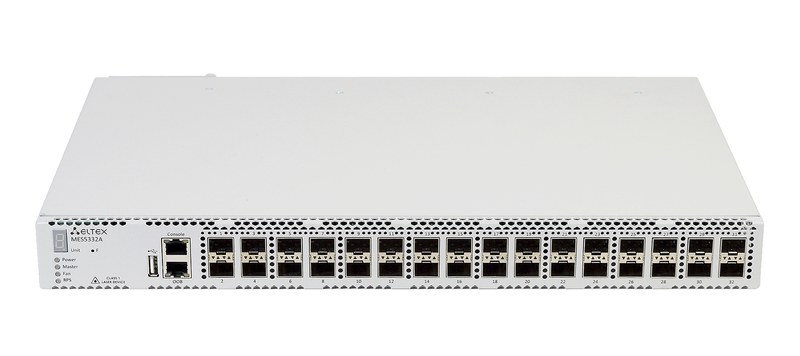

Конструкция Eltex 5332 разработана для эксплуатации в составе телекоммуникационных шкафов и серверных стоек. Корпус выполнен в стоечном исполнении 1U, что позволяет рационально использовать пространство при построении сетевой инфраструктуры высокой плотности. Передача данных осуществляется через оптические интерфейсы SFP+/SFP, обеспечивающие подключение магистральных каналов связи и серверного оборудования. Аппаратная архитектура включает коммутационный процессор, систему управления памятью и модули контроля состояния внутренних компонентов. Работа устройства построена по принципу аппаратной коммутации пакетов с использованием таблиц MAC-адресов и маршрутизации сетевого уровня L3. При поступлении кадра оборудование анализирует адрес назначения, определяет оптимальный путь передачи и направляет данные через соответствующий интерфейс. Поддержка стекирования позволяет объединять до 8 устройств в единую логическую систему управления. Такой принцип построения применяется для увеличения количества доступных портов и повышения отказоустойчивости сетевой инфраструктуры. Для передачи крупных информационных блоков предусмотрена технология Jumbo Frames, снижающая количество служебных операций при работе с большими массивами данных. К основным конструктивным особенностям относятся:
- стоечное исполнение высотой 1U,
- 32 высокоскоростных оптических интерфейса SFP+/SFP,
- поддержка резервирования аппаратных компонентов,
- возможность установки сменных модулей питания,
- организация охлаждения для постоянной эксплуатации в серверных шкафах,
- поддержка централизованного управления несколькими устройствами,
- наличие отдельного интерфейса управления вне основного сетевого канала.
Области применения
Eltex 5332 используется в сетевых системах, где необходима высокая скорость передачи данных и возможность построения многоуровневой инфраструктуры. Оборудование подходит для организации магистральных соединений, агрегации каналов доступа и взаимодействия между вычислительными комплексами. Основными областями применения являются:
- корпоративные вычислительные комплексы,
- системы хранения и обработки больших объемов данных,
- сетевые узлы агрегации уровня предприятия.
Благодаря поддержке функций второго и третьего уровня коммутатор способен выполнять задачи коммутации Ethernet-кадров, распределения VLAN-сегментов и маршрутизации IP-трафика. Использование оборудования позволяет создавать масштабируемые сетевые решения с высокой пропускной способностью и стабильной передачей данных.
Таким образом, Eltex 5332 является производительным сетевым коммутатором агрегации, предназначенным для эксплуатации в современных телекоммуникационных и корпоративных инфраструктурах. Сочетание высокой скорости передачи данных, развитых функций управления и масштабируемой архитектуры делает оборудование эффективным решением для построения надежных сетей. Компания «Олниса» выполняет поставку оборудования Eltex и промышленной электронной продукции для предприятий различных отраслей.
