Тестер Fluke MS2-100 MicroScanner2: профессиональная диагностика кабельных линий

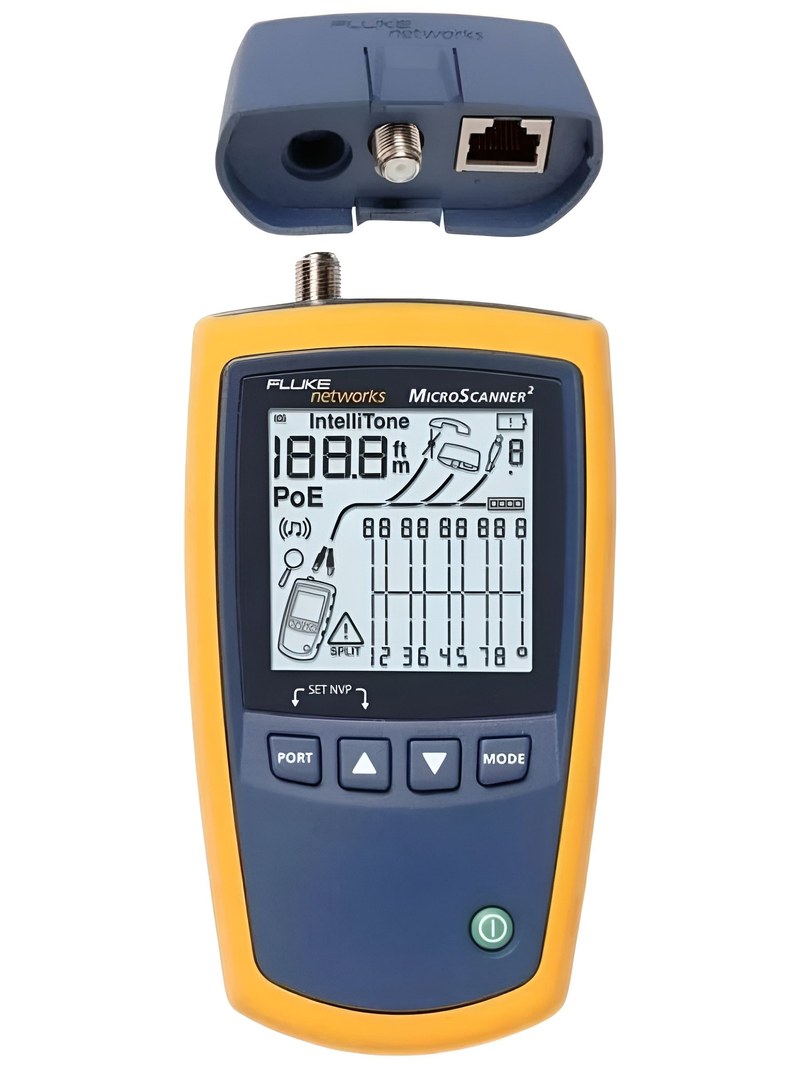

Fluke MS2-100 MicroScanner2 представляет собой портативный кабельный тестер, предназначенный для проверки медных линий связи, локальных сетей, телефонных цепей и коаксиальных кабелей. Прибор применяют при вводе кабельной инфраструктуры в эксплуатацию и поиске неисправностей. Конструкция рассчитана на мобильную работу: корпус оснащен встроенными разъемами и экраном для схемы соединений и числовых результатов.
Технические характеристики
Ниже перечислены основные технические параметры Fluke MS2-100 MicroScanner2, определяющие возможности тестирования кабельных линий:
- поддерживаемые линии — витая пара с разъемами RJ45, телефонные кабели с модульными разъемами и коаксиальные линии с разъемом F,
- проверяемые проводники витой пары — восемь жил и экран, что позволяет анализировать целостность всех четырех пар,
- измеряемая длина медного кабеля — до 460 м,
- контроль схемы разводки включает обрыв, короткое замыкание, перепутанные жилы, реверс пар и другие ошибки соединения,
- генерация тонального сигнала применяется для трассировки кабелей и идентификации нужной линии,
- индикация результата выполняется на графическом дисплее с отображением схемы соединений и длины,
- питание осуществляется от двух элементов типа AA,
- рабочий температурный диапазон составляет приблизительно от 0 до +45 C,
- температура хранения допускается примерно от −20 до +60 C,
- корпус рассчитан на переносную эксплуатацию и работу одной рукой,
- комплект MS2-100 включает основной тестер MicroScanner2 и удаленный адаптер для проверки распиновки линии.
Особенности конструкции
Основой прибора является электронный измерительный модуль, который формирует тестовые импульсы, анализирует отклик кабельной линии и сопоставляет полученные значения с электрической схемой проводников. Для витой пары используется разъем RJ45, через который устройство последовательно контролирует состояние жил и пар. Отдельные входы позволяют работать с телефонными и коаксиальными кабелями без сложной перенастройки измерительной системы. При определении длины и положения повреждения используется принцип оценки распространения сигнала по кабелю: изменение импеданса в точке обрыва или короткого замыкания создает отражение, по задержке которого вычисляется расстояние. Это дает локализацию дефекта без вскрытия трассы.

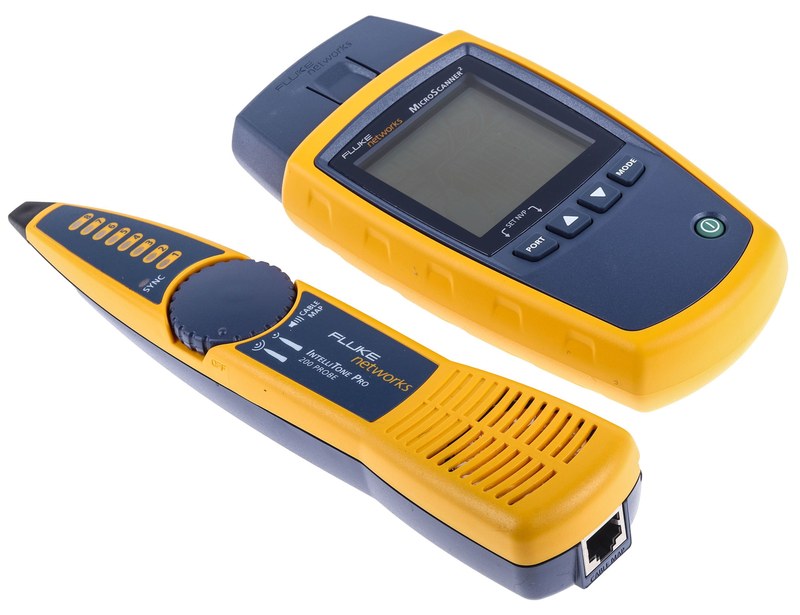

Удаленный адаптер подключается на противоположном конце кабеля и обеспечивает контроль соответствия контактов. На экране формируется наглядная схема, позволяющая увидеть нормальное соединение либо отклонение в разводке. Прибор способен различать активные сетевые подключения и определять скорость Ethernet-порта, благодаря чему монтажник может установить, подключена ли линия к действующему сетевому оборудованию. Тональный генератор применяется при трассировке: сигнал подается в выбранный кабель, после чего соответствующая линия определяется совместимым индуктивным щупом. Корпус, автономное питание и несколько режимов диагностики сокращают число отдельных приборов при обслуживании кабельной системы.
Области применения
Ключевыми областями применения Fluke MS2-100 MicroScanner2 являются задачи, связанные с диагностикой и эксплуатационным контролем медной кабельной инфраструктуры:
- проверка линий Ethernet перед подключением рабочих станций, коммутаторов и другого сетевого оборудования,
- контроль правильности обжима разъемов RJ45 и соответствия жил установленной схеме,
- определение длины кабеля при инвентаризации существующих трасс,
- поиск перепутанных, реверсированных и неправильно соединенных проводников,
- проверка телефонных линий и модульных соединений,
- диагностика коаксиальных линий с применением встроенного F-разъема,
- идентификация активного Ethernet-подключения и определение скорости сетевого порта,
- трассировка кабелей в шкафах, кроссах, лотках и распределительных зонах,
- приемочный контроль кабельных линий после монтажных работ.
Таким образом, Fluke MS2-100 MicroScanner2 является многофункциональным портативным тестером для быстрой оценки состояния медных кабельных линий. Он сочетает контроль распиновки, измерение длины, поиск повреждений, проверку нескольких типов кабелей и распознавание параметров активного Ethernet-подключения. Прибор применим при монтаже, приемке и обслуживании структурированных кабельных систем. Компания «Олниса» поставляет Fluke MS2-100 MicroScanner2 для предприятий и организаций, использующих измерительное оборудование. Поставка продукции Fluke через «Олниса» дает возможность комплектовать технические подразделения средствами контроля кабельной инфраструктуры.
