Реле воздуха Dungs: характеристики и особенности применения

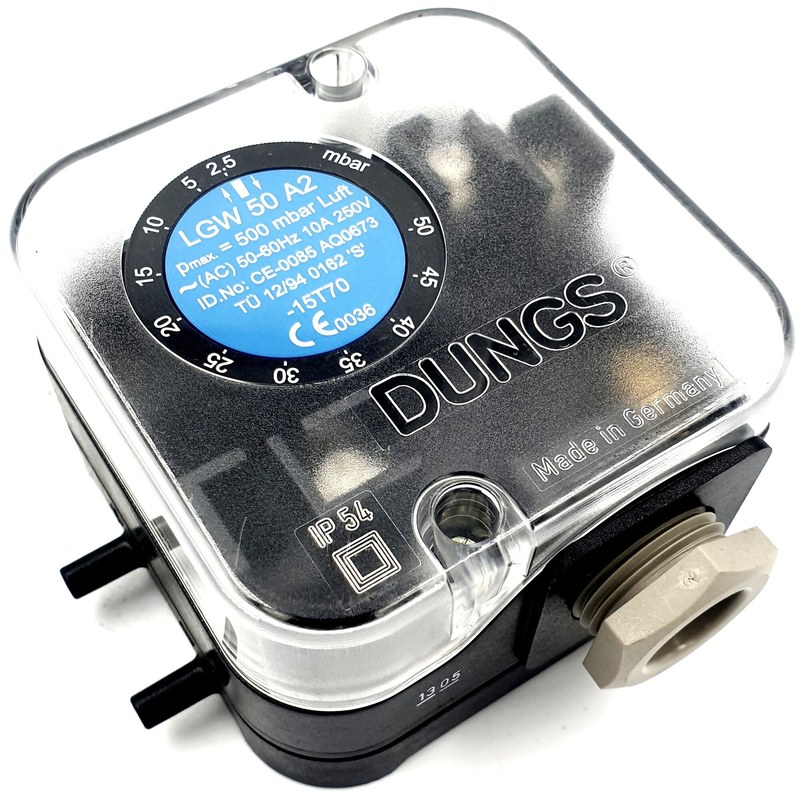

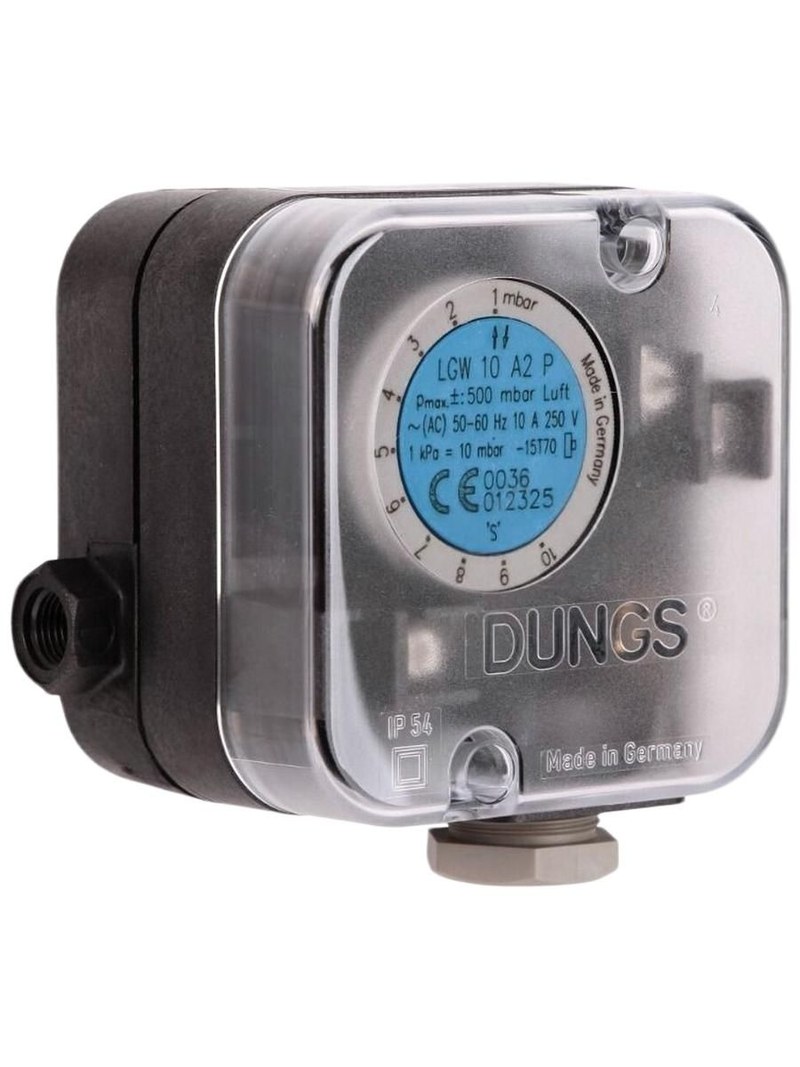

Реле воздуха Dungs предназначено для контроля давления, разрежения и перепада давления в системах горения, вентиляции, отопления и промышленной автоматики. Прибор преобразует изменение давления в электрический сигнал для разрешения пуска, блокировки оборудования или подтверждения воздушного потока. Реле семейства LGW применяются с вентиляторами, горелками, газовыми рампами и шкафами управления. Работа основана на перемещении мембраны под действием давления и переключении микровыключателя.
Технические характеристики
Ниже перечислены основные параметры, характерные для реле воздуха Dungs различных диапазонов регулирования:
- диапазон настройки для малых давлений может составлять от 0,4 до 3 мбар,
- исполнения среднего диапазона работают в пределах от 1 до 10 мбар и от 2,5 до 50 мбар,
- для повышенных значений применяются версии с настройкой примерно от 30 до 150 мбар,
- допустимое рабочее давление в зависимости от исполнения достигает 500 мбар,
- контролируемой средой служат воздух, дымовые газы и нейтральные газы,
- рабочая температура окружающей среды для типовых исполнений находится примерно в диапазоне от −15 до +70 C,
- коммутационный элемент выполнен в виде переключающего контакта с нормально замкнутой и нормально разомкнутой цепями,
- напряжение коммутации для ряда исполнений достигает 250 В переменного тока,
- коммутируемый ток при резистивной нагрузке может достигать 10 А, для индуктивных цепей допустимое значение ниже,
- гистерезис переключения зависит от диапазона и стабилизирует контакты при колебаниях давления,
- подключение давления выполняется через штуцеры для импульсных трубок,
- электрическое соединение производится через клеммы внутри корпуса,
- монтажное положение выбирается с учетом точности срабатывания,
- настройка порога выполняется регулировочным колесом или винтовым механизмом со шкалой,
- режим работы предусматривает контроль давления, разрежения или перепада давления.
Особенности конструкции
Основу реле воздуха Dungs образует корпус, внутри которого размещены чувствительная мембрана, возвратная пружина, передаточный механизм и электрический микропереключатель. Пневматические каналы подводят давление к рабочим полостям. При контроле избыточного давления среда воздействует на одну сторону мембраны, а противоположная сторона связана с атмосферой. При измерении разрежения используется обратная схема подключения. Для дифференциального контроля оба штуцера соединяются с различными точками воздуховода, поэтому мембрана реагирует на разность давлений. Предварительное сжатие пружины задает порог срабатывания. Когда усилие от давления превышает сопротивление пружины, механизм изменяет состояние контактной группы. После снижения давления ниже уровня возврата контакты переходят в исходное положение. Разница между точкой включения и возврата образует гистерезис и предотвращает дребезг контактов. Шкала настройки служит для установки требуемого порога. Клеммный отсек отделяет электрические соединения от пневматической части. Электромеханический принцип позволяет получать дискретный сигнал без отдельного преобразователя давления.
Области применения
Ключевыми направлениями использования реле воздуха Dungs являются:
- контроль запуска и устойчивой работы вентилятора горелочного устройства,
- подтверждение требуемого давления воздуха перед открытием газовых клапанов,
- контроль разрежения в дымоходах, камерах сгорания и вытяжных каналах,
- контроль перепада давления на фильтрах и теплообменных поверхностях,
- формирование аварийного сигнала при снижении воздушного потока,
- блокировка горелки при отказе вентилятора или нарушении тяги,
- контроль работы систем приточной и вытяжной вентиляции,
- применение в котельных установках, теплогенераторах и технологических печах,
- использование в шкафах автоматики как дискретного элемента контроля,
- включение в цепи безопасности, где требуется подтверждение давления перед следующей операцией.
Таким образом, реле воздуха Dungs представляет собой элемент пневматического контроля, объединяющий мембранный механизм и электрическую контактную группу. Оно отслеживает давление, разрежение или перепад давления и формирует дискретный сигнал для автоматики. Регулируемый порог, механический принцип действия и разные диапазоны исполнения позволяют применять такие устройства в горелочных системах, котельных, вентиляционных установках и промышленном оборудовании. Компания «Олниса» осуществляет поставку реле воздуха Dungs и другого промышленного оборудования для предприятий по России. Поставка продукции Dungs позволяет комплектовать системы контроля и автоматизации необходимыми компонентами.
