Привод трехходового клапана ESBE: особенности автоматического регулирования

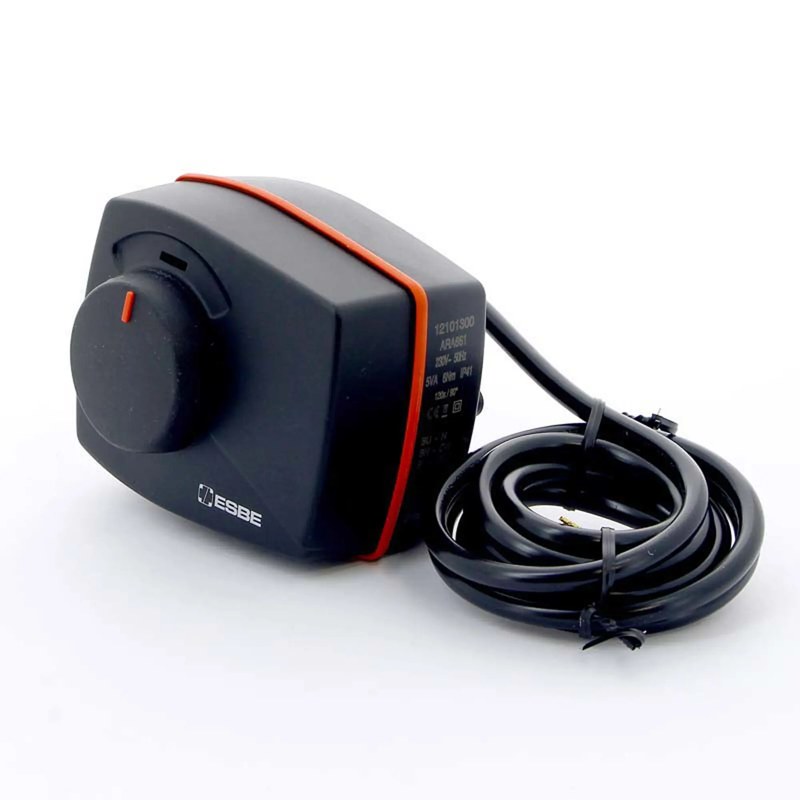

Привод трехходового клапана ESBE представляет собой электромеханическое устройство для автоматического изменения положения регулирующего органа смесительного или распределительного клапана. Он преобразует электрический управляющий сигнал во вращательное движение штока на заданный угол. За счет этого изменяется соотношение потоков теплоносителя, поддерживается требуемая температура, регулируется расход и обеспечивается переключение направления среды. Приводы применяют с поворотными трехходовыми клапанами в отоплении, охлаждении, теплоснабжении и технологической циркуляции.
Технические характеристики
Ниже перечислены типовые технические параметры электроприводов ESBE для трехходовых поворотных клапанов:
- угол поворота выходного вала до 90,
- номинальный крутящий момент около 6 Н·м для распространенных компактных исполнений,
- время поворота на 90 от 30 до 1200 с в зависимости от модификации,
- управление двухпозиционное, трехпозиционное или пропорциональное,
- аналоговый управляющий сигнал для регулирующих версий 0–10 В,
- частота питающей сети 50/60 Гц для исполнений переменного тока,
- потребляемая мощность обычно несколько ватт,
- рабочий ход соответствует четверти оборота клапана,
- диапазон температуры окружающей среды ориентировочно от -5 до +55 C,
- ручная установка положения предусмотрена у части исполнений.
Принцип действия основан на работе реверсивного электродвигателя и редуктора. После подачи команды двигатель вращает зубчатые передачи, которые снижают скорость и увеличивают момент на выходном валу. При трехпозиционном управлении отдельные сигналы задают вращение в сторону открытия или закрытия. При пропорциональном управлении электроника сопоставляет сигнал 0–10 В с требуемым углом и перемещает вал до соответствующей позиции. При двухпозиционном режиме привод переводит клапан между крайними положениями.
Особенности конструкции

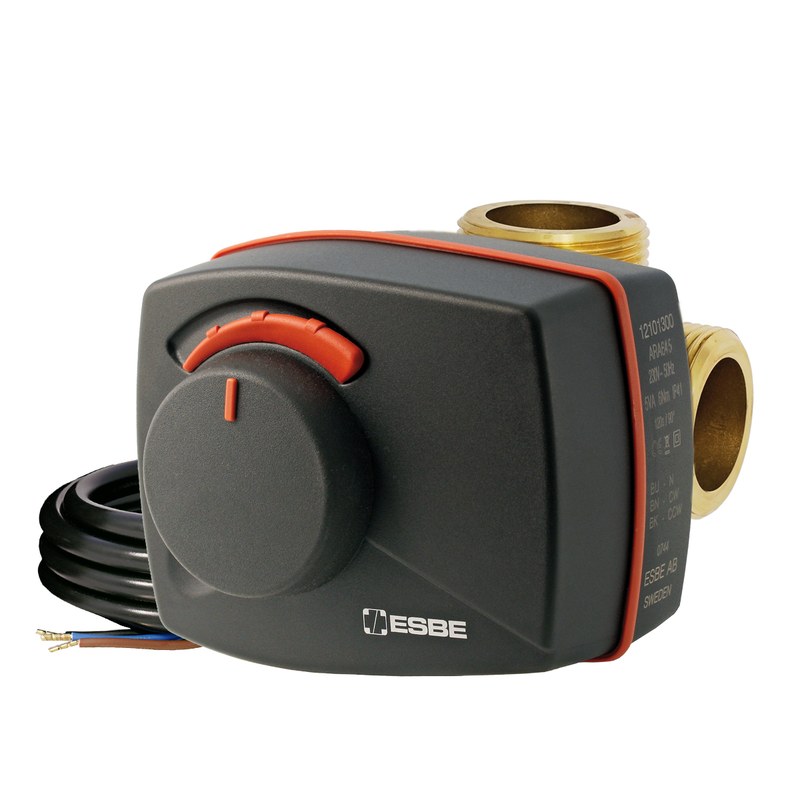

Ключевыми особенностями является сочетание электродвигателя, редуктора, выходного механизма и системы крепления к клапану. Корпус защищает внутренние элементы от пыли и случайного контакта. Редуктор формирует высокий момент при малой скорости вращения, поэтому поворот затвора выполняется плавно. Выходная муфта передает движение на шпиндель трехходового клапана. Крепежная часть обеспечивает соосность привода и регулирующего органа, снижая радиальные нагрузки. Внутренние ограничители не допускают выхода за рабочий угол 90. У пропорциональных модификаций плата управления принимает аналоговый сигнал и останавливает двигатель после достижения заданной точки. Направление вращения должно соответствовать гидравлической схеме. В смесительном узле при одном направлении увеличивается доля горячего потока, при противоположном — доля обратного или охлажденного. В распределительных схемах привод перенаправляет поток между двумя выходами. Такое управление позволяет автоматизировать изменение температуры и расхода без постоянного ручного воздействия.
Области применения
Ниже представлены основные направления использования приводов трехходовых клапанов ESBE:
- системы с теплоаккумуляторами,
- тепловые пункты и распределительные узлы,
- контуры горячего водоснабжения с регулируемым смешением,
- системы охлаждения и кондиционирования,
- теплообменные установки,
- технологические контуры с автоматическим регулированием температуры и расхода.
В отопительном контуре привод получает команду от регулятора, контроллера или термостата. При отклонении температуры от заданного значения положение клапана изменяется на несколько градусов или переводится в новое фиксированное положение. Температура подачи корректируется без полного перекрытия циркуляции. В погодозависимых системах положение клапана может изменяться по наружной температуре и расчетной температурной кривой.
Таким образом, привод трехходового клапана ESBE является элементом автоматизированной гидравлической системы, обеспечивающим изменение положения смесительного или распределительного клапана. Электромеханический принцип работы, угол поворота 90, варианты питания 24 и 230 В, несколько способов управления и широкий диапазон времени хода позволяют применять устройства в отоплении, охлаждении и технологических схемах. Работа привода делает регулирование температуры и распределение потоков повторяемыми и управляемыми.
