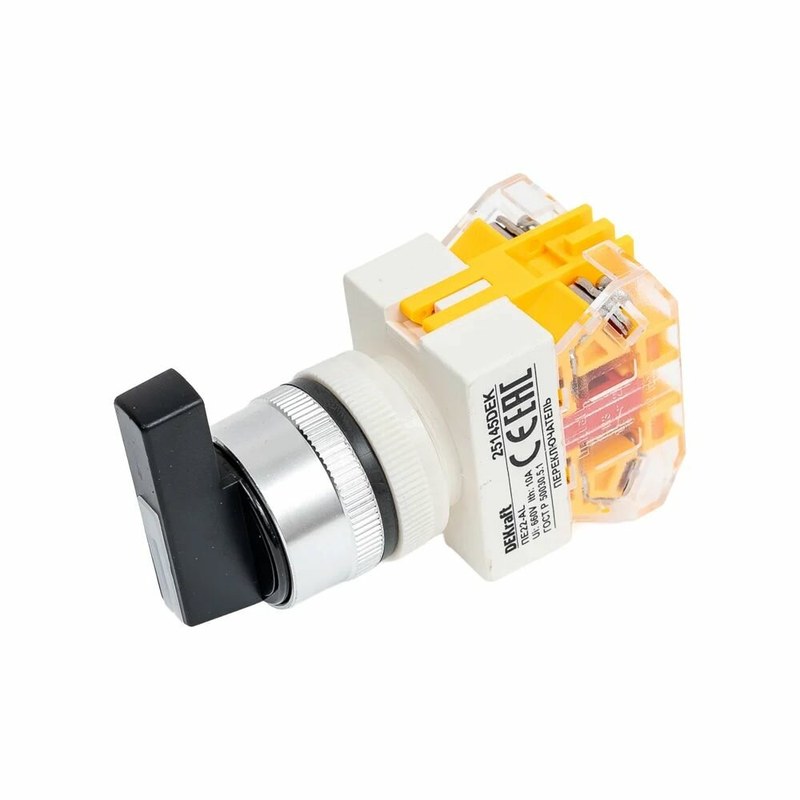

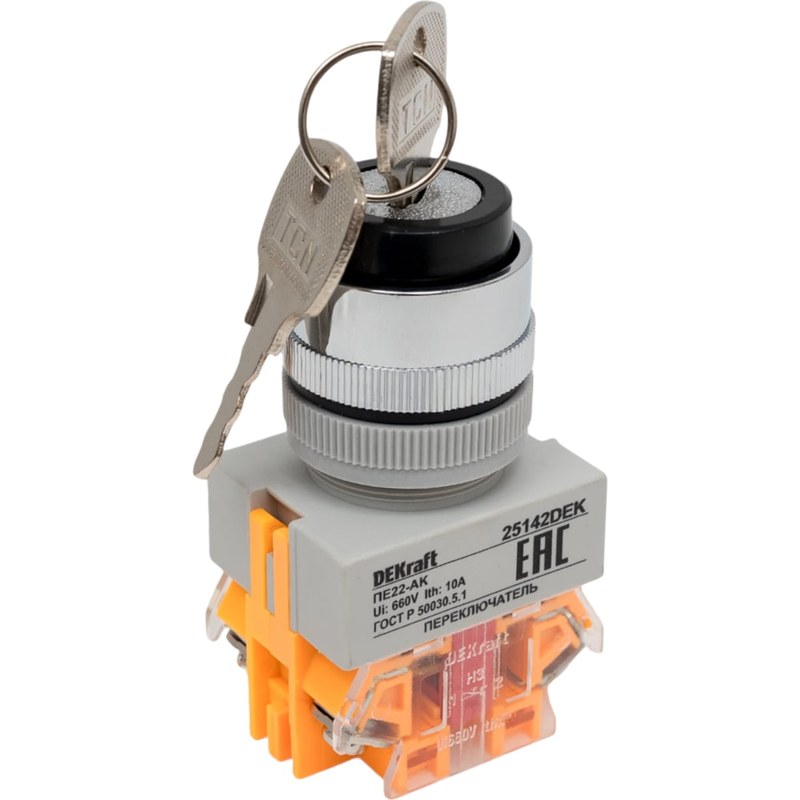

Переключатель ПЕ-22 DEKraft для промышленного электрооборудования

Переключатель ПЕ-22 DEKraft относится к аппаратуре ручного управления электрическими цепями и применяется в щитах автоматики, распределительных устройствах, шкафах управления электроприводами. Конструкция рассчитана на установку в монтажное отверстие диаметром 22 мм и обеспечивает изменение состояния контактных групп при повороте рукоятки. Аппарат используется в цепях управления, сигнализации и блокировки.

Технические характеристики

Ниже перечислены основные параметры переключателя ПЕ-22 DEKraft, определяющие условия его эксплуатации:

• номинальный диаметр установочного отверстия — 22 мм,
• номинальное рабочее напряжение переменного тока — до 230/400 В,
• частота питающей сети — 50 или 60 Гц,
• условный тепловой ток контактного блока — до 10 А,
• номинальный рабочий ток определяется категорией применения и напряжением нагрузки,
• номинальное напряжение изоляции — до 660 В,
• импульсное выдерживаемое напряжение — до 6 кВ,
• сопротивление изоляции — не менее 10 МОм,
• переходное сопротивление замкнутых контактов — доли ома,
• число фиксированных положений в зависимости от исполнения — 2 или 3,
• угол поворота между рабочими положениями — обычно 45 или 90,
• тип контактных элементов — нормально открытые и нормально закрытые,
• количество контактных блоков определяется схемой управления,
• механическая износостойкость — до 1 000 000 циклов переключения,
• электрическая износостойкость — до 100 000 циклов при расчетной нагрузке,
• степень защиты фронтальной части после монтажа может достигать IP40 или более высокой величины в зависимости от исполнения,
• рабочая температура для низковольтной аппаратуры данного класса обычно находится в пределах от -25 до +40 C,
• монтаж выполняется на панели с фиксацией корпуса и присоединением контактных блоков с внутренней стороны шкафа.

Особенности конструкции

Ключевыми особенностями конструкции являются разделение переключателя на фронтальный управляющий элемент, монтажный узел и контактные блоки. Рукоятка размещается с наружной стороны панели и передает вращательное движение на внутренний механизм. Фиксатор удерживает аппарат в отверстии 22 мм. Контактные блоки располагаются за панелью и преобразуют механическое перемещение в изменение электрического состояния цепей. В двухпозиционном исполнении рукоятка переводится между двумя устойчивыми состояниями, например «0» и «I». Трехпозиционная схема предусматривает центральное и два крайних положения, что удобно для команд «влево — стоп — вправо» или «ручной — отключено — автоматический». В зависимости от модификации возможна фиксация рукоятки либо самовозврат после отпускания. Контактные элементы выполняются из электропроводящих сплавов, рассчитанных на многократное замыкание и размыкание. Изоляционные детали разделяют токоведущие части и повышают электрическую прочность узла. Винтовое присоединение проводников обеспечивает стабильный контакт при соблюдении момента затяжки. Модульный принцип позволяет формировать комбинации нормально открытых и нормально закрытых контактов.

Области и преимущества применения

Ниже представлены основные направления, в которых переключатель ПЕ-22 DEKraft используется как ручной командный аппарат:

• щиты управления электродвигателями и насосными агрегатами,
• шкафы автоматизации производственных линий,
• системы местного управления механизмами,
• цепи выбора ручного и автоматического режима,
• цепи реверса электроприводов при наличии схемы блокировки,
• панели управления вентиляцией, отоплением и технологическим оборудованием,
• распределительные шкафы для включения и отключения вспомогательных цепей,
• пульты управления станками, конвейерами, компрессорными установками,
• системы сигнализации, где положение переключателя задает логическое состояние,

• испытательные стенды и лабораторные панели низковольтного управления.

Основные преимущества переключателя ПЕ-22 связаны с универсальностью типоразмера, понятным принципом действия и пригодностью для многократной коммутации управляющих цепей. Монтажный диаметр 22 мм соответствует распространенному формату операторских устройств и упрощает размещение аппарата на панелях шкафов. Поворотный орган управления хорошо различим визуально, а фиксированные положения позволяют определить текущее состояние команды. Возможность использования нормально открытых и нормально закрытых контактов расширяет варианты построения схем. Механическая износостойкость до 1 000 000 операций делает аппарат пригодным для повторяющихся переключений. Раздельная конструкция управляющей головки и контактных блоков облегчает компоновку внутри шкафов.

Таким образом, переключатель ПЕ-22 DEKraft представляет собой компактный командный аппарат для ручного управления электрическими цепями. Его функциональность определяется поворотным механизмом, контактными блоками, посадочным диаметром 22 мм и возможностью реализации двух- или трехпозиционных режимов. Устройство применяется в шкафах автоматики, пультах, системах управления приводами и других низковольтных установках, где требуется наглядное переключение управляющих сигналов. Компания «Олниса» осуществляет поставку переключателей ПЕ-22 DEKraft и другой промышленной электротехнической продукции. Поставка оборудования через «Олнису» позволяет комплектовать предприятия необходимыми аппаратами для эксплуатации и модернизации электрических систем.
