Кабельный тестер Fluke MicroScanner2 100: характеристики и возможности
Fluke MicroScanner2 100 относится к портативным кабельным тестерам для проверки медных линий связи, локальных сетей, телефонных соединений и коаксиальных трактов. Прибор объединяет функции определения схемы разводки, измерения длины кабеля, поиска расстояния до повреждения, идентификации сетевого сервиса и генерации тонального сигнала. Такой набор функций позволяет применять устройство при монтаже, приемочном контроле и диагностике кабельной инфраструктуры.
Технические характеристики
Ключевые параметры Fluke MicroScanner2 100 определяют диапазон диагностических операций и условия практического применения. Ниже приведены основные технические характеристики прибора:
- максимальная измеряемая длина кабеля — до 460 м, что позволяет контролировать протяженные медные сегменты,
- поддерживаемые среды — витая пара с разъемами RJ45, телефонные линии RJ11 и коаксиальный кабель через соответствующий адаптер,
- определяемые повреждения — обрыв, короткое замыкание, перепутанные жилы, реверс пар и нарушения схемы соединения,
- измерение расстояния до обрыва или короткого замыкания выполняется по электрическим параметрам линии с отображением результата в метрах или футах,
- проверка разводки выполняется по отдельным проводникам и парам с графическим представлением соединений,
- идентификация активной сети позволяет распознавать наличие Ethernet-соединения и оценивать доступные скорости 10, 100 и 1000 Мбит/с,
- обнаружение телефонного напряжения используется для различения слаботочной линии и активной телефонной цепи,
- функция тонального генератора поддерживает цифровой IntelliTone и аналоговые режимы поиска кабеля,
- питание осуществляется от двух элементов типа AA,
- рабочий интерфейс построен на ЖК-экране и клавишах управления без сложного меню.
Особенности конструкции

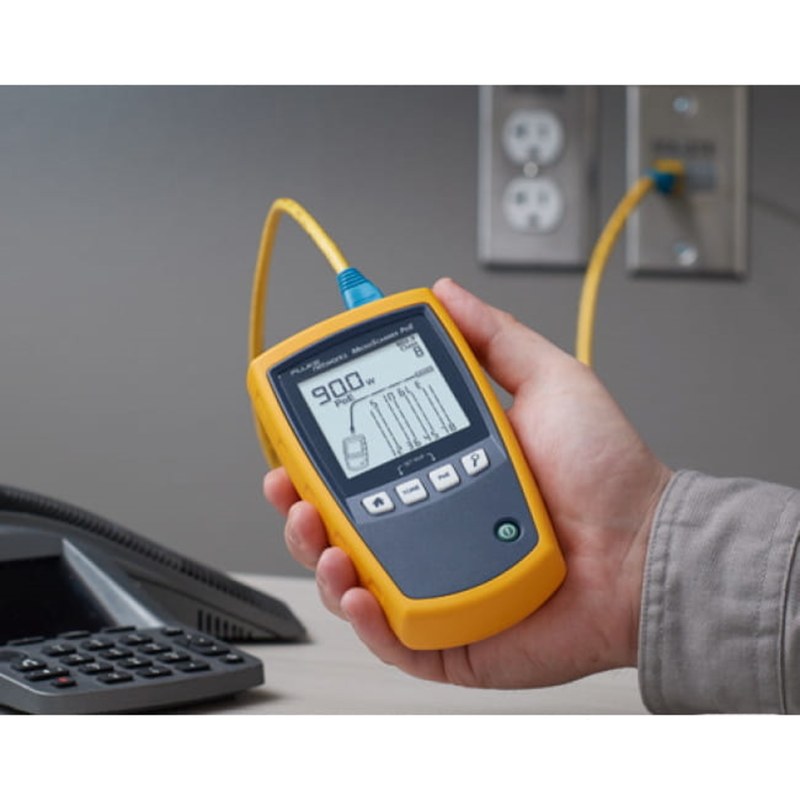

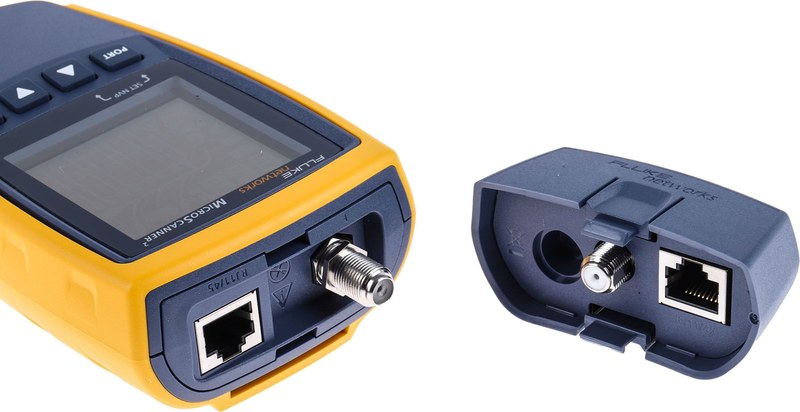

Конструкция MicroScanner2 100 ориентирована на мобильную диагностику. Корпус имеет вытянутую форму. На верхней части размещаются интерфейсные разъемы, а центральную область занимает дисплей, где выводятся схема соединения, длина, тип неисправности и сведения об активном сервисе. Электронная часть формирует измерительный сигнал, анализирует отражения и сравнивает состояние проводников с эталонной схемой. При проверке витой пары прибор последовательно оценивает целостность жил и соответствие контактов, выявляя дефекты монтажа коннектора. При измерении длины используется принцип оценки распространения импульса по кабелю: отражение от конца линии или места нарушения возвращается к тестеру, после чего рассчитывается расстояние. В режиме генератора тона сигнал вводится в кабель и обнаруживается совместимым щупом, что удобно при поиске линии в пучке. Исполнение MS2-100 представляет комплект для базовой проверки кабельной инфраструктуры с основными средствами подключения.
Области применения
Функциональность кабельного тестера рассчитана на монтажные, сервисные и эксплуатационные задачи. Основные области применения включают:
- проверку структурированных кабельных систем перед вводом линии в эксплуатацию,
- контроль правильности обжима коннекторов RJ45 и соответствия жил контактам,
- поиск обрывов и коротких замыканий с определением расстояния до дефектного участка,
- измерение фактической длины проложенного кабеля,
- диагностику линий Ethernet с определением наличия сетевого сервиса и скорости подключения,
- проверку телефонных цепей и распознавание напряжения на активной линии,
- поиск нужного кабеля среди нескольких трасс при помощи тонального сигнала,
- контроль коаксиальных соединений при использовании переходного адаптера,
- обслуживание офисных, промышленных, телекоммуникационных и инженерных сетей,
- оперативную проверку линии после ремонта, перекоммутации или замены разъемов.
Таким образом, Fluke MicroScanner2 100 представляет собой многофункциональный прибор для оперативного контроля медных кабельных линий и сетей связи. Он позволяет оценивать разводку, длину, целостность проводников, расстояние до неисправности и наличие активного сетевого сервиса, сокращая число отдельных измерительных операций. Сочетание портативного корпуса, наглядного дисплея и нескольких режимов диагностики делает тестер пригодным для регулярной эксплуатации на объектах связи и промышленной инфраструктуры. Компания «Олниса» осуществляет поставку Fluke MicroScanner2 100 и другого измерительного оборудования для предприятий по России. Поставка через «Олниса» позволяет комплектовать объекты профессиональными средствами контроля кабельных линий и поддерживать необходимый парк измерительной техники.
