Фланцы Grundfos: надежность соединений в инженерных системах
Фланцы Grundfos применяются в насосных и трубопроводных системах, обеспечивая разъемное герметичное сопряжение патрубков, труб и арматуры. Они используются в циркуляционных, консольно-моноблочных и многоступенчатых насосных системах, где требуется прочное соединение с возможностью демонтажа без разрезания трубы. Конструкция рассчитана на равномерное обжатие уплотнения, сохранение соосности и восприятие нагрузок. Рабочие свойства узла определяются диаметром, давлением, материалом, геометрией уплотнения и схемой крепежных отверстий.
Технические характеристики
Основные параметры фланцев Grundfos зависят от типоразмера присоединения и условий эксплуатации. Ниже перечислены характеристики для оценки совместимости:
- условный проход DN обычно находится в диапазоне от 25 до 200 мм в зависимости от исполнения насосного агрегата,
- номинальное давление присоединения может соответствовать классам PN 6, PN 10, PN 16 или более высокому значению для отдельных промышленных систем,
- число крепежных отверстий определяется диаметром и стандартом фланца и для распространенных размеров составляет 4, 8 или 12 отверстий,
- диаметр крепежа обычно выбирается в диапазоне от М12 до М24 с учетом DN и расчетного давления,
- толщина корпуса может составлять примерно от 14 до 30 мм в зависимости от материала и типоразмера,
- наружный диаметр детали изменяется ориентировочно от 100 до 340 мм для часто применяемых промышленных размеров,
- рабочая температура в составе водяных и отопительных контуров обычно находится в интервале от минус 10 до плюс 120 C при совместимых уплотнениях,
- материалом исполнения может служить серый чугун, высокопрочный чугун, углеродистая или нержавеющая сталь в зависимости от назначения,
- уплотнение выполняется плоской прокладкой или кольцевым элементом, размеры которого соответствуют контактной поверхности,
- монтажное положение определяется компоновкой насоса и трубопровода, при этом необходимо исключать перекос поверхностей и неравномерную затяжку крепежа.
Особенности конструкции

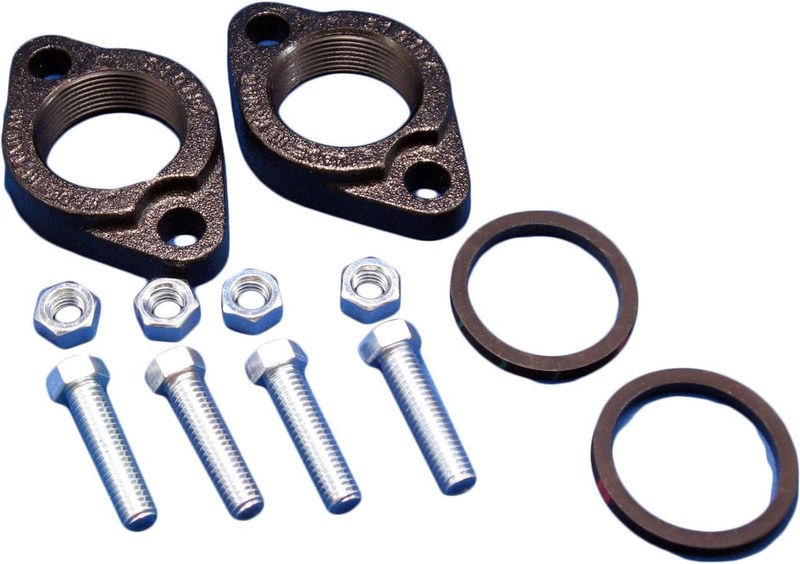

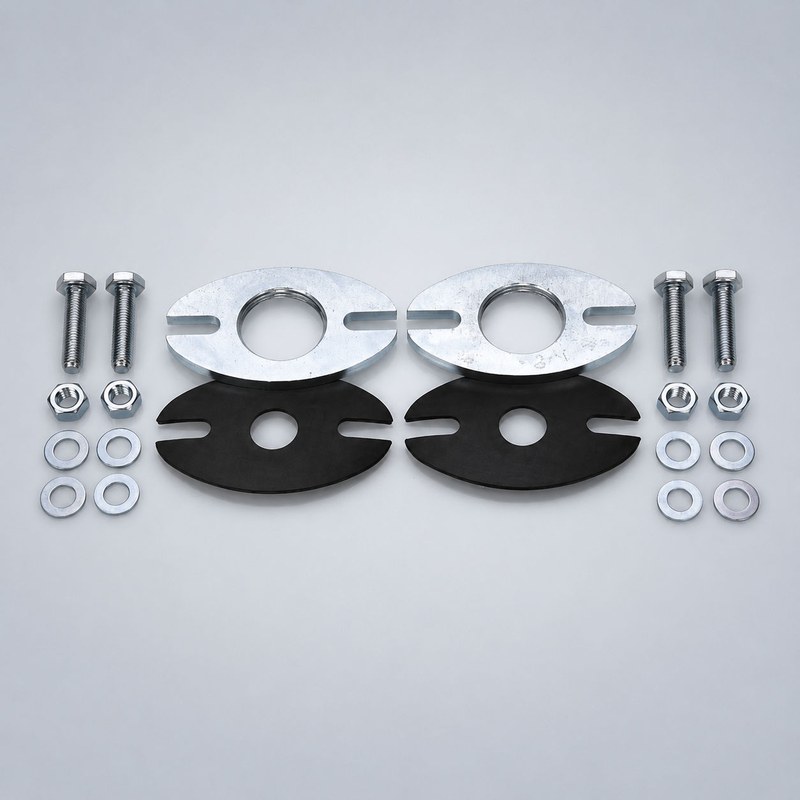

Фланец Grundfos представляет собой жесткую кольцевую или фасонную деталь с центральным проходом и отверстиями под болтовое соединение. Рабочая плоскость имеет контролируемую геометрию, поскольку ее отклонение влияет на распределение давления по прокладке. Элемент может быть отдельной деталью, частью переходного комплекта или узлом для согласования насосного патрубка с трубопроводом. При затяжке болтов осевое усилие прижимает сопряженные поверхности и деформирует прокладку до герметичного состояния. Применяется перекрестная затяжка, так как одностороннее усилие способно вызвать перекос. Центральное отверстие формирует проточную часть, поэтому его диаметр должен соответствовать проходному сечению системы и не создавать значительного местного сопротивления. Чугунные исполнения отличаются высокой жесткостью, стальные рассчитаны на повышенные механические нагрузки, а нержавеющие применяются при требованиях к коррозионной стойкости. Фланец работает совместно с прокладкой, болтами, гайками и шайбами, образуя разъемный узел, пригодный для демонтажа при обслуживании оборудования.
Области применения
Фланцевые соединения Grundfos используются в инженерных и промышленных системах, где важны прочность, ремонтопригодность и возможность разборки трубопровода. Основными областями применения являются:
- системы отопления с циркуляционными насосами и фланцевым присоединением к подающей и обратной магистрали,
- контуры холодного и горячего водоснабжения с рабочим давлением, соответствующим классу соединения,
- насосные станции повышения давления, в которых фланцы связывают агрегаты, коллекторы и запорную арматуру,
- промышленные технологические линии для транспортирования воды и совместимых жидких сред,
- системы охлаждения и кондиционирования с замкнутой циркуляцией теплоносителя,
- котельные и тепловые пункты с разъемными соединениями насосов, фильтров, клапанов и трубопроводов,
- водоподготовительные установки с насосными агрегатами и присоединительными размерами DN 25–DN 200,
- системы пожарного и хозяйственно-технического водоснабжения при соответствии материалов и давления проектным требованиям.
Таким образом, сланцы Grundfos являются важными элементами насосных установок, обеспечивающими прочное разъемное соединение оборудования с трубопроводом и надежную герметичность при заданных режимах давления и температуры. Соответствие DN, PN, материала, крепежной схемы и уплотнения определяет надежность соединительного узла. Компания «Олниса» поставляет фланцы Grundfos и другое промышленное оборудование для инженерных, коммунальных и производственных систем. Поставка через «Олниса» позволяет комплектовать объекты необходимыми соединительными элементами и поддерживать эксплуатационную готовность насосного оборудования.
