Контроль тепловых зон оборудования с датчиком температуры Gefran

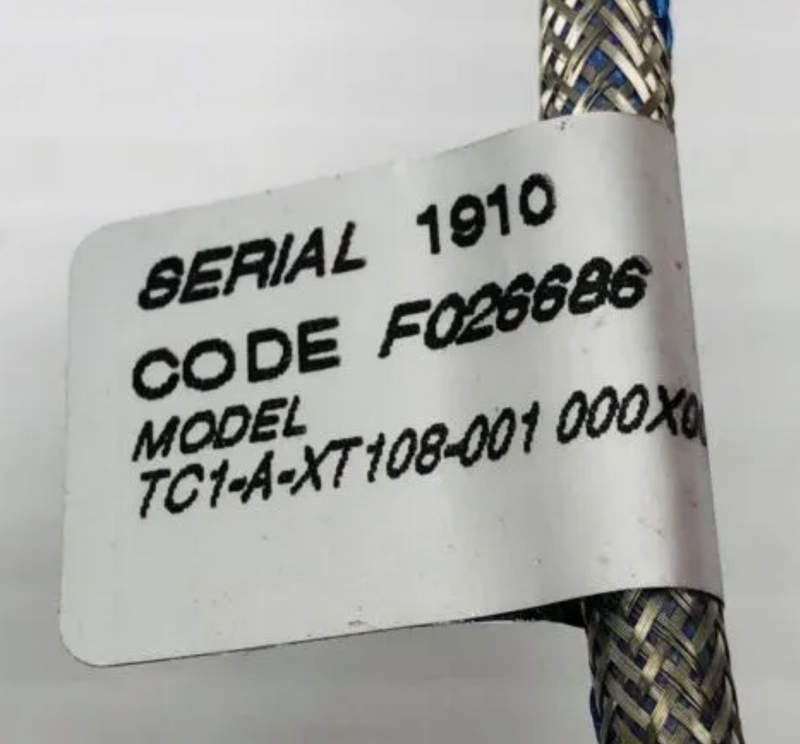

Термопары продолжают оставаться важным звеном в цепочке измерения температуры в промышленных установках. В частности, модель GEFRAN TC1-A-XT108-001 представляет собой типичное решение для термометрии в системах автоматизации, нагрева, технологических печах и экструдерах, где точность, надежность и устойчивость к суровым условиям являются определяющими.

Основные технические характеристики

Ниже перечислены ключевые параметры:

• Тип термопары: Классическая термопара типа J (Fe–CuNi), часто используемая в промышленности;
• Диапазон измеряемых температур: от –40 C до +750 C;
• Материал защитной гильзы: нержавеющая сталь, устойчивая к агрессивной среде;
• Диаметр зонда: 6 мм;
• Длина чувствительного элемента: 108 мм;
• Класс точности: стандартный класс 2 по IEC 60584-2;
• Выходной сигнал: термо-ЭДС, зависящая от градиента температур между горячим и холодным спаями;
• Кабельный ввод: фиксированная изоляция с оплёткой из стекловолокна;
• Дополнительно: изоляция от помех, стойкость к вибрации и радиочастотным наводкам.

Эти характеристики позволяют применять термопару как в относительно щадящих, так и в агрессивных условиях, таких как химическая, пищевая и пластмассовая промышленность.

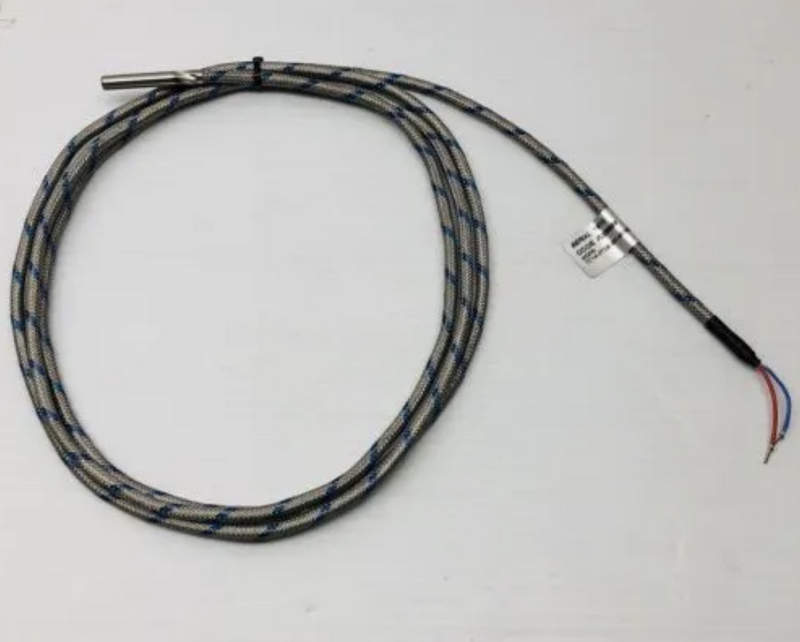

Конструктивные особенности

Для понимания долговечности и стойкости термопары важно разобраться в её внутреннем устройстве. GEFRAN TC1-A-XT108-001 выполнена в прочном корпусе и адаптирована под механические и тепловые нагрузки. Вот основные конструктивные компоненты:

• Гильза-зонд: представляет собой герметичный цилиндр из кислотостойкой нержавеющей стали с закруглённым концом, внутри которого расположены два провода различных металлов;
• Изоляторы: внутренние изоляционные вставки, предотвращающие замыкание между проводами при вибрациях;
• Холодный спай: удалён от зоны измерения, как правило, размещён в контроллере, оснащённом функцией компенсации температуры;
• Кабель подключения: усиленный, термостойкий, часто армированный для защиты от истирания;
• Механическое крепление: может быть выполнено с использованием резьбового фитинга, байонетного зажима или скобы.

Такая конструкция позволяет термопаре эффективно работать в условиях температурных скачков, механических вибраций и химически агрессивных сред.

Режимы работы и принципы измерения

Чтобы понять, как функционирует термопара GEFRAN TC1-A-XT108-001, нужно обратиться к основам физики: прибор использует термоэлектрический эффект Зеебека. Ниже поясним, какие процессы происходят при измерении температуры:

• Создание спая: два проводника из разных металлов соединяются в одной точке — месте измерения температуры;
• Генерация ЭДС: при нагревании спая возникает термо-ЭДС, величина которой пропорциональна температурной разности между спаем и холодным концом;
• Компенсация холодного спая: прибор, считывающий сигнал (например, ПЛК или термоконтроллер), определяет температуру в контрольной зоне, используя встроенные компенсационные схемы;
• Преобразование сигнала: ЭДС преобразуется в температурное значение согласно калибровочной таблице типа J.

Таким образом, режим работы основывается на непрерывном измерении разности температур и преобразовании этого значения в электрический сигнал, что обеспечивает мгновенный отклик на температурные изменения.

Сферы применения

Термопара GEFRAN TC1-A-XT108-001 может быть успешно интегрирована в широкий круг промышленных и лабораторных установок. Ниже выделены основные направления использования:

• Производство пластиков и полимеров: особенно в экструдерах и пресс-формах;
• Пищевая промышленность: при термообработке, выпечке, пастеризации;
• Металлургия и литьё: контроль температуры расплава и нагретых тел;
• Энергетика: контроль температуры в котлах, турбинах и теплообменниках;
• Химическое производство: температурный контроль в реакторах, колоннах и резервуарах;
• Лаборатории и НИОКР: при разработке новых материалов и систем измерения.
• Гибкость конструкции, широкий диапазон рабочих температур и высокая надёжность делают модель универсальной.

Таким ким образом, GEFRAN TC1-A-XT108-001 — это надёжная промышленная термопара, созданная для работы в сложных технологических условиях. Её точность, устойчивость и совместимость с современными системами автоматизации делают её важным элементом в обеспечении стабильного температурного режима оборудования. Сотрудничество с профессиональным поставщиком, таким как «Олниса», позволяет не только быстро получить нужное изделие, но и быть уверенным в его соответствии задачам конкретного проекта.
