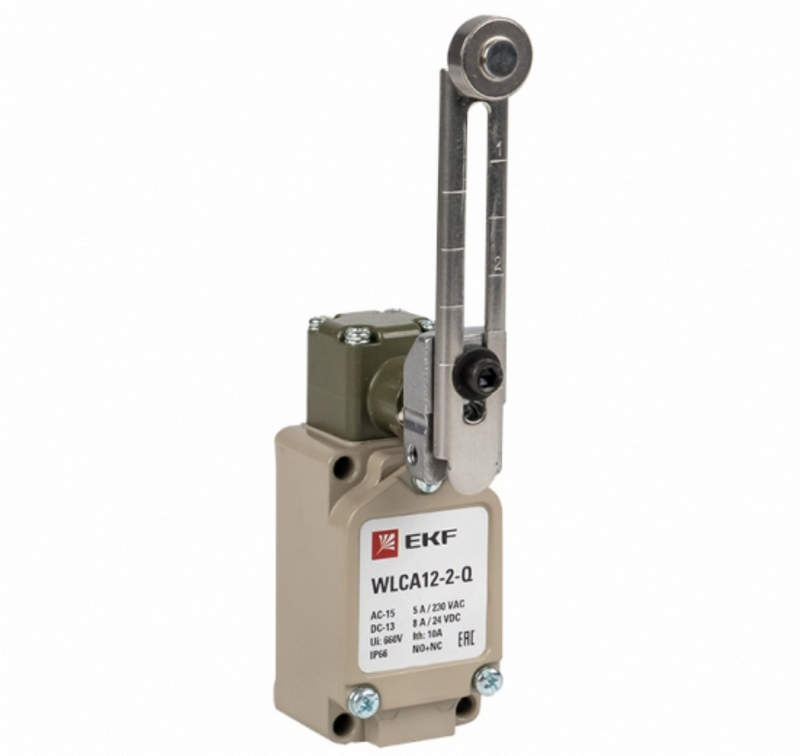

Концевой выключатель EKF LSE-WLCA12-2-Q — стабильная работа узлов и приводов

Современные автоматизированные системы управления и контроля технологических процессов не могут обойтись без применения концевых выключателей. Эти устройства выполняют функцию фиксации и контроля положения подвижных элементов машин и механизмов. Один из востребованных представителей этой категории — концевой выключатель LSE-WLCA12-2-Q. Он отличается прочной конструкцией, высокой надёжностью и широкими возможностями адаптации в различных условиях эксплуатации.

Технические характеристики

Чтобы понять возможности устройства, необходимо рассмотреть его основные параметры. Они определяют, в каких условиях может эксплуатироваться выключатель и насколько он устойчив к нагрузкам:

• Номинальное рабочее напряжение: до 250 В переменного тока;
• Номинальный рабочий ток: 10 А (при AC-15), 0,6 А (при DC-13);
• Количество контактов: 1 нормально-разомкнутый (NO) + 1 нормально-замкнутый (NC);
• Тип привода: роликовый рычаг с короткой пружиной;
• Тип контактов: самовосстанавливающиеся пружинные механизмы с мгновенным срабатыванием;
• Материал корпуса: ударопрочный термопласт, устойчивый к воздействию масел и химических веществ;
• Степень защиты: IP67 — пыле- и влагонепроницаемый корпус позволяет использовать выключатель в сложных производственных условиях;
• Рабочий температурный диапазон: от –25 C до +70 C;
• Механическая износостойкость: не менее 10 000 000 срабатываний;
• Электрическая долговечность: не менее 500 000 коммутационных циклов;
• Монтаж: винтовое крепление на плоскость, возможность настройки положения рычага.

Принцип работы концевого выключателя

Для более глубокого понимания устройства и функционирования LSE-WLCA12-2-Q следует рассмотреть его принцип действия. Концевой выключатель представляет собой электромеханическое устройство, срабатывающее в момент достижения определённого положения подвижным элементом машины. Основной принцип работы основан на механическом воздействии объекта на приводную часть (в данном случае — роликовый рычаг), которое приводит к срабатыванию внутреннего контактного механизма. Контакты изменяют своё состояние (размыкаются или замыкаются), формируя электрический сигнал. Этот сигнал может быть использован для отключения питания, подачи сигнала на контроллер, или запуска другого исполнительного устройства. В модели LSE-WLCA12-2-Q применяется механизм мгновенного срабатывания. Это означает, что при достижении определённой точки нажатия контактная группа резко переходит в другое состояние, что обеспечивает чёткое и надёжное переключение без "дрожания" контактов. Это особенно важно при работе на высоких скоростях и в ответственных участках автоматизированных систем.

Режимы функционирования и особенности работы

Устройство может функционировать в двух основных режимах: нормально замкнутом (NC) и нормально разомкнутом (NO). Применение обоих контактов позволяет использовать его в схемах сигнализации, блокировки и автоматического управления. Примеры возможных режимов работы:

• Режим индикации конечного положения: при достижении установленной позиции механизм воздействует на выключатель, подаётся сигнал на лампу или индикатор;
• Режим отключения питания: контакт разрывает цепь питания двигателя или исполнительного механизма при достижении крайнего положения;
• Режим запуска следующего этапа: срабатывание выключателя подаёт сигнал на контроллер для перехода к следующей операции;
• Блокировочный режим: в случае срабатывания выключателя отключается аварийная нагрузка или включается предохранительная система.

Благодаря высокой надёжности контактной группы и защите корпуса IP67, LSE-WLCA12-2-Q может эффективно функционировать в условиях повышенной влажности, запылённости, при воздействии масел и вибраций.

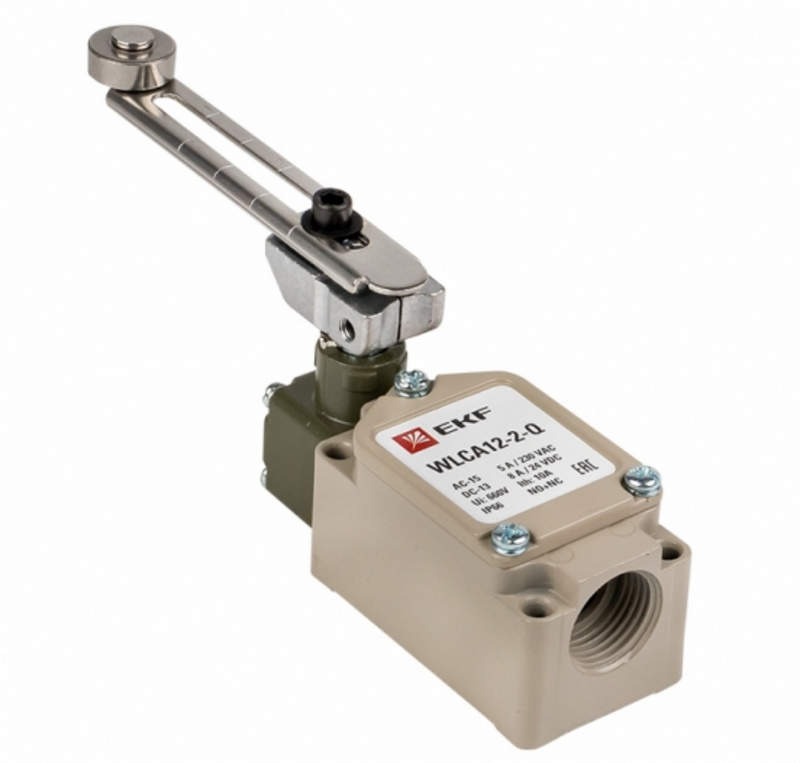

Конструкция и элементы

Конструкция выключателя продумана для удобства монтажа, высокой износостойкости и стабильности работы в промышленных условиях. Основные элементы конструкции включают в себя:

• Корпус: выполнен из термостойкого и ударопрочного пластика; герметичен, устойчив к механическим повреждениям, коррозии и химическим веществам;
• Привод: рычаг с металлическим роликом, установленный на ось с возможностью вращения; при нажатии ролик приводит в действие внутренний механизм;
• Внутренний контактный блок: реализует переключение контактов при механическом воздействии; оснащён пружиной возврата;
• Клеммный отсек: предусмотрены винтовые зажимы для подключения проводников сечением до 2,5 мм2;
• Уплотнительные элементы: резиновые прокладки в месте выхода привода и на клеммной крышке обеспечивают герметичность и соответствие степени защиты IP67;
• Монтажная пластина: отверстия и пазы для установки устройства в различных положениях на оборудовании.

Такая конструкция обеспечивает долгий срок службы, устойчивость к агрессивной среде, вибрациям и механическим нагрузкам.

Преимущества выключателя LSE-WLCA12-2-Q

При выборе компонентов для систем автоматизации, важно учитывать преимущества, которые обеспечивают надёжную и эффективную работу. Конкретно данная модель обладает рядом сильных сторон:

• Широкий диапазон рабочих температур;
• Герметичный корпус с высокой степенью защиты;
• Универсальный роликовый рычаг с возможностью настройки положения;
• Высокий ресурс механического и электрического срабатывания;
• Мгновенное переключение контактов без вибрации сигнала;
• Устойчивость к воздействию масел, пыли, влаги и химии;
• Простота монтажа и подключения;
• Подходит для применения в тяжёлых промышленных условиях, на транспорте, в автоматизированных линиях.

Область применения

Универсальность конструкции и устойчивость к внешним воздействиям позволяют использовать выключатель LSE-WLCA12-2-Q в самых разнообразных отраслях промышленности. Сферы применения включают:

• Машиностроение — для контроля положения подвижных частей станков и оборудования;
• Конвейерные системы — фиксация положения изделий на линии;
• Робототехника — обратная связь с исполнительными механизмами;
• Автоматизированные склады — определение положения подъёмных или транспортных устройств;
• Подъёмно-транспортные механизмы — ограничение хода лебёдок, кранов, кареток;
• Сельскохозяйственная техника — в механизмах распределения, дозирования, позиционирования;
• Пищевая промышленность — благодаря герметичности может применяться в условиях влажности и регулярной мойки оборудования;
• Автоматические ворота, лифты, системы безопасности — как элемент блокировки и сигнализации.

Таким образом, концевой выключатель LSE-WLCA12-2-Q — это надёжное и функциональное устройство, идеально подходящее для применения в системах автоматизации различного назначения. Его прочная конструкция, высокий уровень герметичности, устойчивость к агрессивным условиям и широкий диапазон рабочих параметров делают его универсальным решением для задач контроля и фиксации положения в сложных технологических процессах. Благодаря этим характеристикам, данная модель уверенно занимает своё место среди востребованных компонентов в машиностроении, автоматике и производственных линиях.
