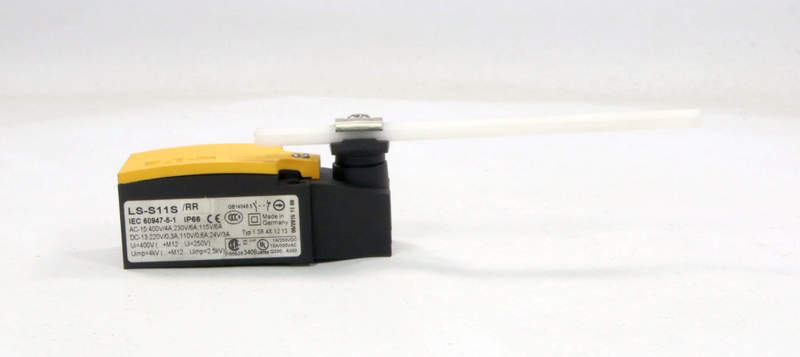

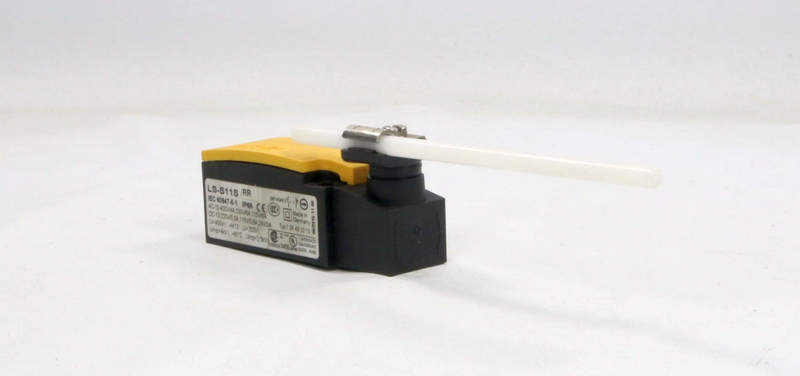

Eaton LS-S11S: универсальный концевик для промышленного применения

Концевые выключатели являются неотъемлемой частью систем автоматизации, безопасности и управления. Они широко применяются в промышленности, на транспорте, в машиностроении, при проектировании подвижных механизмов и станков с числовым программным управлением. Модель Eaton LS-S11S представляет собой один из наиболее типичных образцов электромеханических концевых выключателей, обладающих высокой надежностью, механической прочностью и широким спектром возможностей подключения. Данный тип выключателя применяется для передачи сигнала о достижении заданного положения исполнительным механизмом и может быть интегрирован в систему блокировки, останова, переключения режима или аварийного срабатывания.

Технические характеристики

Чтобы обеспечить корректную интеграцию в систему управления, необходимо знать основные технические параметры изделия:

• Номинальное напряжение: до 400 В AC (переменного тока);
• Номинальный ток: до 10 A в зависимости от типа нагрузки (AC-15 или DC-13);
• Электрическая износостойкость: более 105 циклов при номинальной нагрузке;
• Степень защиты контактов: IP66/IP67 по стандарту IEC.
• Тип привода: стандартный толкатель с возвратной пружиной;
• Конфигурация контактов: 1NO + 1NC (один нормально открытый и один нормально закрытый контакт);
• Механическая износостойкость: до 30 миллионов срабатываний;
• Материал корпуса: армированный термопластик, устойчивый к ударам, вибрациям и воздействию химикатов;
• Температурный диапазон эксплуатации: от -25 до +70 C;
• Подключение: винтовые клеммы с возможностью установки кабельных вводов различных диаметров;
• Габариты: компактное исполнение корпуса с возможностью монтажа в ограниченных пространствах.

Конструкция и элементы устройства

Для лучшего понимания принципа действия необходимо рассмотреть основные компоненты устройства. Концевой выключатель Eaton LS-S11S состоит из следующих элементов:

• Корпус: герметично защищённый, изготовленный из прочного термостойкого пластика. Он защищает внутренние элементы от пыли, влаги и механических воздействий.
• Приводной механизм: в данной модели реализован в виде толкателя, срабатывающего при прямом физическом воздействии на кнопку. Возможна замена толкателя на роликовый или рычажный механизм при необходимости.
• Механизм возврата: пружина, обеспечивающая автоматическое возвращение толкателя в исходное положение после снятия нагрузки.
• Контактная группа: содержит два контакта — нормально замкнутый (NC) и нормально разомкнутый (NO). При срабатывании один замыкается, другой — размыкается, что позволяет строить различные схемы управления.
• Клеммная колодка: обеспечивает надежное подключение проводов. Устройство поддерживает стандартное присоединение с зажимами, допускающими многократное подключение и отключение без повреждения проводников.

Принцип работы

Принцип действия LS-S11S основан на механическом воздействии на приводной элемент — толкатель. Когда объект (например, подвижная часть станка, конвейера, лифта и т.д.) достигает определённого положения, он нажимает на толкатель выключателя. Это вызывает движение пружинного механизма, который переводит контактную группу в другое состояние: один из контактов замыкается, а другой — размыкается. В момент отпускания привода (когда объект удаляется), возвратная пружина возвращает толкатель в исходное положение, и контакты переключаются обратно. Благодаря наличию как NO, так и NC контактов, устройство может быть включено как в замыкающую, так и в размыкающую цепь — это делает его универсальным для различных логик управления.

Режимы работы

LS-S11S может функционировать в нескольких режимах в зависимости от назначения и способа подключения:

• Режим обнаружения конечного положения: устройство срабатывает при достижении заданной координаты исполнительным механизмом.
• Режим ограничения движения: используется как ограничитель хода для предотвращения механического перегруза или выхода за допустимые рамки.
• Режим аварийного останова: при установке в систему безопасности выключатель может немедленно разрывать цепь управления при нажатии.
• Режим импульсной активации: контакт кратковременно замыкается при физическом воздействии, после чего возвращается в исходное состояние.
• Режим блокировки: при использовании в составе более сложных механизмов может выполнять функции межблочной защиты, сигнализируя о состоянии доступа или положения блокировки.

Особенности модели Eaton LS-S11S

Для понимания конкурентных преимуществ и отличительных особенностей необходимо рассмотреть конструктивные и эксплуатационные плюсы этой модели:

• Высокая степень защиты позволяет использовать выключатель в условиях повышенной влажности, пыли и вибрации — например, в производственных цехах, на открытых платформах или в сельскохозяйственном оборудовании;
• Простая замена приводных головок позволяет легко адаптировать устройство под нужды конкретной задачи — можно установить ролик, рычаг, пружинную антенну и т.д.;
• Благодаря компактным размерам возможно применение в стеснённых пространствах, без ущерба для функциональности;
• Электромеханическая контактная система гарантирует чёткое и надёжное переключение с минимальной задержкой;
• Совместимость с большинством промышленных шин, контроллеров и модулей ввода/вывода — обеспечивается стандартной логикой работы и универсальными контактами;
• Плавность хода толкателя и низкое усилие на срабатывание — удобно для точных механизмов, не обладающих большой силой.

Области применения

Eaton LS-S11S востребован в самых разных сферах благодаря универсальности и стойкости к внешним воздействиям:

• Промышленные линии автоматизации: для позиционирования, фиксации, остановки или переключения режимов работы;
• Конвейерные системы: контроль начала/конца хода, защита от перегруза, индикация положения предметов;
• Лифтовое оборудование: контроль положения кабины или дверей;
• Станки с ЧПУ: защита от выхода инструмента за пределы допустимого хода;
• Сельское хозяйство: в кормораздатчиках, упаковочных машинах и вентиляционных системах;
• Подъёмно-транспортные устройства: контроль положения крана, тележек, платформ;
• Линии розлива и упаковки: фиксация наличия тары, заготовки, готового продукта.

В целом, концевой выключатель Eaton LS-S11S представляет собой сбалансированное решение для широкого круга задач в автоматизации. Он сочетает в себе надёжность, гибкость, высокую механическую износостойкость и электробезопасность. Конструкция допускает модификацию в зависимости от условий применения, а контактная система гарантирует точную и стабильную коммутацию. Именно поэтому LS-S11S остаётся востребованным компонентом в системах промышленного и автоматизированного оборудования различной сложности.
