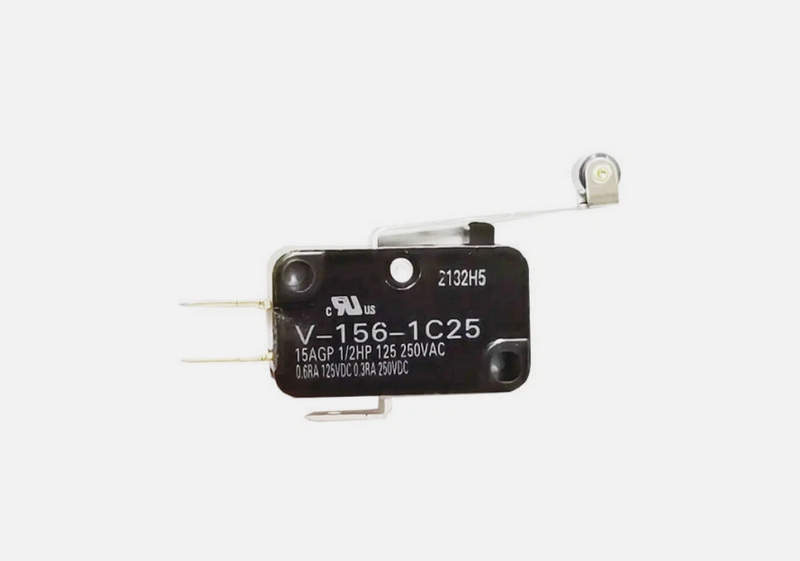

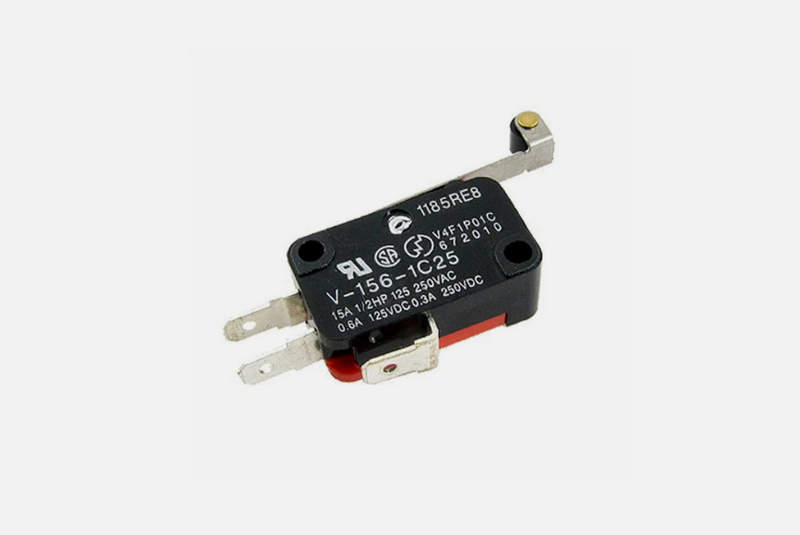

Концевик Omron V-156-1C25 для промышленной автоматики и приводных систем

Концевые выключатели представляют собой важнейший элемент автоматизированных систем управления и безопасности, обеспечивая контроль конечного положения подвижных узлов механизмов. Один из широко используемых представителей данного класса устройств — концевик Omron V-156-1C25. Он применяется в промышленности, в бытовой технике, станках, системах управления воротами, подъемных механизмах, а также в других приложениях, где требуется надежное определение конечного положения объекта.

Технические характеристики

Для более полного понимания возможностей устройства рассмотрим основные его технические параметры. Основные характеристики:

• Модель: V-156-1C25
• Производитель: Omron (Япония)
• Тип действия: механический, с пружинным возвратом
• Конфигурация контактов: SPDT (одна переключающая группа контактов: NO и NC)
• Номинальный электрический ток: 15 A
• Напряжение коммутации (AC): до 250 В переменного тока
• Напряжение коммутации (DC): до 125 В постоянного тока
• Сила срабатывания: порядка 1,96 Н (200 gf)
• Механический срок службы: более 10 миллионов операций
• Электрический срок службы: до 100 000 циклов при номинальной нагрузке
• Температурный диапазон эксплуатации: от -25 C до +80 C
• Степень защиты корпуса: IP40
• Тип клемм: быстросъемные плоские 6,3 мм
• Материал корпуса: армированный термостойкий пластик
• Сертификаты: UL, CSA, VDE, ENEC и др.

Принцип действия

Для начала важно понять, как работает сам механизм устройства. Концевой выключатель Omron V-156-1C25 работает по принципу механического воздействия на приводной элемент, который при нажатии приводит в движение внутренний контактный механизм. Контакт SPDT (Single Pole Double Throw) обеспечивает переключение между нормально замкнутым (NC) и нормально разомкнутым (NO) состоянием. В исходном состоянии, когда приводной элемент (рычаг или кнопка) не задействован, цепь замкнута между общим контактом (COM) и NC. При нажатии, происходит размыкание NC и замыкание между COM и NO. Таким образом, один и тот же выключатель может использоваться как на включение, так и на отключение оборудования, в зависимости от схемы подключения. Механизм работает быстро, обеспечивая четкое срабатывание без дребезга контактов благодаря конструкции с пружинным возвратом и наличию контактной группы с фиксированной точкой переключения.

Конструкция и материалы

Данная модель обладает простой, но тщательно продуманной конструкцией, рассчитанной на длительное использование в различных условиях эксплуатации. Корпус выполнен из прочного пластика с термостойкими и износостойкими свойствами. Контактная группа заключена в герметичную камеру, предотвращающую попадание пыли и посторонних частиц внутрь устройства. Клеммы расположены таким образом, чтобы обеспечить удобное подключение в стеснённых условиях. Приводной элемент чаще всего представлен кнопкой (плунжером), но также может быть заменён на роликовый рычаг или другой тип актуатора в зависимости от модификации. Сам механизм имеет самовозвратную пружину, обеспечивая быстрое возвращение в исходное положение после прекращения воздействия. Контакты изготовлены из серебросодержащего сплава, что повышает токопроводимость и устойчивость к искрообразованию при коммутации.

Режимы работы и сферы применения

Чтобы более наглядно представить работу концевого выключателя, рассмотрим типичные режимы его использования и отрасли применения.

• Режим “сигнализации положения”. В этом режиме V-156-1C25 используется для фиксации достижения подвижным узлом определённой позиции. При достижении этой точки срабатывает контакт, передавая сигнал на контроллер или реле. Примеры: автоматические ворота, подъемные платформы, транспортные ленты.
• Режим “защитного отключения”. Концевик может выполнять функцию аварийного отключения питания при превышении допустимого хода механизма. Это особенно важно для предотвращения поломок оборудования. Примеры: промышленные станки, подвижные каретки, электрические домкраты.
• Режим “условного запуска”. Устройство может использоваться как датчик условия запуска оборудования. Например, запуск происходит только тогда, когда крышка оборудования закрыта и концевик зафиксировал это положение. Примеры: стиральные машины, микроволновые печи, промышленная упаковка.
• Режим “цикла позиционирования”. Используется в робототехнических системах и ЧПУ, где требуется точное позиционирование подвижного элемента в рамках цикла. Примеры: каретки станков, роботы-сборщики, манипуляторы.

Преимущества модели Omron V-156-1C25

Среди многочисленных моделей на рынке, данное устройство выделяется рядом преимуществ:

• Высокий электрический и механический ресурс;
• Быстрое и чёткое переключение без дребезга;
• Универсальность за счёт контактной группы SPDT;
• Простая интеграция в готовые системы благодаря стандарту подключения;
• Надёжность в условиях вибрации, пыли и температурных колебаний;
• Компактность и лёгкий вес;
• Возможность использования с различными типами приводов;
• Совместимость с большинством систем автоматизации.

В целом, концевой выключатель Omron V-156-1C25 — это компактное и надёжное решение для систем, где требуется контроль конечного положения элементов. Простота монтажа, высокое качество исполнения, долгий срок службы и универсальность использования делают эту модель одним из наиболее востребованных устройств в сфере автоматики. Благодаря широкому диапазону рабочих параметров, он уверенно применяется как в простых домашних устройствах, так и в сложных промышленных системах, обеспечивая стабильность и безопасность рабочих процессов.
